Руководство АКПП VW 09G, 09K, 09M /AW TF60-SN, TF-61SN, TF-62SN
Полезная информация | Типичные неисправности акпп 09G | Ремонт
Разработку первой в мире шестиступенчатой автоматической коробки передач специалисты компании Volkswagen начали ещё в конце девяностых годов прошлого века. В 2003-м году переднеприводные автомобили семейства Volkswagen-Audi получили в своё распоряжение акпп 09G.
Первая модификация этой автоматической трансмиссии 09G была рассчитана на использование с переднеприводными автомобилями, крутящий момент двигателя которых не превышал показатели 280 Ньютон на метр. В скором времени покупателям предложили модификацию 09K для заднеприводных автомобилей и трансмиссию для кроссоверов и внедорожников. Разработка шестиступенчатой автоматической коробки передач велась совместно специалистами японской компании Isin и немецкой Vag групп.
Использование шести ступеней в этой автоматической коробке передач не привело к увеличению её габаритов. Использование гидроблока, расположенного внизу коробки, позволило существенно образом упростить обслуживание трансмиссии и облегчило её ремонт. Благодаря наличию усиленных шестерёнок удалось обеспечить возможность использования этой модификации коробки передач с полноприводными автомобилями, которые имеют увеличенный крутящий момент.
Отметим также тот факт, что если в прошлых модификациях коробок передач, которые устанавливались на автомобили Volkswagen Audi, какого-либо регулярного обслуживания масла в коробке не требовалось, то начинаем с шестиступенчатой коробки передач 09G производитель рекомендовал производить смену масла и фильтра коробки на регулярной основе.
Видео о 5 основных проблемах 09G TF60 TF61SN
Последние модернизированные модификации этой коробки передач могли похвастаться надёжностью и долговечностью. В тоже время необходимо отметить, что коробки передач 09G первых моделей выпуска не отличались должной прочностью, и при неправильной эксплуатации быстро выходила из строя. Слабым местом являлся гидроблок, который по мере эксплуатации выходил из строя, требовал ремонта, не обеспечивал должного охлаждения и смазки коробки передач. Отметим также частое подтекание из резиновых прокладок, что приводило к потере масла, а следственно к проблеме с перегревом коробки. В редких случаях из строя выходили шестерёнки, что вынуждало производить полный демонтаж и капитальный ремонт коробки передач.
Модификация TF-60SN /61SN
Автоматическая шестиступенчатая коробка передач TF-60SN /61SN была разработана специалистами японской компании Айсин 2003-м году. Фактически данная модификация трансмиссий стала первой шестиступенчатой АКПП TF-60SN /61SN, которая устанавливалась поперечно. Коробка передач предлагалась для широкой гаммы автомобилей концерна VW Audi.
Коробка передач TF-60SN /61SN была разработана для использования с переднеприводными автомобилями, крутящий момент двигателей которых не превышает показателя 280 Ньютон метров. В последствие появилась модификация коробок передач с шестью ступенями, которые предназначались для установки в паре с двигателями рабочим объемом до 3,5 литров. Данная модификация коробок передач зарекомендовала себя как дешёвая в ремонте и достаточно долговечная. Конструкция коробки передач было относительно простой, что положительным образом сказалось на показателях надежности. Разработка шестиступенчатой автоматической коробки передач TF-60SN /61SN велась силами специалистами специалистов компании Айсин и немецких инженеров из концерна Volkswagen. В итоге удалось разработать надёжную и лёгкую в использовании автоматическую коробку передач, которая зарекомендовала себя с наилучшей стороны.
Выполняя сервисное обслуживание необходимо помнить о том, что в общей сложности было изготовлено несколько модификаций данной автоматической коробки передач, поэтому при выполнении ремонта или же сервисном обслуживании необходимо использовать фильтры, которые предназначены именно для конкретной модели акпп TF-60SN /61SN. Необходимо также помнить о том, что автоматические коробки передач TF-60SN /61SN отличаются требованиями к качеству используемого масла. В данном случае возможно лишь использование оригинального синтетического масла, которого при выполнении сервисных работ требуется порядка 7 литров. Из распространенных поломок можем выделить проблемы с фрикционами и появлением протечек масла из-под сальников прокладок. В последнем случае необходимо как можно скорее устранить протечку и долить необходимое масло в систему. Эксплуатировать автомобиль с недостаточным давлением масла в системе не рекомендуется.
Руководство по ремонту АКПП 09G/09M/TF-60/61SN
Руководство (мануал) по ремонту АКПП 09G/09M/TF-60/61SN
Шестиступенчатую трансмиссию (согласно с классификацией Aisin Co — TF60-SN) начиная с 2003-го, устанавливают во все автомобили Ауди и Фольксваген, которые оборудованы передним приводом — А4, А3, ТТ. При этом, их объем двигателя составлял 1,4-2,0 литра (например, Шкода, Поло и другие). БМВ присвоило данной АКПП, в своей классификации, обозначение BMW GA6F21WA. Разработкой трансмиссии занималось японское предприятие Айсин (техническое задание от VAG). К слову, заказчик также взял участие в разработке — VAG помогли с электроникой, ЭБУ, моторами и другими агрегатами.
Показатель крутящего момента в этой трансмиссии может достигать отметки 280Нм.
Обкатав 09G и устранив выявленный недостатки, разработчики начали выпускать модификации данной АКПП, первые из которых получили обозначения 09М, 09K. Ими были оборудованы автомобили, имеющие двигатель до 3,5 литров (Transporter, Passat и другие).
2003-й также ознаменовался выходом модификации шестиступенчатой 09D (которая также обозначается как TR60-SN).
Разработкой данного семейства трансмиссий занималась японская компания Айсин совместно с немецкой фирмой VAG. К слову, VAG отвечала за функционирование компьютерной системы ЭБУ, а также за исправную работу соленоидов. После этого многие автолюбители остались в недоумении — кто больше ответственен за неудачи, и кто поспособствовал реализации успешных элементов данного проекта?
Разработка
Итак, обкатывать TF-60SN (она же 09G) решили на Мини, после чего, в 2009-ом, уже доработанную версию, установили на Сааб 9’3 и Шкоду Superb.
Достаточно много автопроизводителей заинтересовалось модифицированной моделью 09K, поддерживающую значение крутящего момента на отметке 400Нм. Автомастера называют ее также TF-61SN. Хоть данная классификация не очень удобна (в отличие от немецкой — 09 G) и пользуются ею нечасто.
09K вначале испытывали на таких автомобилях, как Transpotrer, Golf и Polo. После исправления недочетов первой версии, ее начали устанавливать на Фабии, Октавии, Пассаты, Румстеры, Сеаты, Шкоды… Данная модель распространилась повсеместно, включая отечественный рынок. Начиная с 2005 года, эта трансмиссия попала на китайский и британский автомобильные рынки.
В 2006-ом году немецкие разработчики представили общественности очередную вариацию этой АКПП — 09М (вначале ею был оборудован лишь Транспортер 3.2lVW ). Затем модель перекочевала в Пассат (3,6 литра, полноприводный). К слову, большинство деталей этой модели взаимозаменяемы с 09К. Поддерживаемый крутящий момент составляет 450Нм.
Сегодня модель превратилась в надежную инновационную трансмиссию, имеющую высокую функциональность и прекрасные эксплуатационные характеристики. Конкуренцию этой АКПП могут составить разве что TF80SC и ZF-6HP21-26. Что касается даже семиступенчатых автоматических коробок DQ200 (имеется в виду тип ДСГ), то 09 версия успешно соперничает даже с ними. Основными качествами 09G является её неприхотливость, надежность, экономичность обслуживания и ремонта ДСГ.
Надежность
Отметим, что в 09G используются масла G0 52 025 A2 (синтетические, тип — ATF). Чтобы произвести полную замену (не учитывая теплообменник и радиатор), нужно около 7 литров. В модификациях, рассчитанных на 2,5-литровые движки, имеется большой теплообменник. Нечасто попадающие в ремонт 3-литровые двигатели оборудованы специальным охлаждающим радиатором (в нем также имеется дополнительное масло).
Следует учитывать, что для этой АКПП особенно важно установить оптимальный уровень масла. Его следует проверять в температурных условиях 40° (допустимая погрешность — 5°). Двигатель при этом, естественно, должен быть заведен. Уровень масла становится оптимальным, когда из контрольного отверстия, расположенного в поддоне устройства, вытечет небольшое количество маслянистой жидкости.
В целом, особенности трансмиссии TF60SN характерны для многих начальных версий шестиступенчатых АКПП. Все они вызваны тем, что масло в подобных трансмиссиях очень быстро загрязняется. Немаловажную роль в этом процессе играет фрикционная накладка гидравлического трансформатора, регулярно функционирующего в максимально напряженном режиме. Муфта в таких условиях проскальзывает, а на мотор постоянно воздействует высокая температура. Где-то в 2005-2006гг на смену данной трансмиссии пришла TF80SC — модель, более оптимизированная под электрику. Затем была выпущена восьмиступенчатая TR-80, ориентированная на заднеприводные автомобили.
Коробка передач 09G, 09K / Трансмиссия 09G, 09K
Обозначения коробок передач типа 09G которые устанавливались на автомобили VAG:
FUC, FUD, FUE, FUF, FUG, FUH, FUJ, FXA, GGZ, GHE, GJX, GJY, GJZ, GKA, GKB, GKC, GKD, GQC, GQJ, GSY, GXY, HBZ, HDN, HFR, HFS, HFT, HFU, HFV, HFX, HFY, HFZ, HGA, HGB, HHG, HHH, HHP, HHW, HLP, HMD, HME, HMG, HRM, HRN, HTJ, HTK, HTL, HTM, HTN, HTP, HTQ, HTR, HTS, HTT, HTU, HVW, HVX, HXJ, HXK, JMT, JTV, JTW, JTX, JTY, JTZ, JUA, JUB, JUC, JUD, JUE, JUF, JUG, JUH, JUJ, JYY, JZV, KBV, KCP, KFL, KFM, KGF, KGG, KGH, KGJ, KGK, KGL, KGM, KGN, KGP, KGQ, KGR, KGS, KGT, KGU, KGV, KJN, KKQ, KLQ, KPG, KPH, KRA, KRB, KRC, LDH, MAM, MAN, MCS, MFZ, MHD, NKM, NKN, NMT, NTJ, PAL, PDW, PLS, PPU, PRZ, PSA, QAW, QBF, QBS, QBT, QCE, QDJ, QDM, QEM, QNQ, QNX, QNY, QNZ, QPA, QPL, QUF, QUG, QVC, QWJ, RJY, RLC, RNW, RUY, RVK, RWJ, RWK, SCU, SCV, SCW, SGL, SGM, SGN, SGP, SGR, SGS, SGT, SHU.
Обозначения коробок передач типа 09K которые устанавливались на автомобили VAG:
FJT, FXN, GBX, GBY, GMF, GMG, GMH, HCD, HCE, HGC, HGD, HGE, HTV, HTW, HTX, JAC, JAD, JUK, JUL, JUM, KFF, KFG, KFH.
95 тысяч миль. Жидкость менялась впервые. Работа из категории: «Просто, грязно, но нужно сделать».
Автоматическая 6-ступенчатая коробка передач 09G / 09K / 09M (rus.) Конструкция и описание модели. Пособие по программе самообразования. Селектор коробки передач, Устройство коробки передач, Схема системы управления, Система управления, Самодиагностика, Техническое обслуживание.
Шестиступенчатая автоматическая коробка передач 09G (rus.) Заводское руководство по ремонту (обновленная версия).
Буквенное обозначение коробок передач: GSY, HFS, HFR, HFT, HTN, HTM, HTP. Автоматическая коробка передач 09G устанавливалась на следующии автомобили: VW Passat B6 (3C2, 3C5), VW Golf 5 (1K1), VW Golf Plus (5M1), VW Jetta (1K2), VW Polo Sedan (9A2), VW Eos (1F7), VW Crafter (2FZ), Skoda Octavia 2 (1Z), Skoda Octavia 2 Russia (933), Audi A3 (8P1, 8PA), SEAT Leon (1P1) и др. 104 страницы. 20 Мб.
6-ступенчатая автоматическая коробка передач 09G (rus.) Конструктивные особенности. Пособие по программе самообразования. В данной документации кроме общего описания АКП 09G, отображены особенности, связанные с использованием этой коробки передач на автомобилях Audi A3 04 модельного года и Audi TT.
Содержание: Технические данные, Разрез коробки передач 09G, Переключение передач в Audi A3 04 модельного года, Блокировка селектора Audi A3 04 модельного года, Блокировка извлечения ключа зажигания Audi A3 04 модельного года, Переключение передач в Audi TT, Рулевое колесо с функцией tiptronic, Гидротрансформатор, Муфта блокировки гидротрансформатора, Система смазки, Планетарный механизм и его элементы управления, Гидравлическое управление, Схема переключения передач, Описание работы КП, Блокировка при парковке, Электрическая схема, Блок управления автоматической коробки передач J217, Датчики, Интерфейсы и дополнительные сигналы, Обмен информацией по шине CAN, Распределительные функции на Audi A3 04 модельного года/динамическая программа переключения передач DSP, Алгоритм переключения передач в режиме tiptronic и спортивная программа переключения передач, Аварийный режим и буксировка, Специальные приспособления, Техническое обслуживание, Пояснения к терминам.
Volkswagen Polo Sedan 2010- : Трансмиссия, сцепление (rus.) Ремонт и обслуживание.
Содержание: Сцепление, Особенности конструкции, Прокачка гидропривода выключения сцепления, Замена рабочей жидкости в гидроприводе выключения сцепления, Снятие и установка сцепления, Замена подшипника и вилки выключения сцепления, Замена рабочего цилиндра привода выключения сцепления, Замена главного цилиндра гидропривода выключения сцепления, Снятие и установка педали сцепления, Замена трубопровода гидропривода выключения сцепления, Коробка передач, Особенности конструкции, Проверка уровня, доливка и замена масла в механической коробке передач 02T, Проверка уровня, доливка и замена рабочей жидкости в автоматической коробке передач 09G, Замена сальников коробки передач, Снятие и установка коробки передач, Снятие и установка кулисы селектора управления автоматической коробкой передач, Замена тросов управления коробкой передач, Регулировка привода управления механической коробкой передач, Регулировка привода управления автоматической коробкой передач, Снятие и установка электронного блока управления автоматической коробкой передач, Приводы передних колес, Особенности конструкции, Проверка технического состояния приводов передних колес, Снятие и установка приводов передних колес, Замена шарниров равных угловых скоростей.
Схема и ремонт гидроблока акпп aisin 09g своими руками
Модификация АКПП 09G от компании Aisin произведена в 2003 году в Японии. Тогда, впервые, такие автомобили, как Фольцваген, Ауди, стали оснащаться шестиступенчатой коробкой передач. Это базовая модификация. Отдельные виды автоматов, которым дала жизнь эта коробка, называются 09К и 09М. При создании последних модификаций были учтены промахи и недоработки Aisin 09G. Коробка имеет еще такое название TF60SN.
АКПП 09G
Используется автомат в автомобилях, чьи двигатели имеют объем от 1,4 до 2,0 литров. В то время, как усовершенствованные модели, на базе этого автомата, ставятся на на транспортные средства с двигателем объема 3,5 литра.
У АКПП 09G от компании Aisin имеется много других названий. Так как именно от этой модели стали отталкиваться другие производители коробок передач при создании своих собственных. Например, по классификации BMW Мини-Купер название Aisin 09 G переименовали в BMW GA6F21WA.
Крутящий момент у этой модели равен 280 Нм.
На какие автомобили устанавливалась
Следующая таблица показывает какие автомобили были оснащены автоматической коробкой передач Aisin 09G.
| Модель | Марка транспортного средства |
| Passat, Tiguan, Multivan, Golf V, Getta, Passat b6 | Volkswagen |
| Octavia, Fabia, Rapid | Skoda |
| Leon, Toledo | Seat |
| A3, TT, A4 | Audi |
| Camry | Toyota |
Советы по эксплуатации
Коробка передач 09G очень чувствительна. Она не предназначена для постоянных разгонов, рывков с места. В основном из-за неправильной эксплуатации страдает гидроблок.
Правильное вождение с АКПП 09 G
Опытные автовладельцы советуют покупать автомобили с этой моделью тем водителям, кто ездит спокойно. Плавные переключения кулисы на разные положения АКПП 09 G и езда без резких торможений обеспечат ей почти вечную жизнь.
Буксировка автомобиля с АКПП 09G
Буксировка транспортного средства с коробкой TF60 SN или 09G не рекомендуется. Если ее не избежать, то рекомендуется выставить положения рычага переключения скоростей на «Нейтральное».
При буксировке следует соблюдать скорость движения не выше 30 километров в час. А тащить ее на буксире не рекомендуется больше 30 минут.
Режимы переключения кулиса коробки
Позиции рычага переключения передач в АКПП 09G:
Особенности техобслуживания АКПП 09G
При попадании АКПП TF 61 SN на СТО проверяется уровень трансмиссионной жидкости. Механики проверяют электросхему, хотя последняя редко выходит из строя, гидроблок, фрикционы. Во время капитального ремонта заменяется теплообменник на внешний радиатор. Так как первый забивается настолько плотно, что промывка не помогает.
На моделях GTY Фольцвагена Джетта меняется масляный фильтр под номером 134010С. Это редкая модификация фильтрующего устройства на российском рынке. Для модификаций KGJ используется масляный фильтр 134010А. Это фильтрующее устройство также трудно найти на рынке.
На остальных моделях оригинальные фильтры почти не используются, а механики заменяют их качественными китайскими модификациями.
Проверка уровня и состояния масла в АКПП 09G
Автомат 09 G очень чувствителен к масляному голоданию. Необходимо проверять количество и качество масла каждые двадцать тысяч километров пробега.
А после пятидесяти тысяч рекомендуется полная замена смазывающего средства и масляного фильтра. Вместе с полной заменой трансмиссионной жидкости нужно почистить поддон от элементов износа, которые накапливаются во время эксплуатации АКПП 09G.
Замена трансмиссионной жидкости в АКПП 09G
Замена ATF производится как обычно. Рекомендуется заменять масло каждые 60 000 километров, если используется система охлаждения с дополнительным радиатором. Если же последний не установлен, то 40 000 км – это предел, когда необходимо будет заменить масло.
Если не найти оригинальной трансмиссионной жидкости от айсиновской коробки 09G, то можно использовать следующие аналоги:
Потребуется около 6 литров для полной замены смазывающего средства.
Признаки поломки АКПП 09G
Если вовремя не заменить смазывающее средство или не побывать на СТО для проведения ежегодного технического обслуживания, то после пробега в 100 тысяч километров, автовладелец может услышать стуки и толчки в автоматической коробке 09G при переходе с 2 скорости на третью и с 4 на пятую.
Появившиеся признаки поломки говорят, о неравномерной работе клапанов в гидроблоке АКПП 09G. А не замененное масло приводит к уменьшению давления. В итоге возможны проскальзывания между шестернями планетарной передачи. Водитель чувствует эти проскальзывания, как толчки или рывки авто. Чаще всего это происходит при уже разогретой АКПП.
Конструкция коробки 09 G
Конструкция модели 09 G состоит из следующих элементов:
Гидротрансформатор
Главной проблемой в АКПП 09G на автомобилях, которые выпущены в начале нулевых является гидротрансформатор. Именно с проскальзывания фрикционных дисков в нем начинаются остальные проблемы коробки.
Быстрый износ фрикционов в гидротрансформаторе происходит из-за того, что давление, нужное для блокировки, подается соленоидом-электрорегулятором вместо электроклапана. Таким образом производители увеличили КД коробки 09G, но в разы уменьшили жизнедеятельность фрикционных дисков.
Соленоид-регулятор – это электромеханический кран, который открывает или закрывает канал в гидроблоке, тем самым управляет движением трансмиссионной жидкости.
Планетарная передача
Износ по планетарным рядам происходит из-за частого сухого проворачивания втулок. Особенно страдает задний ряд планетарки. Так как нет возможности заменить отдельный блок в планетарном ряду, то приходится менять сразу всю планету.
Фрикционы и стальные диски
А свободно путешествующие между рядами предметы износа механических частей АКПП 09G к нарушению работы фрикционов и стальных дисков, быстрому стачиванию зубцов.
Изнашиваются фрикционные и стальные диски от постоянного нажима педали газа в пол. Втулки солнечной шестерни постоянно перегружаются, фрикционы под номерами К1, К2, К3, К4 начинают гореть.
При постоянной эксплуатации с вышеописанной проблемой, резких стартах и торможениях автовладелец может потерять гидроблок.
Гидроблок 09G
Если остальные проблемы редко проявляются при эксплуатации АКПП 09G, то болезни гидроплиты обнаруживаются рано и чаще других.
Мастера проверяют электрические схемы и соленоиды на исправность. Заменяются соленоиды Ростра на Тайваньские неоригинальные, но точно скопированные, и адаптируются. Адаптация проводится строго по инструкции прилагающейся в комплекте.
В более тяжелом случае мастера меняют гидроплиту. А также гидроблок чистят от гари и металлической пыли, осаживающихся на стенки.
Ремонт гидроблока АКПП
Ремонт гидроблока начинается со слива, пришедшего в негодность смазывающего средства. И производится своими руками по следующей схеме:
Таким образом производится ремонт гидроблока в АКПП 09 G. Если понадобится заменить барабан, то следует одновременно менять и поршни. Так как они со временем становятся твердыми и пропускают давление.
Часто автовладелец, получив авто после ремонта на СТО, видит в отчетах, что была установлен второй радиатор, хотя есть теплообменник. Это необходимая мера, если он желает, чтобы АКПП 09G как можно больше оставалась в строю. Так как своего охлаждения нет у этой коробки, а получает она его от потока воздуха через радиатор кондиционера и ДВС.
Советы опытных автовладельцев и механиков
Потому, что гидроблок и система охлаждения являются слабым местом в АКПП Айсин 09 G, первым советом от опытных автовладельцев будет:
Только правильный и своевременный уход может сохранить АКПП 09G в действии на долгие годы.
Если у Вас остались вопросы или вам необходима помощь звоните по телефону 8 (495) 150 63 97 проконсультируем бесплатно и поможем решить вашу проблему с данной трансмиссией
АКПП Audi / VW 09G, 09K, 09M /AW TF60-SN, TF-61SN, TF-62SN
Разработана японской фирмой Айсин по техзаданию VAG, который взял на себя проектирование и настройки электрики, ЭБУ и агрегатирование с моторами своих авто. По классификации БМВ для Мини Купер она может называться: BMW GA6F21WA.
09G р ассчитана на крутящий момент до 280 Нм.
 | |
 | |
  | |
   Проблема усугубляется, если водитель слишком часто кикдауном подключает режим проскальзывания ГТ. |  |
  | |
 | |
  | |
  | |
    | |
 | |
 | |
 | |
  |
Для машин с разными габаритами подкапотного пространства и с разными гидроблоками автопроизводителями разработаны собственные металлические фильтры с металлической сеткой:
В возраcтных авто критически забиваются соты теплообменника. А после перегревов и сгорания фрикционов сцеплений в эти узкие соты попадает клеевая основа фрикционов. На этот клей со временем оседает грязь из горячего масла и теплообменник уже служит «дополнительным фильтром масла».
Такой налет практически не вымывается из сот и критически снижает характеристики теплообменника.
Здесь все пакеты работают в интеллектуальном «режиме проскальзывания», а пропитанные горелым маслом фрикционы срабатывают с толчками или проскальзыванием, что приводит или к некомфортному переключению или к быстрому износу узлов.
Проблемы гидроблока чаще всего вызываются загрязнением и изношенными гидроаккумуляторами. Плиту чистят и меняют прокладки гидроблока ( 134320 )
Причину связывают с тем, что этот конструктивно самый нагруженный узел недополучает смазки при том, что компьютер при кик-дауне нагружает его до предельных значений боковыми нагрузками от дифференциала через OutPut Gear 705. (схема слева)
Летом, в качестве борьбы с быстрым износом накладки, термодатчики некоторых машин сообщают компьютеру (ТСМ) о достижении критической температуры в 130° и «режим проскальзывания» ГДТ может отменяться компьютером.
Если поддерживать чистоту и температуру масла в этой АКПП до 100 градусов, то TF-61SN будет ходить вечно.
-«первый блин» на 6 ступеней, (с удлиненным периодом «детских болезней»)
— первый реальный конкурент механическим КПП и ДСГ, и настройки позволяют ездить агрессивно и близко к предельным моментам.
Стоимость и наличие необходимых Вам позиций можно проверить в интернет-магазине (кнопка вверху справа) нажав для поиска детали номер на оранжевом фоне.
На каких авто устанавливалось это семейство АКПП:
Эта коробка оказалась настолько востребованной, что было разработано множество подмодификаций 09G для двигателей от 1.4 до 3.5 с различными передаточными числами и соответственно настройками компьютера для производства машин группы VAG по всему свету, поэтому данные в таблице устаревают каждый месяц.
| Авто | Модель | Год выпуска | Страна сборки | Двигатель | Модель | Альтернативное имя | |
| AUDI | A4 | 06-.. | BEL DEU | 6 SP F/AWD | L4 2.0L | TF-61SN | |
| AUDI | A3 | 03-.. | BEL DEU | 6 SP F/AWD | L4 1.6L 2.0L | TF-61SN | |
| AUDI | TT | 03-08 | HUN | 6 SP F/AWD | L4 1.8L 2.0L 3.2L | 09G | TF-60SN |
| MINI | COLORADO | 10-.. | AUT | 6 SP FWD | L4 1.6L | TF-61SN | |
| MINI | MINI/ MINI CLUBMAN | 05-.. | ITA UK | 6 SP FWD | L4 1.6L | TF-60SN | |
| MINI | MINI /MINI CLUBMAN | 06-.. | UK | 6 SP FWD | L4 1.4L 1.6L | TF-61SN | |
| SAAB | 9’3 | 09-.. | SWE | 6 SP FWD | L4 2.0L | TF-60SN | |
| SEAT | ALTEA/ XL | 04-10 | ESP | 6 SP FWD | L4 1.4 1.6 1.9L 2.0L | TF-61SN | |
| SEAT | LEON | 05-09 | ESP | 6 SP FWD | L4 1.4 1.6 2.0L | TF-61SN | |
| SEAT | TOLEDO | 04-07 | ESP | 6 SP FWD | L4 1.6 1.9L 2.0L | TF-61SN | |
| SKODA | FABIA | 08-.. | CHN RUS UKR | 6 SP FWD | L4 1.4L 1.6L | TF-61SN | |
| SKODA | OCTAVIA | 04-.. | CHN CZE RUS SVK UKR | 6 SP FWD | L4 1.4L 1.6L 1.8L 2.0L | TF-61SN | |
| SKODA | ROOMSTER | 06-10 | CZE | 6 SP FWD | L4 1.6L | TF-61SN | |
| SKODA | SUPERB | 09-.. | CHN | 6 SP FWD | L4 1.8L | TF-61SN | |
| SKODA | SUPERB | 09-.. | CHN | 6 SP F/AWD | L4 2.0L V6 3.2L | TF-60SN | |
| VOLKSWAGEN | BEETLE /BEETLE CONVERTIBLE | 03-.. | MEX | 6 SP FWD | L4 1.8L 1.9L 2.0L L5 2.5L | 09G | AISIN TF-60SN |
| VOLKSWAGEN | BORA | 08-.. | CHN | 6 SP FWD | L4 1.6L 2.0L | TF-61SN | |
| VOLKSWAGEN | GOLF | 07-.. | BRA | 6 SP FWD | L4 2.0L | 09G | AISIN TF-60SN |
| VOLKSWAGEN | GOLF/ GOLF PLUS | 03-.. | BEL DEU | 6 SP FWD | L4 1.6L 2.0L 2.5L | TF-61SN | |
| VOLKSWAGEN | JETTA/ JETTA WAGON | 05-.. | MEX UKR | 6 SP FWD | L4 1.9L 2.0L L5 2.5L | 09G | AISIN TF-60SN |
| VOLKSWAGEN | JETTA/ JETTA WAGON | 05-10 | MEX RUS ZAF | 6 SP FWD | L4 1.6L 2.0L | TF-61SN | |
| VOLKSWAGEN | LAVIDA | 08-.. | CHN | 6 SP FWD | L4 1.6L 2.0L | TF-61SN | |
| VOLKSWAGEN | PASSAT | 05-09 | GIH RUS | 6 SP FWD | L4 2.0L V6 3.6L | 09G | AISIN TF-60SN |
| VOLKSWAGEN | PASSAT | 06-08 | 6 SP F/AWD | V6 3.6L | 09M | ||
| VOLKSWAGEN | PASSAT | 05-.. | CHN DEU RUS | 6 SP FWD | L4 1.8L 2.0L | TF-61SN | |
| VOLKSWAGEN | POLO | 02-.. | BEL GIH CHN SVK ZAF | 6 SP FWD | L4 1.4L 1.6L | TF-61SN | |
| VOLKSWAGEN | SAGITAR | 06-.. | CHN | 6 SP FWD | L4 1.6L 1.8L 2.0L | TF-61SN | |
| VOLKSWAGEN | SHARAN | 11 | PRT | 7 SP FWD | L4 2.0L | 09G | AISIN TF-60SN |
| VOLKSWAGEN | TIGUAN | 07-.. | CHN DEU RUS | 6 SP FWD | L4 2.0L | 09M | |
| VOLKSWAGEN | TIGUAN | 08-09 | 6 SP F/AWD | L4 1.4L 2.0L | TF-61SN | ||
| VOLKSWAGEN | TOURAN | 03-06 | DEU | 6 SP FWD | L4 1.6L 1.9L | 09G | AISIN TF-60SN |
| VOLKSWAGEN | TOURAN | 05-.. | CHN | 6 SP FWD | L4 1.8L 2.0L | TF-61SN | |
| VOLKSWAGEN | TRANSPORTER | 03-09 | DEU POL | 6 SP FWD | L5 2.5L V6 3.2L | TF-61SN | |
| FAW | BESTURN B50 | 09-.. | CHN | 6 SP FWD | L4 1.6L 1.8L | TF-61SN | |
| FORD | MONDEO | 07-.. | CHN | 6 SP F/AWD | L4 2.0L 2.3L | TF-61SN |

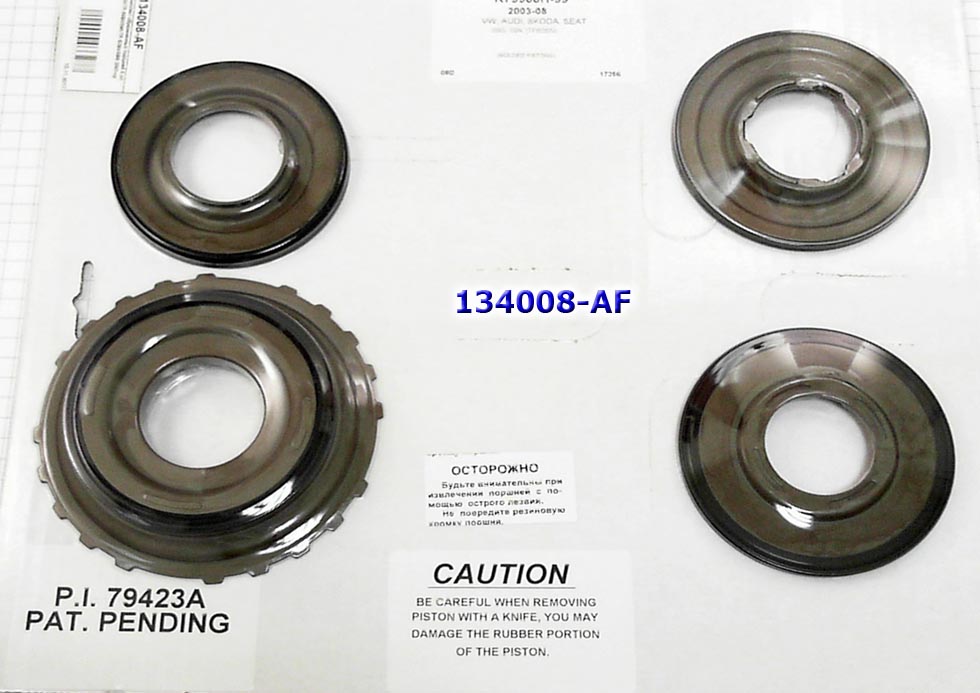

Примерный ассортимент запчастей для ремонта этой АКПП
