Замена колес на Белазе: кто бортирует огромные колеса

Автор: Роман Зорин. Официальный дилер в Северо-Западном регионе: Suzuki, Yamaha, Mercury, Husqvarna, Stihl. Дата: 2 декабря 2019. Время чтения 6 мин.

Ксения Коновалова

Слесарная бригада способна заменить колесо на БелАЗе за 1-2 часа. Если с разбортовкой и забортовкой, то потребуется не менее 1 суток, так как после ремонта необходимо проверить герметичность соединений. Строение диска и его крепление к ступице довольно схожи с конструкцией аналогичных узлов на шоссейных самосвалах. Но для кантовки 5-тонной шины стоимостью до 5,2 млн руб. требуется погрузчик со специальным захватом, а для замены покрышки используется шиномонтажный стенд.

Белорусский автомобильный завод – это крупнейший производитель карьерной техники в мире и единственный в СНГ. Ежегодно БелАЗ собирает 800-1100 машин, таких как самосвалы, фронтальные погрузчики, аэродромные тягачи. В процессе эксплуатации транспорта шины подвергаются износу, и требуется периодическая «переобувка». Простым людям сложно представить, как меняют колёса на БелаЗЕ, ведь самосвальная резина R63 весит 5 128 кг. Примерно такая же масса у обода. Но ещё труднее вообразить процесс шиномонтажа гигантской покрышки, стоимость которой достигает 5 млн руб.

Для сравнения! Стандартная резина шириной 145-185 мм для легковушки весит 5,1-7,7 кг.

Устройство

На БелАЗы установлено 6 колёс: 2 ‒ на передней оси, 4 ‒ на задней. Последние сдвоены в пары. Они крепятся к ступицам самосвала при помощи прижимов и гаек.

Конструкция без диска состоит из таких элементов, как:

Форма обода коническая, для центрирования и фиксации на ступице. Замочное кольцо незамкнутое (по типу стопора). На обечайке и посадочном обруче выделяются конусные полки для насаживания бортов шины.

Покрышки бескамерные, применяются как радиального, так и диагонального типа. Различаются по конструкционному строению корда: первый ‒ продольный, второй – крест-накрест. Уплотнение обода со съёмным посадочным кольцом осуществляется резиновым соединительным обручем.

Таблица 1. Стоимость покрышек для самосвала БелАЗ: 7517-7571 (г/п., 160-430 т.).

Источники: gigant-tire.ru, tssz.ru

Где и как происходит замена

БелАЗы работают на открытых участках по добыче руды, угля, каменной породы. Как правило, рядом с местом разработки базируется автоколонна с цехами для внутрикарьерного транспорта. Здесь трудятся бригады слесарей, которые обслуживают самосвалы, другую технику. Меняют шины также в ремзоне карьера. Обода разборные. При помощи инструмента и погрузчика колёса разбортовывают, забортовывают и переставляют местами.

Демонтаж

Сначала с шины стравливают воздух, во избежание несчастных случаев. Дело в том, что при эксплуатации в замочном кольце появляются трещины, и при демонтаже шина может внезапно разорваться. Если предстоит менять заднее колесо, то давление снижают из сдвоенной колёсной пары.

После того как воздух стравлен, слесарь приступает к откручиванию гаек по периметру обода. Для этого он использует пневмоинструмент. Как правило, крепёж насчитывает 25 прижимов (БелАЗ-7517). В процессе отвинчивания колесо поддерживается чалочным приспособлением (трос или цепь с крюком). То же самое для задней пары.

Далее к работе приступает погрузчик-манипулятор, оборудованный специальным горизонтальным захватом – лапами. Он захватывает шину за края, плавно снимает со ступицы, отвозит на шиномонтажный стенд. Иногда это ровная подготовленная поверхность на полу цеха.

Разбортовка – забортовка

Далее слесаря разбирают кольца обода. При помощи съёмника (паука) вынимают шину из сердцевины, и погрузчик увозит её на склад утилизации. Оставшиеся стальные элементы тщательно инспектируются на комплектность и техническое состояние. Происходит очистка от облоя, кусков резины. Не допускается повторно использовать кольца с трещинами, во избежание несчастных случаев, так как слабое крепление может способствовать внезапному разрыву.

Для монтажа требуются детали, у которых не нарушена окраска как с внешней, так и с внутренней стороны. Коррозия способна вызвать быструю поломку во время движения и повлечь несчастный случай. А ещё использование неокрашенных деталей затрудняет монтаж и последующий демонтаж, так как борта шины прикипают сильнее. Поэтому повреждённые детали зачищают от ржавчины, наносят несколько слоёв грунта, эмали.

После подготовки обода и остальных элементов начинается сборка. При помощи кран-захвата (паука) берут шину, предварительно смазанную по периметру посадочного канта, надевают на обод. Затем, используя кран-балку или таль, устанавливают кольца: бортовое, уплотнительное, клиновое, посадочное и замочное.

В полость колеса подают небольшое давление воздуха 0,08–0,1 МПа для проверки точности сборки. Через 10-15 минут покрышку накачивают до рабочего состояния 6-7 МПа, выдерживают 24 часа. Далее инспектируют герметичность соединений, вентиля. Воздух должен остаться в неизменном объёме. Если испытания прошли успешно, то колесо спускают до 0,08–0,1 Мпа, снимают с шиномонтажного стенда, погрузчиком увозят в цех для установки на БелАЗ.

Монтаж

Слесарь проверяет внутренность обода, он должен быть сухим, чистым, без облоя резины. Наличие посторонних объектов, веществ может затруднить следующий демонтаж. Также он инспектирует колесо на предмет трещин по галтелям буртов, посадочного кольца, по сварным соединениям замочной части обода и бортового основания обечайки, которые могли появиться при сборке. Для выявления изъянов слесарь использует цветную, магнитную или ультразвуковую дефектоскопию. Далее происходит установка:

После первого рейса слесари повторно протянут гайки. Если биение по боковине будет более 10 мм, то затягивать прижимы придётся через каждые 2-3 ходки, пока дисбаланс не устранится.

Источник

Дождитесь окончания грозы: обзор карьерного самосвала БЕЛАЗ-75131

По сравнению с самым большим в мире самосвалом БЕЛАЗ-75710 это творение белорусского холдинга кажется практически малышом. И, тем не менее, оно способно увезти сто тридцать тонн груза, причём собственный вес грузовика составляет чуть более ста семи тонн. Сегодня мы не только рассмотрим БЕЛАЗ-75131 поближе, но даже и покатаемся на нём. Поехали!

Ток из солярки

О тличительной особенностью тяжёлой техники из Беларуси является использование электромеханической трансмиссии. В переводе на русский язык это означает, что для создания тягового усилия используется не крутящий момент двигателя внутреннего сгорания, а электромоторы.

Но дизельный силовой агрегат в БЕЛАЗЕ-75131 всё же есть. Причём гораздо круче того, что стоит на большинстве обычных тягачей или самосвалов: тут Cummins КТА50–С. Это могучий V 16 с газотурбинным наддувом объемом 50 литров и мощностью 1 623 л. с. Для пуска двигателя используется не электрический, а пневмостартер, созданный специалистами завода.

Этот монстр на тяжёлом топливе нужен для работы генератора, который вырабатывает ток для тяговых электромоторов. Таким образом, в состав электротрансмиссии входят тяговый генератор, два электромотор-колеса (редуктор в сборе с тяговым электродвигателем), блок резисторов динамического торможения, шкаф управления, вентиляционное оборудование и комплект дополнительного оборудования. На БЕЛАЗе-75131 используется электротрансмиссия переменно-постоянного тока собственного производства, но на некоторых других самосвалах стоит продукция General Electric или петербургской ОАО «Электросила». Про дизель и генератор уже сказали, перейдём к тяговым моторам колёс.

Их два – по количеству ведущих колёс. Строго говоря, конструкция не разделяет колесо и непосредственно мотор, весь узел так и называется – электромотор-колесо. Оно состоит из тягового электродвигателя, редуктора, ступицы, тормозных механизмов и датчика ограничения скорости. Мотор-колёса болтами прикреплены к картеру заднего моста, который, в свою очередь, с помощью центрального шарнира, поперечной штанги и цилиндры подвески соединён с рамой. Таким образом, задняя подвеска БЕЛАЗА-75131 зависимая (хотя, думаю, никто там многорычажку встретить и не собирался).

Как бы ни был огромен этот самосвал, пешком под него не зайдёшь (а ведь с БЕЛАЗ-75710 этот трюк удавался!). Но некоторые элементы подвески хорошо видны и сбоку. Например, цилиндры – то, что мы привыкли называть амортизаторами. Они газомаслянные и представляет собой пневматическую рессору поршневого типа в комбинации с гидравлическим амортизатором. В качестве рабочего тела используется азот и амортизаторная жидкость.

В передней подвеске такие цилиндры тоже есть, но они не взаимозаменяемые и отличаются по размеру. Сама подвеска тоже зависимая, поворотные кулаки передней балки крепятся к балке с помощью шкворней. Если чуть присесть и приглядеться, то можно увидеть и рулевые тяги. Рулевое управление БЕЛАЗА – гидрообъёмное с двумя контурами. Разумеется, никакой человеческой силы не хватит, чтобы повернуть колёса самосвала в случае остановки двигателя, поэтому в целях безопасности в гидравлической рулевой системе установлены сразу три пневмогидроаккумулятора, которые обеспечивают работу рулевого управления в экстренном случае.

Прежде чем лезть на «второй этаж», скажем пару слов про тормоза: они нам ещё пригодятся. Все тормозные механизмы самосвала дисковые. Да и привод гидравлический, вроде, всё как у людей… Простите, других машин. Но нет, не совсем всё. Для того, чтобы сжать колодки в легковом автомобиле, достаточно усилия ноги и небольшой помощи вакуумного усилителя (а было время, когда и этого устройства не было). БЕЛАЗу такая лёгкость недоступна, поэтому вместо ноги давление создаёт насос, а педаль лишь дозирует усилие. Ну, а в остальном – всё, как у всех. Есть даже два раздельных контура и автоматическая регулировка зазора между дисками и колодками.

Помимо традиционных тормозов, есть ещё и вспомогательный электродинамический тормоз. В нём торможение осуществляется теми же колёсам-моторами, причём они при торможении начинают работу в режиме генератора.

Какой самосвал – такие и цифры

Как бы я ни старался быть красноречивым, цифры расскажут о БЕЛАЗе-75131 гораздо лучше меня. Итак, включаем воображение и смотрим.

Чтобы заправить полный бак, потребуется 1 900 литров солярки. Масла в двигателе почти в десять раз меньше, но всё равно больше, чем в самом страшном американском маслкаре: 195 литров. Не приведи господь заливать за свой счёт антифриз – его надо 410 литров. Объём гидравлической системы – 510 литров.

Размерность шин – 33.00 R51. Кстати, если для 450-тонного БЕЛАЗ-75710 покрышки выпускает лишь Bridgestone, то на нашем БЕЛАЗ-75131 может стоять и продукция «Белшины». Если вам вдруг захочется поменять колёса на БЕЛАЗе, то помимо крана возьмите с собой и хороший компрессор, качать придётся минимум до 7 атмосфер. Интересно, что нагрузка между осями поделена 33х67. Казалось бы, а почему не поровну? А всё потому, что гораздо важнее делить вес как раз между покрышками, а не осями, которых сзади четыре (там спаренные колёса), а впереди колеса всего два.

Ну, а если захочется сдать БЕЛАЗ-75131 в металлолом, то сначала стоит выковырять из него всё серебро, это целых 325 граммов. Ещё в нём есть чуть больше одного грамма золота, но это уже сущий пустяк.

И ещё, о чём я просто не могу промолчать: для промывки некоторых электрических деталей завод рекомендует использовать этиловый спирт. Промывать тут надо много, но вот беда: «Рекомендуемый спирт изготавливается из не пищевого растительного сырья. По степени воздействия на организм человека относится к четвертому классу опасности по ГОСТ 12.1.007». Так и сказано в инструкции по эксплуатации самосвала. Без комментариев.

Если говорить серьёзно, то какими внушительными не казались бы заправочные объёмы карьерного самосвала, эксплуатировать его все равно выгодно, а желающих приобрести себе БЕЛАЗ всегда много.

Лестница в небо

Как вы уже знаете из тест-драйва самого крупного самосвала в мире, площадка, на которой расположена кабина водителя, на БЕЛАЗах называется палубой. Чтобы туда подняться, не надо карабкаться вверх два лестничных пролёта, как на самом крупном из всех БЕЛАЗов. Тут стоит обычная лестница, по которой надо просто подняться вверх. Правда, подняться высоко, почти на четыре метра. И первое, что мы видим на уровне неба, это шкаф управления. Там сосредоточены механизмы управления электромеханической трансмиссии. Для разных модификаций БЕЛАЗов возможны и разные производители этого сложного оборудования, но в нашем случае шкаф управления стоит белорусский. «Башенка» перед ним – всего лишь верхушка расширительного бачка. За ней виднеются элементы гидравлической системы. Кстати, гидравлика помогает не только рулить и тормозить, но и опрокидывать платформу (то есть кузов). И делает она это быстро: за 20 секунд поднимает и за 18 опускает её вниз.

Это всё монументально, серьёзно и интересно, но нас интересует кабина.

Существует такой европейский стандарт безопасности ROPS. Согласно ему, кабина спецтехники должна иметь каркас безопасности. Вообще, стандарт довольно сложный, требований содержит много, но БЕЛАЗ его выполняет. И это не случайно: помимо России, продукцию экспортируют во многие страны, где без этой сертификации не обойтись.

Открываем дверь (в обратную сторону) и садимся на кресло. Водительское место пневмоподрессоренное, пассажирское – чуть попроще, но оно имеет хорошую функцию: при необходимости его можно сложить, и тогда рядом с водителем получится столик. Например, для приёма пищи. Конкретно наша машина не рассчитана на продажу, скорее, это машина для «покатушек» журналистов и туристов. Поэтому и панель приборов там стоит не такая, какие сейчас ставят на БЕЛАЗы, без дисплея в центральной части. На первый взгляд, тут всё обычно: спидометр, тахометр, три педали, рычаг КПП. Но даю вам слово: работает это всё совсем не так, как мы привыкли.

Начнём с того, что педали газа и тормоза тут настоящие, а вот третья педаль – это не сцепление, а ещё один тормоз, электродинамический. Коробки передач в БЕЛАЗе тоже нет, поэтому рычага КПП тут тоже быть не может, а вот селектор для выбора режима работы трансмиссии есть, и называется он переключатель реверсора.

Жаль, что мне нельзя за руль. Обучение на оператора карьерного самосвала – очень важный пункт, без которого управлять этим монстром никто не разрешит. Что ж, плакать не будем (хоть и хочется), уступим место водителю с завода. Поехали.

Нельзя вот так взять и не покататься на палубе БЕЛАЗа по испытательному треку! Ну и ладно, что дождь, что ветер, что под ногами орёт дизель… Эмоции, одни эмоции. Впрочем, к чёрту их. Лучше обратим внимание на то, как БЕЛАЗ едет.

Странно, но с проходимостью у карьерного самосвала всё совсем плохо. Наибольший продольный уклон, доступный гиганту, всего 6–8%. Если на участке дороги длиной более 5,3 метра есть пять ямок глубиной более 10 см, то эксплуатация БЕЛАЗа и вовсе запрещена. Да, это не внедорожник, задачи у самосвала совсем другие.

Поразительно, но разгоняется это чудовище очень быстро, причём никаких пауз при разгоне нет, спасибо трансмиссии. Несколько секунд, и мы уже летим на максимальной скорости. Правда, она составляет 48 км/ч. Основным источником шума (нет, не шума – рёва или воя) при торможении становится именно электрическая часть трансмиссии. За её протяжным тоскливым «ыыыуыыуу» при сбросе скорости звука дизеля почти не слышно. Зато замедление тоже впечатляющее.

Не так-то просто тащить у себя «на горбу» 130 тонн груза. Эту машину не вытащить из заноса на льду, не остановить быстро в экстренной ситуации. Неслучайно даже при 12% уклоне при спуске разрешается ехать не быстрее 24 км/ч. Тонкостей много – слишком много, чтобы просто сесть и поехать на этом самосвале.

Даже в грозу с ним надо обращаться иначе, чем с другими автомобилями: ни в коем случае не стоять на палубе, не спускаться и не подниматься по лестницам, а сидеть в кабине и просто ждать полного окончания грозы. Как-никак, а такая масса металла, да ещё и на приличной высоте, может стать отличным молниеотводом.

Тем временем поездка по полигону заканчивается. БЕЛАЗ заезжает на стоянку, пора выходить и спускаться на землю. Немного нарушаем инструкцию: держим в руках фотоаппарат, хотя при подъёме и спуске по лестнице руки должны быть свободными.

Ну, извините. С фотоаппаратом не так заметно, как они трясутся.

Источник

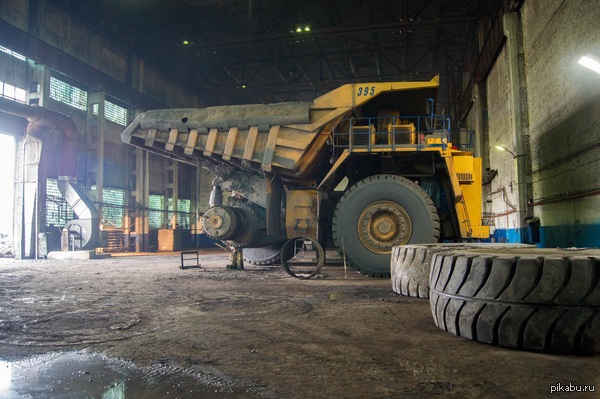

Белаз ждет замену колеса.

Найдены возможные дубликаты

гайковерта или что-то типа того нету? заебешься все гайки скручивать

Не забываем про правое зеркало

Ответ на пост «Небольшой перегруз»

Камчатка, лето 2019.

Починили за 4 дня) Небольшой перегруз.

PS: дорога прямая и относительно ровная

Как меняют колеса на белазе

И снова горные работы. Отвалообразование.

Рейтинг у постов небольшой, но есть, поэтому продолжаю свою маленькую серию про то, как работает горное производство.

Ежегодно в отвал необходимо складировать десятки миллионов кубических метров пустых вскрышных пород.

Существует много способов укладки грунта, но чаще всего при транспортной технологии используется два: укладка грунта бульдозером и шагающим экскаватором.

БелАЗ разгружается на площадку ( получается много-много маленьких кучек), которые бульдозер сталкивает под откос. Угол откоса отвала, как правило, либо равен 37 градусам либо близок к этому.

Вот вам просто картинка.

Разрез «Заречный». Несколько сотен тысяч кубометров горной массы «уехало»

В 2015 году на разрезе «Черниговский» погибло три человека из-за такого рода обрушения.

Вообще раньше в Кузбассе была статистика: каждый добытый миллион тонн угля оплачен одной горняцкой жизнью. Сейчас, вроде, чуть лучше уже.

Карьерные экскаваторы

Добрый день. Продолжаю небольшую серию постов, посвященную горным работам.

Сегодня расскажу вам про экскаваторы и то, как они работают.

Бывает несколько типов:

Мехлопата. Экскаватор, рабочее оборудование которого (рукоять и ковш), перемещается с помощью механических передач. Подъем канатный. А напор может быть реечным или канатным.

Экскаваторы такого типа самые выгодные в плане себестоимости погрузки горной массы. И в плане производительности очень даже ничего. Такой ЭКГ-5А (экскаватор карьерный гусеничный, ковш 5 м3) выкидывает за год около полутора миллионов кубометров горной массы.

— Гидравлическая прямая лопата.

Гидравлическая обратная лопата.

Я сам лично видел каждый день маленький драглайн, у которого вместо ковша была огромная клин-баба (здоровенная железная чушка), которой он разбивал негабаритные куски породы. Выглядит эпично.

Источник

Как накачать колесо без насоса? 5 мифов и 2 рискованных способа

В городе накачать колесо — не проблема. Всегда найдется поблизости запасливый автолюбитель, который одолжит компрессор. В крайнем случае можно доехать до ближайшего магазина автозапчастей и купить этот полезный девайс. Но если нужда накачать колесо застала в дальней дороге, на пустынной трассе, придется подключить смекалку.

Совсем банальный способ — обратиться к профессионалам, то есть водителям грузовиков. Дело в том, что любой грузовик с пневматическими тормозами может подать осушенный и очищенный воздух с большим давлением по шлангу, который у запасливого водителя-дальнобойщика всегда с собой.

Сейчас на многих АЗС предусмотрены пункты для подкачки шин, и, возможно, проще всего довезти до него колесо на попутке и так же вернуться обратно к своей машине. Если же все вышеперечисленное не подошло, то почитайте о тех приемах, которые мы лично проверили на эффективность:

1. Аэрозольные баллончики

Присоединить баллончик (любой) к ниппелю не так сложно. Давление внутри баллона — 1,8 —2,8 бара. Важно, чтобы содержимое не растворяло резину и не застывало, как например, строительная пена.

Тут, конечно, хороши баллончики со сжатым воздухом, предназначенные для продувки, например, оргтехники. Но внутренний объем колеса автомобиля малого класса составляет около 20–25 л. Для накачки потребуется несколько коробок с баллончиками. Неприемлемо!

2. Тормозная система

Можно подсоединить вентиль шины к штуцеру главного тормозного цилиндра, предварительно осушив бачок. После этого начинаем нажимать на педаль тормоза так, как это обычно делают при прокачке тормозов при замене тормозной жидкости. Чтобы накачать колесо, потребуется гигантское количество нажатий. Неприемлемо!

3. Турбонаддув

Подсоединить шланг к воздушному тракту после турбокомпрессора. Давление наддува в магистрали между компрессором и впускными клапанами обычных (не спортивных) моторов недостаточно для накачки колеса. Как ни газуй — неприемлемо!

4. Огнеопасный способ

Продвинутым автолюбителям известен способ переброски бортового кольца через хамп колесного диска с помощью взрыва паров топлива. В интернете полно роликов на эту тему.

Обычно при этом советуют вывернуть золотник из вентиля. Интересно, что будет, если этого не сделать? Нам-то нужно сохранить давление. Мы провели эксперимент и получили неудовлетворительный результат. При таком методе можно обеспечить в колесе совсем не большое давление — порядка 0,2 бара. Способ и правда позволяет блестяще справиться с задачей переброски боковины через хамп, но для накачки он не годится!

5. Огнетушитель

А вот это, пожалуй, самый необычный способ накачки шины. Проведя эксперимент с большим 6-килограммовым огнетушителем, удалось поднять давление на совсем смешную величину в пару десятых бара. И это несмотря на вывернутый золотник. Все вокруг покрылось довольно противным порошком. Неприемлемо!

6. Выхлопная система

Если сумеете пристроить шланг к выхлопной трубе, то таким способом накачать колесо можно. Двигатель способен обеспечить давление в два и более бара при герметичной системе выпуска и если «поддать газку». Способ допустим, но лишь в крайнем случае. Дело в том, что при таком способе может пострадать каталитический нейтрализатор, а то и гофр системы выпуска отработавших газов.

7. Из других колес

При помощи шланга можно перебросить часть воздуха из других колес в то, которое мы должны накачать. Способ сложный, потому что механизм вентиля будет препятствовать такой процедуре. Если вывернем золотники, рискуем оставить без воздуха несколько колес. Но даже если удастся обойтись минимальными потерями, давление во всех колесах получится недостаточным. В лучшем случае 75% давления останется в колесах. Без предварительной подготовки, заключающейся в сборке шланга с двумя наконечниками вроде тех, что установлены на компрессоре, пробовать такой способ не рекомендуем!

Альтернативные способы накачки шин сложны, неудобны, требуют предварительной подготовки и могут повредить автомобиль. Поэтому посоветуем всегда иметь исправную и накачанную запаску. А на всякий случай следует возить с собой портативный электрический компрессор. Пригодится не себе, так менее запасливому автолюбителю.
