Как повысить мощность двигателя на газелей

Как добавить мощность двигателю газель

Как можно увеличить мощность двигателя на ГАЗ-3302 первого поколения (1995-2003) с мотором ЗМЗ-402?

На данный момент малый коммерческий автомобиль под названием «ГАЗель» является одной из самых востребованных машин в своём классе. И главное преимущество (главный секрет успеха) данного грузовика заключается в его низкой стоимости. Но, несмотря на высокую репутацию Горьковского автозавода, эта машинка имеет достаточно много недостатков, которые автомобилисты устраняют при помощи тюнинга. Самым главным из этих минусов является низкая мощность двигателя ЗМЗ-402, которым укомплектовывалось первое поколение малотоннажных «ГАЗелей» (с 1995-го по 2003-й год). В данной статье мы рассмотрим несколько способов, благодаря которым можно существенно прибавить мощности горьковскому грузовичку.

На что следует рассчитывать?

Как правило, при помощи тюнинга можно увеличить мощность двигателя в 2, а то и в 3 раза, но в нашем случае мотор ЗМЗ 402-й модели является неким исключением. Почему? Все дело в том, что разрабатывался этот агрегат ещё в 50-х годах прошлого столетия, в то время как появились первые экземпляры 24-й Волги (1961-й год), — именно на неё этот мотор и разрабатывался. Поэтому из-за древней конструкции можно профорсировать двигатель лишь на 1/6, увеличив мощность двигателя на 15-20 процентов.

Сделать этот мотор тяговитым можно при помощи увеличенного диаметра поршней. Здесь повышение мощности двигателя достигается за счёт уменьшенной ширины стенок блока и увеличенного (до 100) диаметра поршней. Но при таком способе возникают частые проблемы с перегревом мотора, особенно летом. Поэтому многие «ГАЗелисты» не рекомендуют делать такой тюнинг, хотя он увеличивает мощность грузовика на целых 7 лошадиных сил.

Если в первом случае возникал риск перегрева, то в данном способе ничего подобно точно возникать не будет. Данный тюнинг подразумевает под собой перешлифовку головок блока цилиндров под 92-й бензин. Таким образом можно увеличить тягу на 6-7 «лошадок».

Возможно ли увеличить мощность «ГАЗели» на 40 лошадиных сил (то есть почти наполовину), при этому потратив минимальное время на тюнинг? Конечно, можно, и это не фантастика, а реальная возможность. Такое «волшебство» достигается очень просто – за счёт замены старого карбюраторного двигателя на более усовершенствованный – инжекторный ЗМЗ-405. Он гораздо надёжнее, нежели 402-й, да и с расходом топлива у него выходит экономичнее.

Заменить ДВС можно не только на одноименные модели ЗМЗ, но и на немецкий турбодизельный мотор с «Форда Транзита». Хотя одной замены двигателя будет недостаточно, нудно будет «похимичить» с заменой КПП тоже на «транзитовскую». Ну а увеличение мощности дизельного двигателя с «Форда» точно не потребуется, потому как после такого тюнинга ваша «ГАЗель» без проблем будет ехать 100-110 километров в час. Вообще, вариантов много, нужно лишь приложить усилия и немного фантазии.

Топ 5 двигателей для СВАПА на Газель

Топ 5 двигателей для СВАПА на Газель.

Есть ли смысл в СВАПЕ Газелевского мотора. Если вы ездите на ней редко и возите груз до 1.5 тоны. То думаю смысла нет.

Если же эта ваша основная добытчица финанс в семейном бюджете. И вы ездите часто и много особенно в пробках. Тогда наверное актуально сменить сердце машины в месте с коробкой на что то современные.

Легендарный двигатель от Toyota. Рядный 6 цилиндровый мотор объемом от 2.5 до 3.0 литра мощностью от 180 до 220 сил. Один из самых доступных двигателей для свапа. Популярный и с вменяемыми лошадьми. Цена на этот двигатель весьма скромен и можно найти комплект с коробкой АКПП от 50000 тыс руб.

Вторым плюсом будет коробка АКПП что довольно распространена и почти не ломается из чего цена на нее бывает настолько смешная начиная от 15000 руб.

Плюсом этого свапа будет налог на лошади.

Вот такой вот мой топ 5 двигателей СВАП. Для установки в Газель. Подписывайтесь на канал. Добавляйте свои варианты.Всем Добра!

Тюнинг змз 406 инжектор в Ростове

Отечественный двигатель «ЗМЗ-406 Турбо» является приемником классического аналога, известного под индексом 402. Новый мотор несколько напоминает шведский «Сааб», корпус агрегата сделан из чугуна, распределительные валы имеют верхнее расположение. Силовая установка включает в себя 16 клапанов, гидравлические компенсаторы. Такая конструкция позволяет избавиться владельцу от частой регулировки клапанов. Привод ГРМ оборудован цепью, номинальный ресурс работы которой составляет не менее 100 тысяч километров. Несмотря на простоту конструкции, рассматриваемая установка гораздо «продвинутей», чем ее предшественник. Изучим особенности приспособления и отзывы пользователей о нем.

«ЗМЗ-406 Турбо»: характеристики

Ниже представлены параметры рассматриваемого мотора:

Технические характеристики двигателя ЗМЗ-406

Четырехцилиндровый двигатель с рядным расположением цилиндров, выполнен по классической схеме, характерной для силовых установок заволжского моторного завода, именно так можно начать характеристику 406 мотора. Рабочий объем составляет 2,28 л.

Камера сгорания отличается центральным расположением свечи зажигания. ГРМ ЗМЗ 406 выполнен довольно оригинально, что позволило компактно расположить основные элементы системы питания.

Частота вращения коленчатого вала при максимальной мощности составляет 5200 оборотов в минуту, а максимальный крутящий момент наблюдается при значительно меньших оборотах, которые составляют 4000 об. в мин. Минимальные обороты в районе 750-800 об/мин 406 двигатель поддерживает на холостом ходу.

Основные неисправности

Двигатель «ЗМЗ-406 Турбо» чаще всего подвержен следующим неисправностям:

Особенности конструкции 406 двигателя производства ЗМЗ

В качестве прототипа для проекта был взят мотор от спортивного автомобиля «Сааб-900». Первые бензиновые двигатели ЗМЗ-406 появились в начале восьмидесятых годов прошлого столетия.

У ЗМЗ-406 есть некоторые особенности:

Это интересно: Вода вместо бензина

Прочие неполадки

Среди других, часто возникающих неисправностей двигателя «ЗМЗ-406 Турбо» можно отметить следующее:

Кроме того, неоднократно наблюдаются сбои в работе сцепления «ЗМЗ-406 Турбо» и бензонасоса. В общем, причины неполадок характерны для всех отечественных моторов, включая низкое качество сборки. Тем неменее 406-я модель намного эффективнее и практичнее предшественника под номером 402. Для справки: на базе 406-го «ЗМЗ» разрабатывались моторы 405-й и 409-й серии, объемом 2,7 литра.

Тюнинг двигателя

Тюнинг ЗМЗ 406 – это способ изменить выходные данные. Очень многие водители ищут пути повышения показателей своих автомобилей.

Кого-то не устраивает имеющаяся мощность, других смущает прожорливость мотора, третьи просто желают отличиться, выбирая ту или иную опцию, которую хотят оптимизировать.

Первое, чем занимаются специалисты по силовым установкам – это повышение мощности:

Первый путь проще, но следует учесть, что требуется создать механизм с высоким передаточным отношением – обороты турбины находятся на уровне 10-15 тысяч оборотов в минуту. Такой привод, форсируя мотор, создавая тюнинг ЗМЗ 406, выполнить трудно. Чаще идут по пути использования турбокомпрессора.

Турбокомпрессор для работы использует энергию отработавшего газа. ЗМЗ 406 турбо на выхлопной части устанавливается вход для газа в систему турбонаддува. На одном валу с турбиной имеется и компрессор, который нагнетает чистый заряд воздуха в цилиндры двигателя ЗМЗ 406. Наполнение растет. Пропорционально увеличивается цикловая подача топлива, что ведет к увеличению количества рабочей смеси в цилиндре, а, соответственно, растет и давление газов, что ведет к росту крутящего момента. Далее растет и мощность.

В теории ДВС изложено, что рост мощности при турбонаддуве сопровождается и снижением удельного расхода топлива. ЗМЗ 406 тюнинг таким способом позволяет улучшить не только динамику авто, но и улучшить его экономичность.

В восьмидесятые годы прошлого столетия прорабатывалось еще одно направление наддува – это динамический наддув, суть которого сводилась к подбору параметров впускной системы так, чтобы частота пульсаций потока воздуха на впуске соответствовала резонансной частоте самой системы.

Это интересно: Двигатели от немецких и американских производителей

Предлагались математические модели, позволяющие рассчитать оптимальные диаметры и длины системы впуска. Ряд специалистов устанавливали и механические резонаторы, которые посредством специальных мембран передавали импульсы из системы выпуска в систему впуска. Такой путь позволяет не изменять двигатель 406 кардинально, но в то же время добиваться повышения мощности и снижение удельного расхода топлива.

Двигатель ЗМЗ 406 можно доработать и проще. Достаточно отшлифовать впускные и выпускные каналы в системе питания. Эта оптимизация при комбинации двигатель ГАЗель 406 позволяет добиться улучшения динамики. Комбинация же ЗМЗ 406 на УАЗ со шлифованными каналами приятно удивит пользователя, автомобиль приятно напомнит энергонасыщенную легковушку.

Форсирование

Одним из вариантов увеличения мощности агрегата является атмосферный способ с установкой дополнительных валов. На впуске монтируют забор холодного воздуха, ресивер с увеличенным диаметром. Затем распиливается ГБЦ, дорабатываются отсеки сгорания, увеличивается размер каналов. На следующей стадии усовершенствования мотора «ЗМЗ-406 Турбо» проводят установку облегченных Т-образных клапанов, пружин серии типа 21083 и новых валов, например, от ОКБ 38/38.

Использовать стандартную тракторную поршневую группу не имеет смысла. Приобретают новые поршни кованого типа, облегченный коленчатый вал. Производят балансировку узла. Настраивается прямоточный выхлоп на трубе диаметром 63 мм. В итоге мощность получится около 200 конских сил, а характеристики силовой установки станут иметь выраженную спортивную конфигурацию.

«ЗМЗ-406 Турбо»: тюнинг

Второй способ усовершенствования рассматриваемого двигателя заключается в монтаже наддува. Для того чтобы приспособление нормально переносило высокое давление, следует установить усиленный поршневой блок. Остальная конструкция идентична преобразованиям, проводимым при атмосферной модернизации.

Монтируется турбина типа Garrett 28 с соответствующим коллектором, пайпинги, интеркулер, форсунки 630 сс, выхлопная система на 76 мм, ДАД+ДТВ. Выходная мощность в результате получится не менее 300 «лошадок». При желании можно поменять форсунки на конфигурацию 800 сс, что позволит еще увеличить мощность двигателя, однако такая система приведет к быстрому износу агрегата. Потребуется монтаж нового компрессора, например Eaton M90. Затем нужна его точная настройка. Как показывает практика, такая модернизация позволяет получить мотор без провалов, тяга которого ощущается уже с низов.

Тюнинг ЗМЗ 406

Некоторые автомобилисты дорабатывают ЗМЗ 406, то есть проводят тюнинг. Существует два способа провести апгрейд. Первый — механическая доработка, второй — программная. Во втором случае, проводится перепрошивка электронного блока управления двигателем на понижение расхода или увеличения мощностных характеристик. В первом случае, потребуется механическое воздействие, чтобы добавить мощности.

Формирование

Автолюбителю придётся заменить распределительные валы, установить Т-образные клапаны, расточить камеру сгорания, смонтировать облегчённые поршни, шатуны и коленчатый вал. Также, потребуется полная адаптация головки блока цилиндров. Выход мощности составит около 200 лошадок, а вес мотора уменьшиться на 16 кг.

ЗМЗ 406 турбо или установка компрессора

Для монтажа компрессора придётся установить усиленный коленчатый вал и кованые поршни. Турбина Garrett 28, коллектор под неё, пайпинги, интеркулер, форсунки 630сс, выхлоп 76мм, ДАД+ДТВ, настройка на Январе. Турбирование ЗМЗ 406 позволит раскочегарить силовой агрегат до нереальных 300-400 лошадок.

При этом всем рекомендуется установить сток охлаждение мотора. Это поможет привести в норму рабочую температуру турбомотора. Отлично подойдёт комплект Брембо Е317, который рассчитан для установки на отечественные автомобили Волга.

Конфигурация системы впуска

Эта операция с применением нового набора ГРМ «ЗМЗ-406 Евро-2 Турбо» является одним из самых важных моментов, влияющих на параметры силовой установки. В рассматриваемой системе происходят волновые процессы, которые настраиваются на конкретный диапазон оборотов. В штатном исполнении узел имеет неоднозначные характеристики.

К плюсам можно отнести короткий впускной тракт, рассчитанный на высокую оборотистость. С другой стороны, впускные отверстия на фильтре имеют довольно малое сечение. Сам фильтрующий элемент отличается высокой производительностью и не требует замены на нулевой вариант, который сложен в обслуживании и не отличается высокой эффективностью.

Для улучшения производительности и наполнения цилиндров на высоких оборотах, специалисты рекомендуют убрать стандартный корпус атмосферного фильтра. Решение этой проблемы проявляется в монтаже системы «холодного впуска». В месте установки воздушного фильтрующего элемента оборудуется закрытый объем таким образом, чтобы воздушный поток попадал исключительно снаружи. Поможет в этом дополнительная перегородка.

Как вариант, можно ничего под капотом не отгораживать, а вывести заборник воздуха под бампер. Однако, в этом случае, возникает опасность получения гидравлического удара, при этом отмечается небольшое снижение мощности мотора.

Доработка ГБЦ

Эта операция сводится к шлифовке каналов, сглаживания всех острых остатков в отсеке сгорания и на донной части поршня. Для рассматриваемых моторов рекомендуется монтаж прокладки ГБЦ от агрегата 405.22 (Евро-3). Она сделана из цельного металла, является более надежной и тонкой. В результате это позволяет увеличить компрессию и экономичность двигателя.

На следующей стадии выполняется установка распределительных валов с увеличенным перемещением клапана. Для регулярной эксплуатации силовой установки в условиях города, специалисты советуют использовать пару валов типа 30/34.

Другие способы модернизации

Усовершенствовать мотор можно также путем установки набора ГРМ «ЗМЗ-406 Евро2 Турбо». Кроме того, производят монтаж коленчатого вала с увеличенным ходом кривошипного узла. Это даст возможность повысить рабочий объем до 2,5 литра. Дополнительно с новым коленвалом используют поршни со смещенным на 4 миллиметра пальцем. Он не должен выходить из плоскости блока и ударяться о ГБЦ.

Хорошим вариантом для силовых агрегатов рассматриваемой модели считается использование поршней с тонкими кольцами. Они позволят уменьшить динамические потери, что особо актуально для оборотистых движков. Как вариант, можно заняться облегчением поршневой и шатунной группы, но это не будет иметь особого эффекта на моторах с числом оборотов до 7 тысяч вращений в минуту. Снижение массы маховика на подобных образцах ведет к прерывистой работе, быстрому набору оборотов и такому же интенсивному их сбрасыванию. Это не очень удобно, особенно при перемещении в городе.

Технические характеристики и описание

Конструктивно простой и лёгкий в обслуживании 406 мотор являлся прекрасным силовым агрегатом. Увеличенная мощность и уменьшенное потребление горючего позволило силовому агрегату гармонично влиться в автомобили. Кроме транспортных средств Горьковского автозавода, монтировался движок 406 на УАЗ.

Первое поколение 406 двигателя имело карбюраторную систему впрыска, но с массовым приходом инжектора было принято решение усовершенствовать движок и адаптировать под распределительный впрыск.

Итак, рассмотрим, какие же имеет двигатель 406 технические характеристики:

Также, Заволжье выпускало форсированный двигатель — ЗМЗ 40620D. На многих транспортных средствах буква D означает, что силовой агрегат относиться к разряду дизелей, но в случае с нашими заводами ситуация другая — это обозначение мощности.

Рассмотрим, технические характеристики, которые имеет двигатель ЗМЗ 40620D:

Как видно, единственное различие — это количество лошадиных сил. Остальные показатели не изменяются.

Все автомобили комплектовались уже 5-ти ступенчатой механической коробкой передач. Устройство двигателя ЗМЗ 406 простое. В отличие от предшественника 402-го, на этом силовом агрегате устанавливалось два распределительных вала и 16 клапанов. Система зажигания, также была адаптирована. Ресурс мотора возрос до 250 000 км пробега, вместо 150 000 км.

Отзывы

Как свидетельствуют отклики пользователей, мотор «ЗМЗ-406» – намного лучше своего предшественника в плане мощности и эксплуатации. Однако и он не лишен недостатков. В связи с этим многие владельцы проводят тюнинг агрегата. Как это сделать, было рассмотрено выше. Главное, не переусердствовать с доработками, поскольку излишние внедрения повышают характеристики установки, но и ведут к быстрому износу. Здесь нужно грамотно сопоставить получаемый эффект и предположительный рабочий ресурс. Стоит отметить, что после модификации любого мотора, требуется последующая настройка его системы управления. Помочь в регулировке конкретного мотора поможет программа Molt, которая оптимизирует работу каждого движка, в зависимости от его особенностей.

Факторы, влияющие на цену услуги — тюнинг змз 406 инжектор в Ростове

Общеизвестно, что стоимость проведения ремонта автомобиля зависит от нескольких аспектов. Среди них можно выделить следующие:

Например, цена услуги — тюнинг змз 406 инжектор в Ростове будет зависеть также от таких факторов, как возраст, марка и модель автомобиля. Мы уверены, что автосервисы поборятся за Ваш заказ и предложат наилучшие условия. В центрах действует система скидок для постоянных Клиентов.

Источник

Как увеличить мощность двигателя змз 40522

Тюнинг змз, основная статья

Тема статьи – тюнинг змз 406, 405, 409. Опыт общения с семейством двигателей ЗМЗ (406, 405, 409), привел к тому, что я обозначил для клиентов три основные градации вмешательства в двигатель. Тюнинг лайт, тюнинг медиум и тюнинг хард. Если угодно их можно называть русскими словами. Первая, вторая и третья ступени доработки мотора. Правда, в данный момент обозначились дальнейшие доработки, но пока они не обкатаны, говорить о них не будем.

Тюнинг змз 406, определимся в понятиях

Вспомним классику: русский тюнинг, бессмысленный и беспощадный )). Так или примерно так )) Я занимаюсь различными двигателями уже много лет, и честно говоря, язык не поворачивается, то непотребство и глумление, которое творят над двигателями, называть тюнингом. Но наш народ уже привык к этому волшебному слову, поэтому будем пользоваться этой терминологией. Мне нравится, как данный вопрос трактуется у америкосов. Есть понятие ремонт – ставятся детали, идущие по каталогу. В нашем случае это заводские детали. Следующее понятие – рефреш (освежение). Устанавливаются детали, штатных параметров, на штатные места, но с улучшенными характеристиками. Ну и наконец, волшебное слово тюнинг. Данное понятие подразумевает внесение изменений в заводскую конструкцию. Так что если перевести на данный язык этапы тюнинга, которые я обозначил. Первые две ступени, это рефреш в чистом виде, и только тюнинг гбц, является действительно тюнингом.

Небольшое отступление. Очень долгое время я занимался ВАЗовскими двигателями. Каждый раз вскрывая их, думал, что хуже по качеству быть не может. Оказывается, может — это двигатели ЗМЗ. Правда, на форуме мотористов, ребята мне сказали, что если когда-нибудь займешься двигателями УМЗ, то изменишь свое мнение еще раз. Это я к тому, что качественные детали для данных двигателей уже способны преобразить их характеристики.

Общие положения

У всех двигателей и конструкций, есть так называемые «родовые болезни», и проявляются они одинаково. Иногда разница составляет несколько сотен километров. Статистика дама упрямая, и против нее не попрёшь. Данные этапы расписаны для тех, кто исповедует религию превентивного ремонта, то есть не дожидаться момента, когда машина раскорячится на трассе за несколько сотен километров от дома. Напоминаю, что двигатели семейства ЗМЗ 406, 405, 409 являются близнецами по своей конструкции, поэтому в дальнейшем я не буду делать данные пояснения.

Перепрошивку ЭБУ я рассматриваю как отдельно взятое действо, не имеющее отношение к «железу». Этой тематике я посвящу отдельное повествование. Тема достаточно обширна. Единственное о чем я хочу сказать вкратце, это об отношении мотористов и диагностов. Основной конфликт заключается в извечном споре, что раньше появилось курица или яйцо. Диагносты и перепрошившики иногда рассматривают свое творчество как отдельно взятый этап в тюнинге двигателя. Я как человек, имеющий академическое образование в области механики и двигателестроения, придерживаюсь точки зрения, что чиптюнинг, это лишь маленький шаг в дороге, под названием «доводка мотора».

Данные этапы касаются всех двигателей семейства ЗМЗ 406, 405, 409, не зависимо от того на какой машине они стоят. И конечно речь идет об атмосферных двигателях, без турбин и компрессоров. Все три этапа тюнинга двигателя «выстраданы» на нескольких десятках двигателей Волг, Газелей, Хантеров и Патриотов. Итак, перед вами «нулёвый» двигатель, или движок, который имеет определенный пробег. Итак, погнали 🙂 – тюнинг змз 406.

Тюнинг змз 406, 405, 409 — этапы работы

Предварительный этап (нулевой).

Тюнинг лайт (первый уровень)

Тюнинг медиум (второй уровень)

Тюнинг хард (третий уровень)

Результат

Было допущено ряд ошибок при замерах. Только после стенда, смотря логи, заметили что банка фильтра развернута под капот и температура воздуха на впуске просто «ужасна». Думаю что процентов 10-15, на этом потеряли точно. На графике приведен результат, полученный мной на стенде, с УАЗ Патриота. На двигателе был сделан чип-тюнинг, заменен грм, и частично доработана «голова». Данный замер был произведен в марте 2015 года. С той поры для своих клиентов я рекомендую и другую прошивку, и другие элементы ГРМ, и тюнинг гбц существенно изменился. Но это творчество можно рассматривать в качестве базового результата.

UAZ Patriot › Logbook › Доработки двигателя. Увеличиваем тягу и добавляем комфорта

Все сделали. проехался 30 км чтобы мозги поправили иначе обороты плавали. по ощущения тяга появилась. машина лучше разгоняется. фазы 19 впуск 16 выпуск. на холостых 1,4-1,5 расход. В гору где поднимался на вершину на 3 передачи, стал заходить на 4.
Из минусов-выхлопная система не выдерживает- бубнит и вибрация на салон

Месяц откатал и надо было менять прошивку. договариваюсь с Романом Б. отправляю мозги емсом к нему (Во вторник отправил, в субботу обратно получил). Прошивка газ-бензин+хотелки. Установил-покатался-устроило. расход на холостых 1,3-1,4. На 100 км расход 14-15 литров, а был 16-18. Вообще гуд.

Будем делать эксперименты со свечами и воздушным фильтром. По свечам пробег по 400 км туда-обратно Челябинск-Сатка.

Рекомендуемы тут свечи денсо, бош и НЖК пошли в топку. и зазоры делал и проверка в одних условиях-проблема одинакова- нет тяги, мотор быстрее греется под нагрузкой. начинают ехать от 3500 оборотов.
Возвращаемся к рекомендуемым:
АУ14ДВРМ. Зазор 1.0- сразу нестабильная работа. Ставим 0,7 под газ (Этот же зазор штатный с завода по мурзилке). Все норм. все гуд. в хребет 4-5 передачи вывозят с оборотами до 3 тыс. Т.к. я редко больше набираю то другие и не нужны
АУ17ДВРМ. Зазор 0,7. Типа летние. Заводится лучше но тяга идет только от 3 тыс. Выкрутил и отдал брату на газель 405 евро 3.
Все свечи тоже проверяли на его машине. Он сделал выбор на АУ17. они у него лучше всего(всегда до 5 тыс разгоняет машину).
По цене 200 руб за 4 шт это хороший вариант. другие и покупать не буду.

Ставил газели и от газона Рядом в чермете все были. Ничего не изменилось. Только гул бубнящий на всех от 2600-оборотов и выше либо педаль в пол.

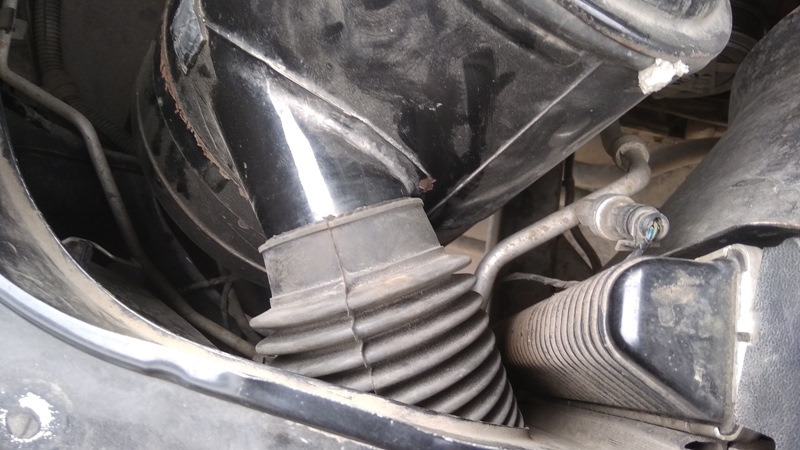

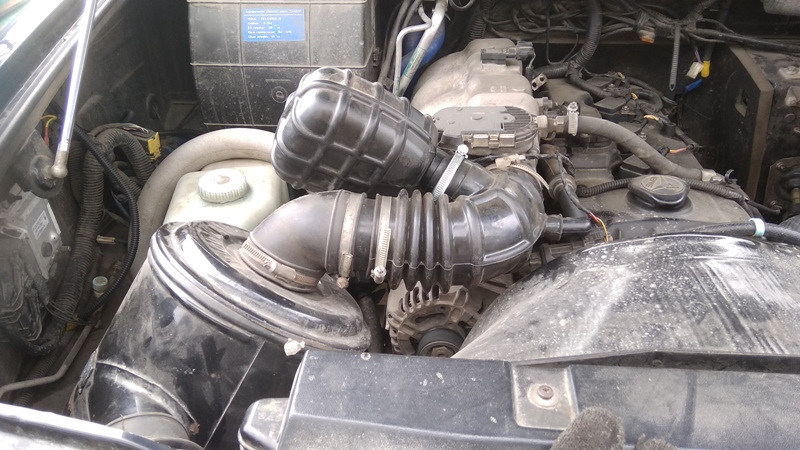

Вернул все обратно. Только поставил резонатор от газели и патрубок воздухозаборника (Гофра 3105-1109192) от волги. и заткнул все микроотверстия на фильтре
Теперь гула нет вообще. На всех оборотах и при полном открытие дроссельной заслонки. Рекомендую к установке тем, кто часто ездит по трассе в обгонах и т.д. В городе этого не заметить.
Насчет тяги на низах-не заморачиваюсь. Этого жопомер не чувствует после валов ПРО

Выхлопная система. Вибрация и гул

Тут увидел как переделывают на резинки от газели. Решил повторить
Все нашел в закромах металлолома. из инструментов жена болгарина и сварка. Стремянку кузова от газели старую распилил. Она 12 мм диаметром и ровно садится в резинку. Уши подогнул чтобы не слетали.
Плюсы-уменьшилась вибрация на холостых. Гофра не гремит и гул пропал. Рекомендую

GAZ 31 02 Платиновая Блондинка › Logbook › Форсирование ЗМЗ 406. Идея.

Мощности автомобильного двигателя никогда не бывает много. Другое дело – кому сколько хватит. Лично мне будет достаточно 120 — 130 кВт. Но, увы, стоковый 406 такую мощность не выдаёт, даже будучи в идеальном состоянии. Решить эту проблему можно радикально – поставить более мощный мотор. Этот путь накатан и истоптан, ставят всё, что влазит под капот – VZ, JZ, и даже UZ не редкость под капотом Волги. Но тут есть одно НО … Легализация. Лично я не готов тратить кучу времени и денег только на то, чтобы получить разрешение на установку такого мотора. Поэтому я рассматриваю только вариант переделки того, что предусмотрено заводом-изготовителем.

Изначально у меня была мысль переделать 406 в 409 путём установки коленвала от последнего и расточки цилиндров до 95 мм. Но исследуя Мировую Паутину на эту тему, столкнулся с мнением, что такая переделка невозможна. Якобы, у 406 моторов после расточки под 95 мм раздувает цилиндры. Хотя, некоторые утверждают, что первоначально на заводе делали 405 и 409 моторы путём расточки цилиндров блока 406. Где истина – не знаю. Поэтому не будет лишним подстраховаться. Вообще, по идее, чугун не подвержен пластической деформации, поэтому не представляю как цилиндры может раздуть.

А теперь самое время сделать небольшую оговорку. Я не собираюсь переделывать тот мотор, который в данный момент стоит на машине. Во-первых, меня устраивает качество его сборки. А во-вторых, это мотор последних серий. У таких моторов в рубашке охлаждения на поверхности цилиндров сделаны проточки, якобы, для улучшения охлаждения, но по факту, для исключения возможности увеличения рабочего объёма путём расточки цилиндров. Из-за этих проточек цилиндры и раздувает(вроде как). Поэтому, для форсирования хочу взять отслуживший своё раннесерийный 406 без проточек.

Сейчас пора перейти к сути переделки. Увеличение рабочего объёма рассчитываю получить установкой коленвала от 409 мотора(тут без вариантов) и увеличением диаметра цилиндров. Но т.к. у меня остались некоторые сомнения по поводу прочности стенок цилиндров, если их растачивать на 95 мм, то возникла мысль ограничиться 94 мм, этого должно хватить, чтобы цилиндры не дуло. Т.к. отечественная промышленность не выпускает поршни такого диаметра, обратил взор на иностранных производителей. Предварительно остановил выбор на поршнях двигателя 1GR-FE. Они подходят по диаметру цилиндра и поршневого пальца, а в сочетании с к/валом 409 они встанут на 1,3 мм ниже штатных 406 поршней.

С увеличением хода поршня и диаметра цилиндров возрастёт степень сжатия, а значит её надо будет уменьшать. Частично СЖ уменьшится из-за увеличения камеры сгорания – поршень же ниже на 1,3 мм. Оставшийся излишек придётся убирать, вероятнее всего, фрезерованием поверхности камеры сгорания в головке и, частично, днища поршня. Ну и переход на 95 бензин несколько облегчит задачу, а также даст некоторую прибавку мощности.

Помимо увеличения рабочего объёма, есть ещё несколько идей, более сложных в реализации, но их пока раскрывать не буду. Да и пока вообще неизвестно, возьмусь ли я за реализацию задуманного. Но хочется.

Описание двигателя ЗМЗ-405: характеристики, ремонт и тюнинг

Двигатель змз 405 работает на бензине и имеет инжекторную систему подачи топлива.

Производится он ОАО «Заволжским моторным заводом», который выпускает только высококачественные конструкции. Качество змз 405 подтверждено многолетним опытом использования, а также эксплуатации в достаточно суровых условиях.

Сначала представленные двигатели пользовались особенным спросом у Открытого Акционерного Общества «ГАЗ». В начале 2009 года стало известно, что данное акционерное общество отказалось от использования этих двигателей и стало искать другие модели, которые отличаются более низкой стоимостью.

В этом же году руководители Заволжского моторного завода подписали все необходимые документы для проведения дополнительных работ, которые связаны с усовершенствованием мотора ЗМЗ-40524.10 для современного автомобиля Фиат Дукато.

Процедура внедрения новых технологий закончилась через 4 месяца, а в марте 2010 года готовый проект одобрили. На автомобильном рынке появились такие модели, как змз 40522 и змз 40524. Был получен патент на выпуск новых усовершенствованных моторов, которые сразу же начали пользоваться огромным спросом.

Характеристики двигателя

Можно выделить следующие технические характеристики:

Используется на автомобилях ГАЗ 3102, ГАЗ 31105, ГАЗ Газель и ГАЗ Соболь.

Особенности двигателя

Змз 405 евро 3 является усовершенствованным мотором, который в полной мере соответствует всем установленным требованиям и техническим стандартам. Сегодня 405 двигатель устанавливается на современные автомобили Газель и Фиат.

Производители приняли решение оснастить новую модель инновационными конструкторскими решениями:

Модель 405 евро соответствует всем мировым стандартам качества, а также отличается повышенной надежностью. Производители также учли допустимые нормы токсичности.

Как выполнить ремонт двигателя

Во время разборки двигателя змз 405 все детали и контакты нужно тщательно очистить от пыли.

Чтобы определить неисправности нужно иметь большой опыт работы. Все ремонтные работы проводятся на специальном стенде, который предоставляет все возможности для установки двигателя в особенном положении для полного обеспечения свободного доступа к запчастям и прочим комплектующим.

Снятие и последующая сборка всех деталей выполняется инструментами нужного диаметра. Сюда относятся гаечные ключи, разнообразные приспособления и съемники. Для выполнения этого этапа работы используются целостные ключи, имеющие неповрежденную поверхность.

Маркировка и обозначение деталей на моторе змз 405 евро 3 выполняется таким образом, чтобы не повредить поверхность детали. Мастера могут делать кернение, надписи или крепить бирки. Этому этапу работы уделяется особенное внимание. В автомобиле Газель с двигателем змз 405 все работы выполняются предельно аккуратно и в соответствии с технической инструкцией.

Порядок разборки мотора

Все работы проводятся максимально осторожно и аккуратно. Чтобы снять пружины клапанов необходимо использовать специальные приспособления. Клапаны извлекаются и нумеруются по порядку цилиндров.

Особенное внимание уделяется установке ремонтных втулок на двигатель 405, для которых нужно обеспечить полное совпадение отверстий масляных каналов. Расточка опоры промежуточного вала производится за одну установку, чтобы обеспечить максимальную прочность мотору змз 40524.

Тюнинг двигателя
