Проблемы и надежность двигателя для Mercedes A- и B-класса (M266)

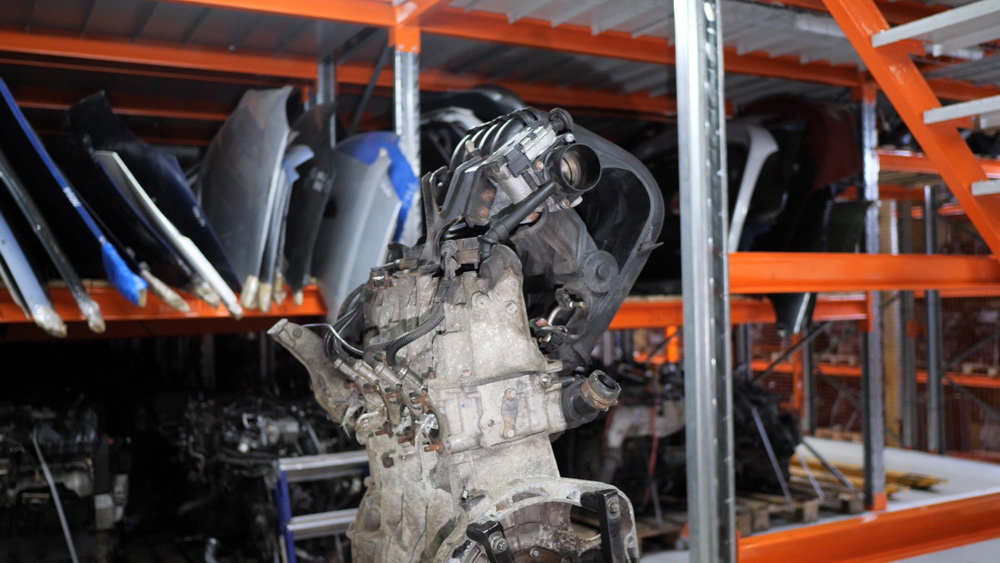

Мерседесы A- (W169) и B-класса (W245), кузова которых созданы на основе «сэндвич-платформы», предъявляют особые требования к расположению силовых агрегатов под капотом. Моторы должны быть установлены поперечно и под большим наклоном вперед. О наклоненном дизеле OM640 мы уже рассказывали. Сегодня расскажем о бензиновых моторах второго поколения, с обозначением М266.

Двигатель М266 существует в трех вариантах с разными рабочими объемами: 1,5, 1,7 и 2,0 литра.

В этом случае обозначения модели автомобиля, например, А150, А170 и А200 точно указывают на объем двигателя. Мощность силовых агрегатов составляет 95, 116 и 136 л.с. Отдельно упомянем турбированную модификацию двигателя М266, с двухлитрового объема которой было снято 193 л.с.

Двигатели М266 отличаются ходом поршней, имеют достаточно высокую степень сжатия 11:1.

Все моторы М266 имеют ГБЦ с одним распредвалом, приводящим 8 клапанов. Привод ГРМ – цепной. Блок алюминиевый, с помещенными в него при отливке чугунными гильзами. Рубашка охлаждения – открытая.

Двигатель М266 не оснащен расходомером. Вместо него используются датчики давления во впускном коллектора и температуры впускаемого воздуха. Экологичность работы двигателя и баланс топливной смеси контролируют два лямбда-зонда.

На нашем YouTube-канале вы можете посмотреть разборку 1,5-литрового варианта двигателя M266, с Mercedes A-класса 2005 года с пробегом 100 000 км.

Выбрать и купить двигатель для Mercedes А-класса или для Mercedes B-класса вы можете в нашем каталоге контрактных моторов.

Проблемы и надежность двигателя Mercedes M266.

Бензиновый двигатель М266 достаточно надежный и бесхлопотный. Разумеется, из-за очень тесной подкапотной компоновки некоторые работы по замене свечей, доступ к форсункам затруднены. В любом случае, на А- и B-классе этот двигатель создает гораздо меньше хлопот, чем вариатор или кузовная ржавчина.

Насос в баке

Погружной электрический топливный насос в баке может стать причиной обездвиживания Mercedes А- или B-класса. При пробеге более 200 000 км насос просто выходит строя и нуждается в замене. Для замены топливного насоса нужно снимать в бак. Заодно можно оценить состояние топливного фильтра, который собран в один модуль с насосом.

Также насос может перестать качать из-за отказа реле, управляющего им. Реле находится в блоке и доступно из салона автомобиля.

До полного выхода из строя бензонасос может снизить давление подачи, что вызовет разнообразные неполадки. Например, двигатель может глохнуть сразу после запуска, может снизиться тяга двигателя, появиться проблемы со смесеобразованием и ошибки, указывающие на неправильную смесь.

Течи масла

Иногда на двигателе М266 встречаются течи масла по прокладке поддона, по прокладке между блоком двигателя и теплообменником, а также по уплотнению датчика положения коленвала.

Генератор

А- и B-классу c бензиновыми моторами достался регулируемый генератор, который обменивается данными с блоком управления двигателем и постоянно проводит самодиагностику. При достаточной зарядке АКБ он снижает напряжение зарядки на холостом ходу, чтобы уменьшить расход топлива.

Не удивительно, что ресурс генератора довольно ограниченный. О неполадках и отсутствии зарядки сообщают соответствующие ошибки на панели приборов. Если сразу не обратиться на сервис, то АКБ начнет разряжаться, и тогда машина будет поочередно отключать потребители, вплоть до электроусилителя руля. На а потом заглохнет.

Шкив генератора оснащен обгонной муфтой. При разрушении муфты двигатель работает с сильным грохотом и вибрациями.

Компрессор кондиционера

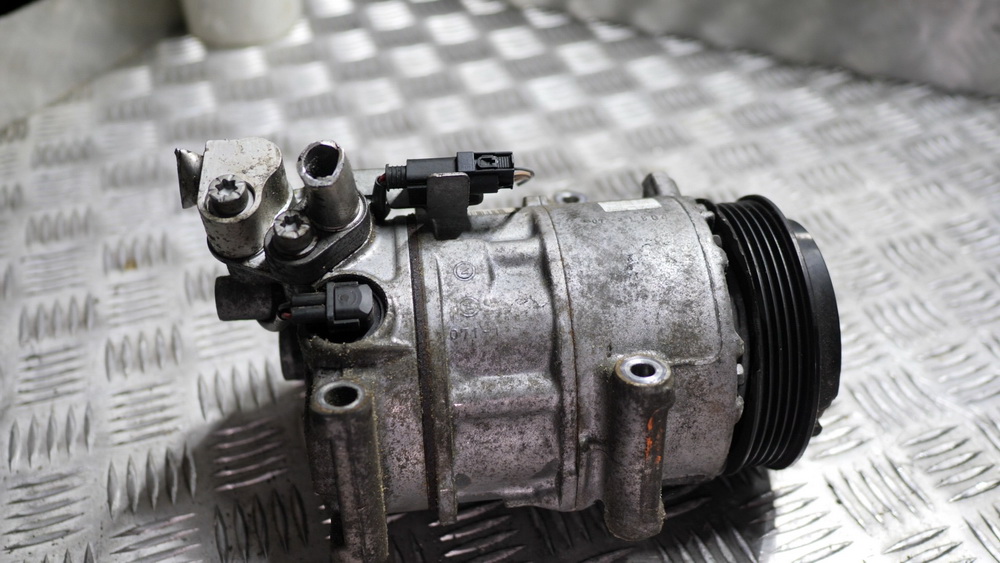

Муфта компрессора кондиционера также нередко выходит из строя. В ней разваливается подшипник, муфта заклинивает и начинает греметь во время работы двигателя. Вместе ней вибрирует ремень навесного оборудования и постоянно вращается ротор компрессора, что может привести и к его поломке.

Датчик положения распредвала

Датчик положения распредвала обычно проблем не вызывает, но бывают случаи обрыва его проводки. В этом случае записывается ошибка, указывающая на его неисправность. Перед заменой датчика положения распредвала будет совсем не лишним прозвонить его проводку.

Гидравлический натяжитель ремня оборудования

Гидравлический натяжитель ремня оборудования не вечный, может выйти из строя, то есть перестанет обеспечивать нормальное натяжение ремня. При этом ремень начнет проскальзывать с характерным шумом, может пропасть зарядка из-за того, что ремень не «крутит» генератор.

Дроссельная заслонка

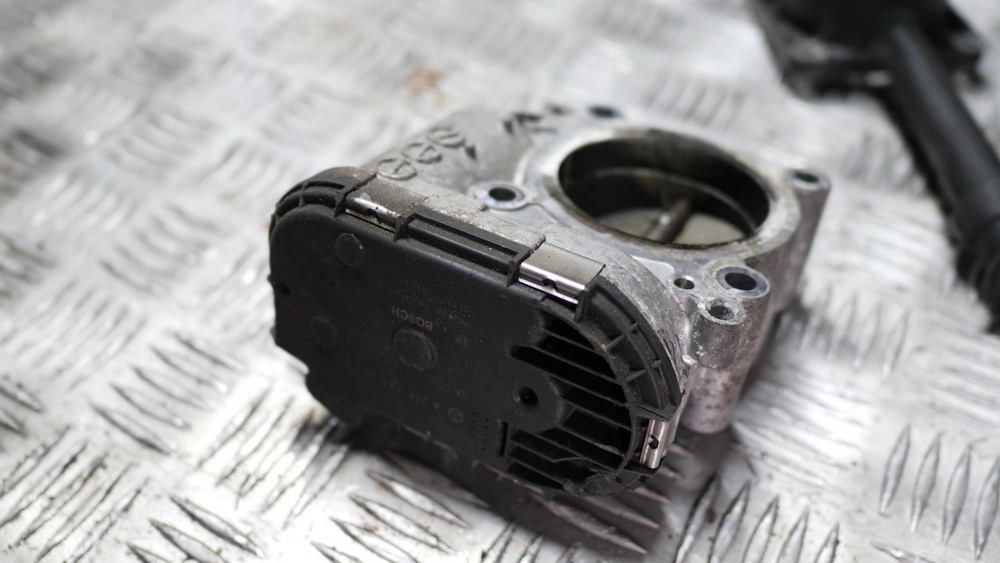

Чистка дроссельной заслонки может потребоваться в случае неровных и плавающих оборотов холостого хода. Вместе с этим фиксируется ошибка о недостоверных значениях положения заслонки.

Сильно загрязненная заслонка может залипнуть и препятствовать запуску двигателя.

Также бывает, при больших пробегах, в заслонке стираются дорожки датчика ее положения. В этом случае заслонку придется менять.

После снятия заслонка нуждается в адаптации, которую можно выполнить и без диагностического ПО.

Катушки зажигания

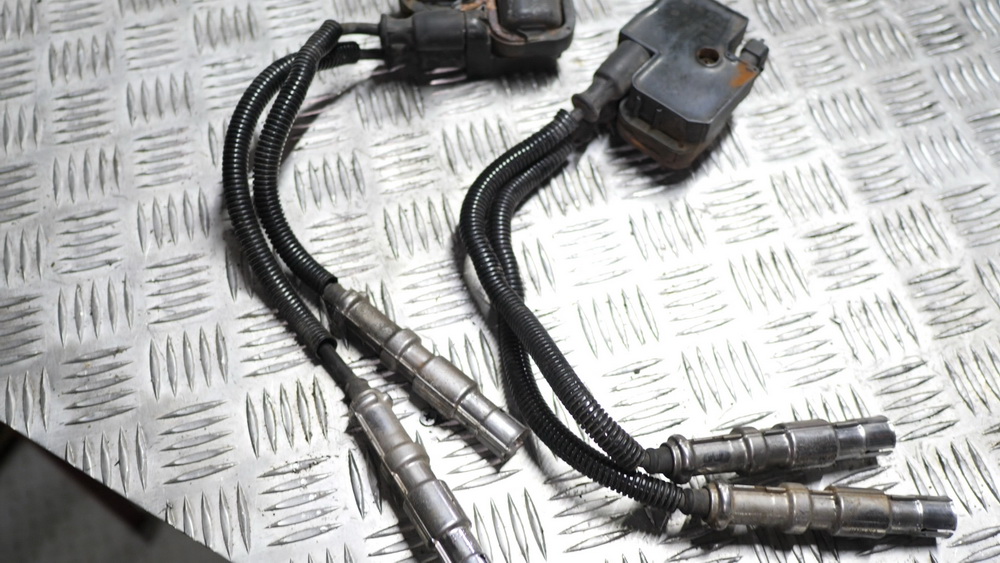

Двигатель М266 оснащен двумя сдвоенными катушками зажигания и соединены со свечами высоковольтными проводами. От старости, при пробеге более 200 000 км изоляция проводов может дать слабину, из-за чего возникнут пробои. В результате возникнут пропуски зажигания в соответствующих цилиндрах.

Катушки служат достаточно долго, но иногда выходят из строя при пробегах более 200 000 км.

Форсунки

Из-за некачественного топлива загрязняются форсунки. При этом двигатель может подтраивать на холостых оборотах. При сильном загрязнении двигатель будет троить сильнее, загорится check engine и сохранится ошибка, указывающая на пропуски зажигания в цилиндрах. Форсунки неплохо поддаются чистке, либо же их меняют на новые.

Также по уплотнениям форсунок – двум уплотнительным колечкам на каждую – может возникнуть течь бензина.

Впускной коллектор

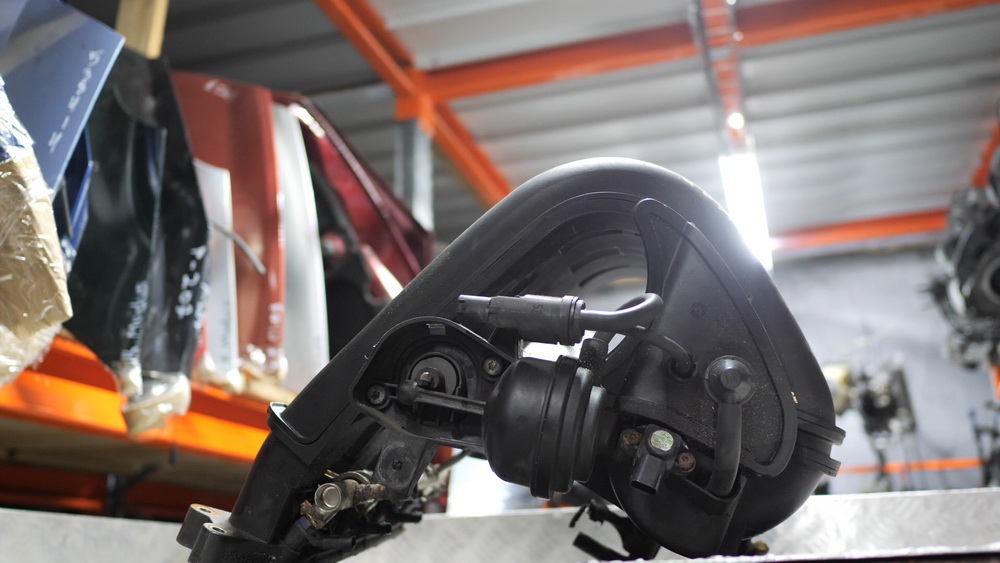

Впускной коллектор двигателя М266 обладает каналами двух различных длин и заслонкой переключения между ними. Длина впускного коллектора влияет на моментную характеристику двигателя при частичных нагрузках. Дело в том, что в длинных впускных возникает резонансный наддув, который слегка снижает потери на всасывание. Другими словами, благодаря длинным впускным каналам на «немаксимальных» нагрузках воздух легче проникает через открытые впускные клапаны.

Короткие каналы перекрыты при скорости работы от 1500 до 4300 об/мин.

Заслонка, переключающая каналы, управляется пневматическим сервоприводом с электровакуумным клапаном. Как правило, эта система никаких нареканий не вызывает.

Цепь ГРМ

Однорядная цепь ГРМ двигателя М266 служит очень хорошо и долго, и обычно в замене не нуждается. Однако на практике встречаются случаи ее растяжения, и даже перескока и обрыва.

Растянутая цепь гремит в течение нескольких секунд после холодного пуска двигателя. Такое может случиться при пробеге более 200 000 км.

Цепь меняется довольно просто. При этом обычно гидронатяжитель и направляющая планка в замене не нуждаются – они могут пережить несколько цепей.

Здесь по ссылкам вы можете посмотреть наличие на авторазборке конкретных автомобилей Мерседес и заказать с них автозапчасти.

Источник

Обзор б/у Mercedes-Benz A-Class первого поколения

Обилие предложений о продаже Mercedes-Benz A-Class легко объяснить – такие автомобили в свое время были популярны в Европе, а потом завезены в Украину на еврономерах. Вот только есть ли смысл покупать старый A-Class? Давайте попробуем разобраться.

Первое поколение Mercedes-Benz A-Class (W168) выпускалось с 1997 по2004 год. В 2001 году был произведен рестайлинг. Это автомобиль не типичной для Mercedes-Benz конструкции – поперечно расположенный мотор, передний привод, хетчбек… В свое время он был сенсационен, и произвел шоковый эффект на многих ортодоксальных поклонников марки. Но некоторые фамильные черты Mercedes-Benz в нем все-таки имелись. Покупателям предлагали огромное множество комплектаций и дополнительных опций. Широкой была и линейка силовых агрегатов.

Рестайлинг был произведен в 2001 году

Сейчас за автомобили на украинской регистрации их владельцы просят от 3500 до 6500 долларов. Аналогичные варианты с польскими, литовскими и другими европейским номерами оцениваются продавцами в диапазоне от 1400 до 4000 долларов. При этом среди предложений автомобилей на украинской регистрации в пять раз меньше.

Кузов Мерседес А-класс

Двигателя Mercedes-Benz A-Class

Изначально широкая моторная линейка сузилась фактически до трех основных вариантов – распространены два бензиновых двигателя объемом 1,4 л и 1,6 л. Но наибольшую популярность среди Мерседесов А-класса “на бляхах” в Украине снискал 1,7 литровый дизельный мотор.

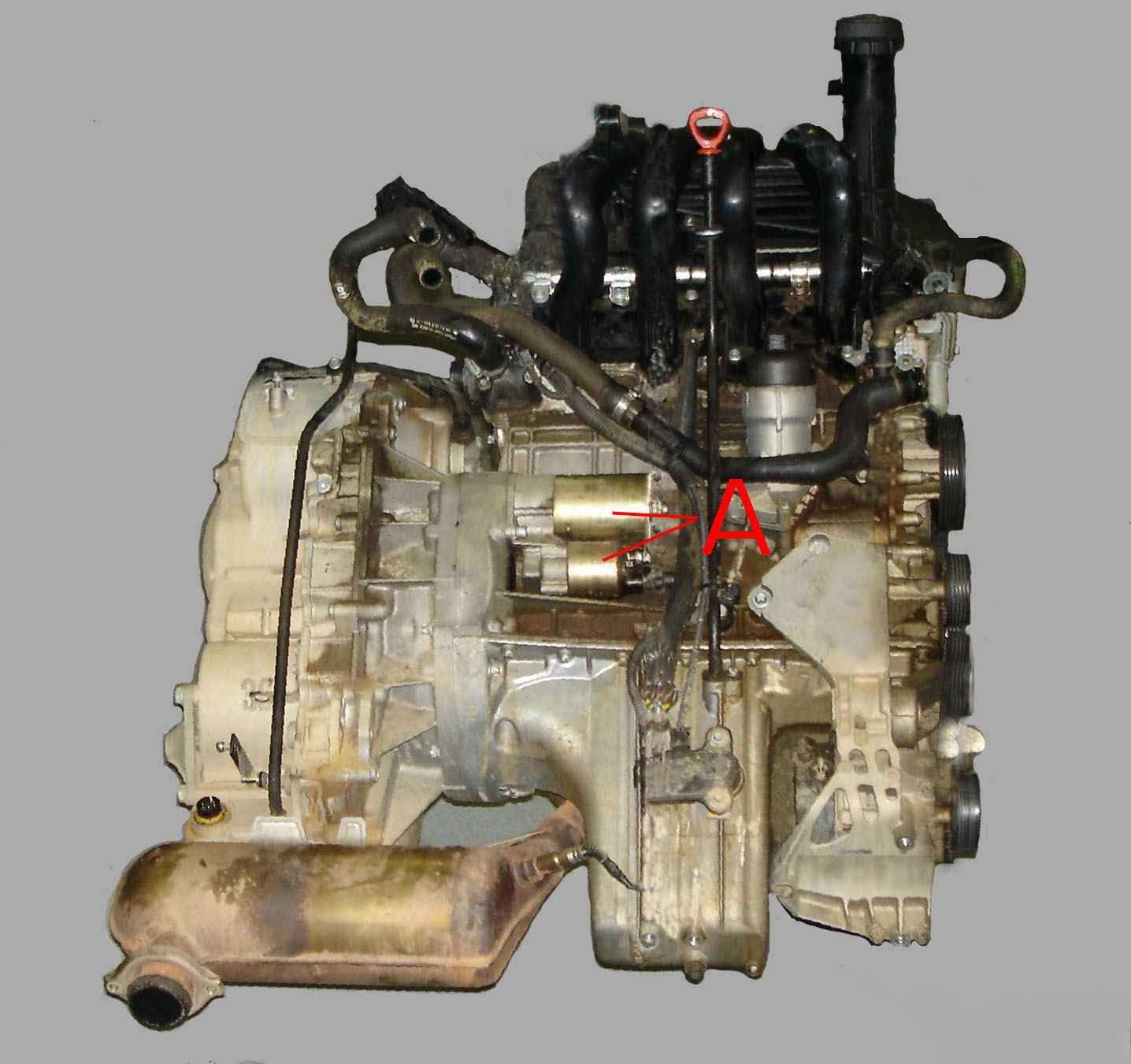

Чтоб добраться, к примеру, до стартера двигатель приходится вынимать из моторного отсека.

Общей бедой всех без исключения моторов является их расположение. В угоду компоновке двигатель лежит практически горизонтально. Такое решение позволило увеличить полезное пространство салона и существенно снизило центр тяжести. Но есть и побочный эффект – сложное и дорогое техническое обслуживание.

Для выполнения многих операций приходится снимать двигатель вмете с коробкой и подрамником. Например, ремонт стартера без демонтажа силового агрегата невозможен. Тоже самое касается, к примеру, замены помпы или цепи ГРМ. Для бензинового двигателя объемом 1,6 л. цепь с шестеренками, натяжителями и успокоителями стоит 150-200 долларов. Но работа по ее замене может стоить и 200-300 долларов. Ресурс однорядной цепи небольшой – 100-150 тыс.

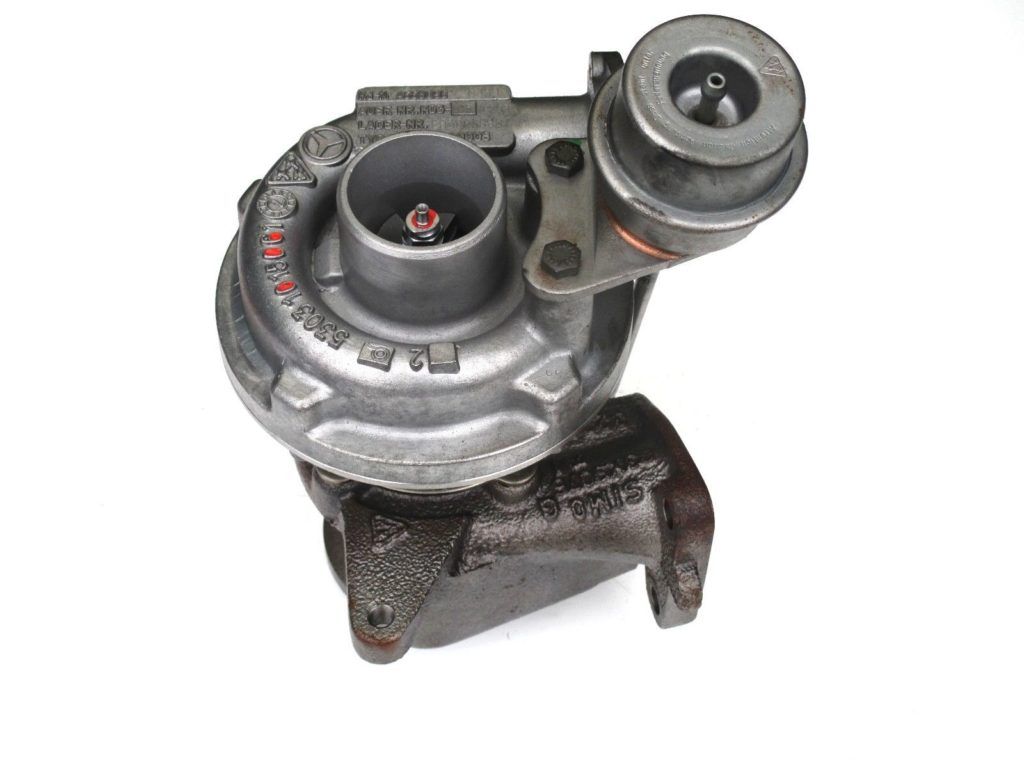

Восстановленная турбина стоит 600-700 долларов

Дизельные двигателя имеют свои нюансы. Их ресурс и долговечность сильно зависят качества и своевременности сервисного обслуживания. Традиционно, слабым местом является турбина, срок службы которой редко превышает 150 тыс км. Восстановленный в заводских условиях турбонагнетатель можно приобрести за 600-700 долларов. К счастью, расположен он удобно и операция по его замене обойдется в 50-100 долларов.

Также, как и у бензинового мотора, привод ГРМ дизеля осуществляется цепью. Но есть несколько версий дизелей, в одой из которых цепь двухрядная – ее ресурс сравним с ресурсом самого двигателя (400-500 тыс км). А версии с однорядной цепью требуют ее замены каждые 100-150 тыс. пробега. Суммарный бюджет такого мероприятия чуть больше чем у бензинового (запчасти на дизельный мотор дороже) – порядка 500-600 долларов.

Реставрированный ТНВД можно купить за 400 долларов

Коробки передач Mercedes-Benz A-Class

Механическую трансмиссию Mercedes-Benz A-Class сложно назвать надежной. Компоновка вынудила инженеров сделать корпус коробки плоским, что негативно сказалось на многих факторах. Отклонения от регламентной замены масла в коробке и несоблюдение рекомендаций по поводу качества и класса вязкости масла очень быстро выводят коробку из строя. Редко кто берется за ремонт таких МКПП. Благо на разборке их цена редко превышает 200-300 долларов. Автоматические коробки, напротив, более надежны. Но опять таки, только при неукоснительном соблюдении всех рекомендаций завода изготовителя.

Подвеска Мерседеса А-класса

Ходовая Mercedes-Benz A-Class рассчитана на качественные европейские дороги. Наши ухабы довольно быстро выводят из строя пружины задней подвески. Их ресурс порядка 50-80 тыс км, а стоимость около 30-50 долларов за неоригинальную единицу. Задние амортизаторы тоже требуют замены каждые 50-80 тыс км и стоят по 40-60 долларов за штуку. При пробеге более 150-200 тыс.км требуется полная ревизия задней подвески с заменой четырех сайлетблоков задней балки (около 100-150 долларов за детали и около 200 долларов за работу) и заменой втулок задних рычагов, которые стоят по 50 долларов за штуку. Задние подшипники ступицы меняются только вместе со ступицей. Цена одного – 100-150 долларов.

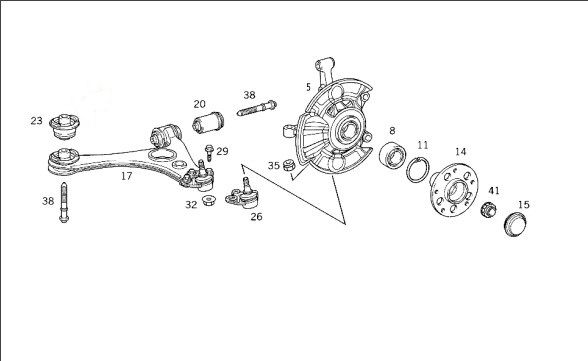

Передняя подвеска более надежна. Ресурс передних пружин и амортизаторов достигает 100 тыс км. Примерно столько же служат шаровые опоры и сайлетблоки передних рычагов. Бюджет на переборку передней подвески составит около 300-400 долларов включая запчасти и работу.

Передняя подвеска Mercedes-Benz A-Class достаточно надежная

Характерным слабым местом Mercedes-Benz A-Class являются шарниры равных угловых скоростей (ШРУСЫ). Родные оригинальные ходят по 100-150 тысяч, а вот неоригинальные редко выхаживают больше 50 тыс. Еще одно слабое место Мерседеса А-класса – генератор и компрессор кондиционера. Они расположены низко и в случае повреждения заводской защиты испытывают все прелести агрессивной окружающей среды – их поливает водой из луж и пескоструит дорожной пылью. За наличием и целостностью защиты обязательно нужно следить.

Электрика Мерседеса А-класса

Проблемы в электрической части Mercedes-Benz A-Class в подавляющем большинстве случаев возрастные. Растрескавшаяся изоляция, окисленные контакты, перегнившие провода – все это характерно для многих машин, чей возраст перевалил за 15 лет. Вот только в случае с A-Class далеко не каждый электрик сможет разобраться, где именно перегнил проводок. Для этого необходима не только высокая квалификация, но и весьма дорогостоящее оборудование. Без прибора под названием Star Diagnosis диагностировать Mercedes-Benz практически невозможно. Соответственно, обладая таким автомобилем, следует обращаться только на фирменный или специализированный сервис.

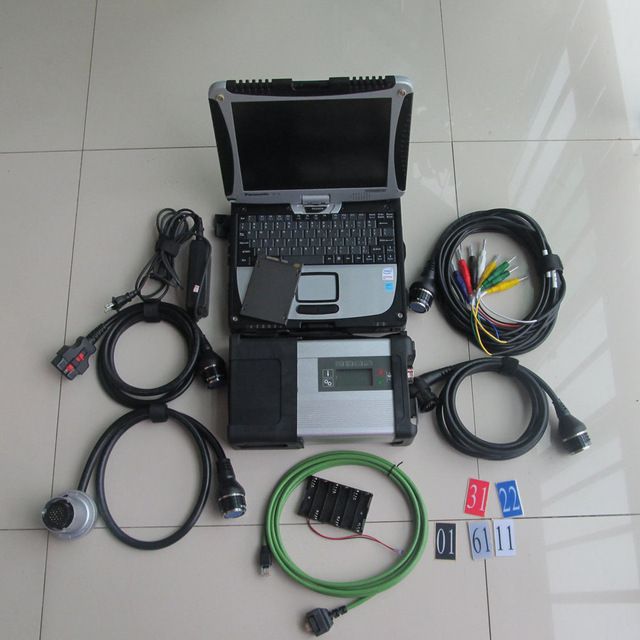

Дорогое диагностическое оборудование привязывает Mercedes-Benz A-Class к фирменному или специализированному сервису

Вывод Авто24

Неприятная часть владения Mercedes-Benz A-Class состоит в неизвестности его дальнейшей судьбы. Если он до сих пор «на бляхах», растамаживать его мало смысла. Зато если он на украинском номерах, на А-класс будет много дешевых запчастей на разборках. Однако на сервис придется заезжать часто.

Источник

Mercedes-Benz A-класса: нюансы конструкции и слабые места

Говорят, мал золотник, да дорог. И Mercedes-Benz A-класса первого поколения (W168) на вторичном рынке Беларуси своей ценой, сопоставимой с машинами С-класса, это только подтверждает. Правда, народ еще утверждает, что мал клоп, да… И судя по конструкции и сложностям в обслуживании, народ не врет. Итак, сегодня в рамках рубрики «Разборка» пытаемся докопаться до истины. О том, что представляет собой А-класс в ремонте, рассказывают наши партнеры со станции технического обслуживания СОО «ГАБИСГРУПП».

История модели

Инновации в создании Mercedes-Benz A-класса заключались в первом использовании так называемой «концепции сэндвича». Такое расположение агрегатов дает возможность получить меньшее количество травм при лобовом столкновении, так как при ударе агрегаты смещаются под сиденья водителя и пассажира. Отчет, составленный компанией Dekra в 2011 году, выявил, что среднее количество неисправностей у автомобилей 168-й серии выше, чем среднее количество неисправностей у всех автомобилей этого же класса (среднее значение в скобках). Обычно неисправности случаются у автомобилей, которые эксплуатируются уже продолжительное время: у них ломаются пружины, появляется ржавчина, особенно по краям дверей и под резиновыми уплотнителями, а также не блещут надежностью двигатели.

Этапы развития

Паспорт объекта

Mercedes-Benz A-класса, 2000 г.в., исполнение Classic, заявленный пробег 160 тыс. км, бензиновый двигатель объемом 1,4 л и мощностью 82 л.с. (код двигателя 166.940).

Осмотр кузова

Та легкость, с которой кузова Mercedes-Benz начали поддаваться ржавчине на машинах начиная с середины 90-х годов, уже стала притчей во языцех. Что же, сейчас и проверим состояние металла у нашего «пациента».

Низ дверей, а также задние арки «поплыли». Ржавчина предательски пробивается наверх и на кромках капота. А как дела обстоят под днищем?

… однако при виде коррозирующего бака закрадывается сомнение: возможно, предполагалось, что машина будет эксплуатироваться исключительно в странах с теплым климатом. Обратите внимание, что проушина, за которую бак крепится к кузову, выглядит особенно непрезентабельно. Также «рыжая чума» одолела большинство сварных швов, что хорошо видно на стыке кузова и пластиковой накладки, закрывающей пороги.

Поэтому пока вердикт следующий: Mercedes нуждается в дополнительной антикоррозийной обработке. Устойчивым к коррозии А-класс не назовешь.

Слабые места

Особенности конструкции

Замена свечей зажигания производится раз в 20 тыс. км, однако расположение катушки зажигания и трудности при ее демонтаже превращают вполне штатную операцию в настоящую проблему.

Добраться до масляного фильтра под силу лишь человеку с длинными руками, но достаточно миниатюрными ладонями.

Для замены лампочек в фарах необходимо сначала снять пластиковый лючок с подкрылка (кстати, он на подержанных машинах часто уже утерян), а затем и резиновую заглушку. На вывешенной машине сделать это относительно просто.

Особый интерес вызывает расположение аккумулятора в ногах переднего пассажира. По словам электрика, случаев попадания влаги в район батареи не регистрировалось, отсек защищен надежно.

С другой стороны, обслуживание Mercedes-Benz никогда не было дешевым.

Алексей ХВОЩИНСКИЙ
Фото Глеба МАЛОФЕЕВА
ABW.BY

Выражаем благодарность СОО «ГАБИСГРУПП» за помощь в организации съемок и написании материала
