Ремонт коробки передач КамАЗ
Ремонт коробки передач КамАЗ может понадобиться в процессе эксплуатации автомобиля. Особенности проведения и последовательтность некоторых работ по ремонту КПП КАМАЗ приведены ниже.

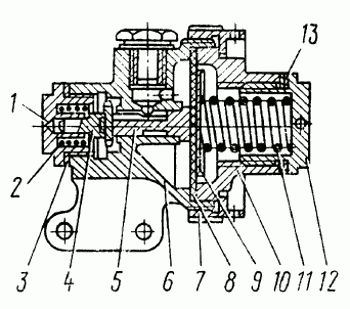

Для проверки редукционного клапана делителя снимите клапан с коробки передач КамАЗ и установите на стенд, который должен быть оборудован пневмосистемой с давлением воздуха 588. 686 кПa (6. 7 кгс/см2), которое подается на вход клапана. На выходе из клапана должен быть установлен манометр для контроля давления, обеспечивающий точность замера не менее 4,9 кПa (0,05 кгс/см2). Проверьте давление выходящего воздуха, которое должно быть 387. 436 кПa (3,95. 4,45 кгс/см2). Пpи несоответствии давления указанной величине снимите пломбу, выверните пробку 12 (рис. 143) и, подбирая необходимое количество шайб 13, отрегулируйте клапан и запломбируйте.

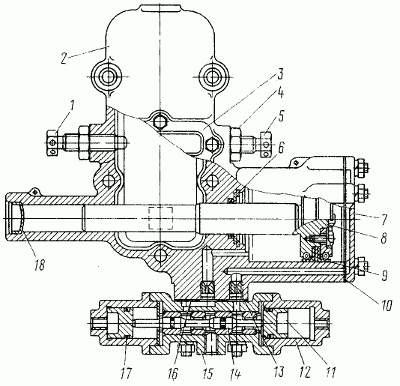

Для снятия и разборки крана управления делителем при ремонте выверните болты крепления трех воздуховодов, отсоедините кран 1 управления делителем (см. рис. 138) от кронштейна опоры 2, выверните винты крепления хомута троса к рычагу переключения передач, выньте резиновую втулку из корпуса опоры уплотнителя люка, выверните винты крепления крышки переключателя крана управления, осторожно снимите крышку с фиксаторами и пружиной, обратив внимание на сохранность шариков, и отсоедините трос от рычага переключателя. Снимите кран управления делителем в сборе и разберите его.

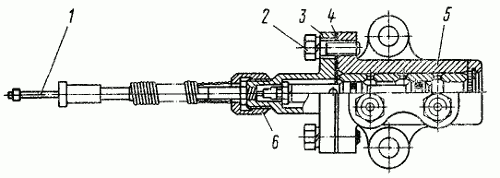

При частичной разборке: выверните болты 2 (рис. 144) крепления крышки 3 с тросом к корпусу 5 крана, промойте детали крана и смажьте рабочие поверхности деталей смазкой 158. Соберите кран управления. Смажьте трос, залив в оплетку троса с помощью масленки 10. 15 г масла ТСп-15К. При обрыве троса кран полностью разберите и замените трос, для этого отсоедините трос крана с крышкой 3 в сборе, отверните накидную гайку 6 и вытяните трос с золотником в сборе из оплетки троса, далее отверните контргайку 1 (рис. 145), выверните наконечник 3 троса из золотника 6. Изготовьте новый трос из винтового многожильного каната (сталь 65ГА ГОСТ 3062—80) диаметром 1,6 мм по размерам, указанным на рис. 130, вставьте новый трос в золотник, вверните наконечник троса, обеспечив осевое перемещение троса относительно золотника 0,1. 0,3 мм и надежно законтрите гайкой 1. Золотник 6 крана после сборки должен свободно вращаться относительно троса от руки. Соберите кран управления.
При проверке пневмосистемы на герметичность определите место утечки воздуха на слух. Поочередно перемещая переключатель управления в положение ВЫСШАЯ ПЕРЕДАЧА или НИЗШАЯ ПЕРЕДАЧА, прослушайте воздухопроводы пневмосистемы управления делителем, а нажав педаль сцепления до упора, — воздухопроводы системы переключения делителя.
Обнаруженную утечку устраните подтягиванием болтов или заменой уплотнительных шайб и неисправных воздухопроводов.
Регулирование зацепления зубчатых муфт синхронизатора делителя передач проводите при подведенном к пневмосистеме сжатом воздухе и нажатом до упора клапане включения делителя следующим образом:

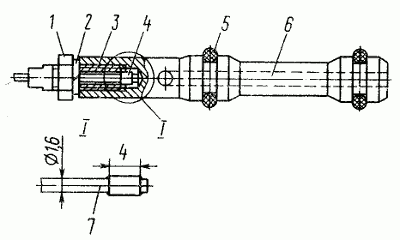

При ремонте дистанционного привода управления коробкой передач для снижения усилия при переключении передач замените смазку в трех опорах привода и сферических головках шарнирных соединений рычагов. Свежую смазку в опоры закачайте через пресс-масленки, ввернув их вместо пробок в корпусах опор.
Если после смазывания опор усилие на рычаге при переключении передач не изменилось или снизилось недостаточно, разберите опоры в следующем порядке:
Детали и полости опор промойте керосином или дизельным топливом, замените изношенные уплотнительные кольца. При сборке смажьте трущиеся поверхности смазкой 158; заложите свежую смазку в полости опор. После сборки отрегулируйте дистанционный привод.
Для регулирования дистанционного привода управления механизмом переключения передач КПП КамАЗ 14 и 15:
Для снятия и разборки опоры рычага переключения передач наклоните кабину, снимите шумоизоляционный чехол рычага переключения передач, детали уплотнителя опоры, отсоедините воздуховоды пневмосистемы делителя (коробки передач КамАЗ 15), кронштейн крепления генератора, тяги и тросы управления топливным насосом, снимите головку 6 (см. рис. 138) передней тяги, выверните болты крепления кронштейна опоры к двигателю и снимите опору, отсоедините кран 1 управления делителем и рычаг переключения передач.
Разберите опору в такой последовательности: снимите резиновый чехол 14 (см. рис. 139), держатель 9 колпака, пружину тормоза, нажимной диск 6, диск 8 тормоза, отверните гайку 15, извлеките пружину 10 и нажимную шайбу 11, снимите рычаг 4 наконечника, выньте штифты 16 и ось 12 наконечника рычага.
Детали промойте, трущиеся поверхности смажьте смазкой 158. При сборке, заворачивая гайку 15, совместите ее паз с пазом кронштейна и раскерните. Полость А опоры заполните смазкой 158. Наконечник 13 рычага должен поворачиваться во взаимно перпендикулярных направлениях усилием 24,5. 34,3 Н (2,5. 3,5 кгс), приложенным к конусной поверхности наконечника рычага.
Для регулирования зазоров между кареткой синхронизатора делителя и сухарями вилки переключения делителя передач снимите крышку 6 (см. рис. 137) смотрового люка картера делителя. Расконтрите и выверните два болта крепления вилки механизма переключения передач в делителе так, чтобы валик 13 с укрепленным на нем рычагом 16 перемещался свободно в осевом направлении, снимите механизм переключения делителя.

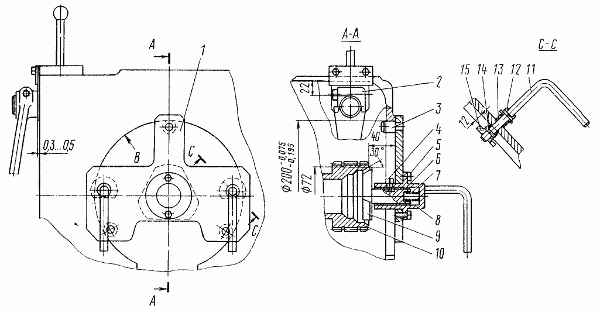

Сцентрируйте ведущий вал 2 делителя специальным приспособлением, которое состоит из корпуса с центрирующим устройством и двух зажимных рычагов. Для этого центрирующий конус 9 (рис. 147) вставьте во внутренний конус ведущего вала делителя, закрепив приспособление на картере делителя поворотом зажимных рычагов 11.
Установочные штифты 3 при этом центрируют приспособление относительно поверхности В, обеспечив смещение оси вала не более 0,2 мм.
Переместите вилку 14 (см. рис. 137) вправо до упора сухаря 15 в каретку синхронизатора 7. Перемещая валик 18 с закрепленным на нем рычагом 16 вправо, обеспечьте зазор 0,3. 0,6 мм, для чего между привалочной плоскостью картера делителя под корпус механизма переключения передач и головкой рычага 16 поместите установочную пластину 2 (см. рис. 147) толщиной 0,3. 0,5 мм. Переместите валик до упора головки рычага в пластину. Вверните и законтрите отгибными шайбами болты крепления вилки. Установите на место механизм переключения делителя передач и смотровую крышку 6 (см. рис. 137).
Возможные неисправности коробки передач КамАЗ
Таблица 26. Возможные неисправности коробки передач КамАЗ и способы их устранения
КПП с делителем. Устройство и ремонт
КПП с делителем на автомобиле Камаз применяется для повышения передач. В связи с тем, что делитель и КПП имеют общую систему смазки, то при ремонте КПП необходимо убедиться в исправности механизмов и деталей делителя, помимо того, что он сам выходит из строя,
Неисправности делителя
К основным неисправностям делителя относятся следующие: очень часто рассыпаются шариковые подшипники ведомого и ведущего валов. Роликовые подшипники шестерни повышенной передачи. Роликами разбивают поверхности вала и шестерни, оставляя на них характерные вмятины. Обламываются зубья шестерен, раскручиваются крепежные болты опорной шайбы ведомого вала.
При ремонте КПП обязательно необходимо разбирать и делитель. Потому что в делителе обязательно найдутся скрытые деффекты.
Разборка делителя
При помощи отверстии с резьбой, которые предусмотрены в крышке для снятия. Расстопориваем два болта и раскручиваем их, снимая опорную шайбу подшипника ведомого вала, затем приступаем к снятию роликового подшипника ведомого вала, для этого демонтируем стакан, в котором находится подшипник, раскрутив крепёжные болты, используем при этом резьбовые отверстия, предусмотренные для демонтажа стакана. Подшипник выходит вместе со стаканом. После этого при помощи деревянного бруска выбиваем вал из шарикового подшипника и выбиваем подшипник из корпуса делителя.
Разбираем первичный вал. Для этого раскручиваем стяжную гайку, у неё левая резьба, это удобнее сделать, зажав шлицевую часть вала в тиски. Снимаем маслонагнетающую шайбу, снимаем подшипник с втулкой, ведущую шестерню и роликовые подшипник
Дефектовка делителя
Дефектуем детали делителя, при необходимости меняем их на новые.Запчасти старайтесь приобретать оригинальные от завода производителя, лучше в технических центрах по ремонту и обслуживанию автомобилей КАМАЗ. В обычных магазинах зачастую продают запчасти похожие как оригинальные.
Внешне это можно определить. В первую очередь деталь должна иметь очень качественную обработку, никаких погрешностей и шероховатостей быть не должно. Особое внимание обратите на маркировку деталей, цифры должны быть выбиты равномерно, и хорошо читаться. Если вы плохо различаете хотя бы одну цифру или даже её часть, эта деталь служить вам не будет. Грубо говоря, заводскую деталь приятно взять в руки.
Сборка делителя камаз
Сборку делителя начинаем с установки промежуточного вала. Помещаем его в блок делителя.
Вставляем шариковый подшипник в корпус делителя и затем вставляем промежуточный вал в подшипник при помощи крепёжных болтов и опорной шайбы, не забывая при этом про стопорную пластину. Закрываем крышку подшипника промежуточного вала. Устанавливаем роликовый подшипник в стакан и устанавливаем с другой стороны вала.
Собираем первичный вал.
Устанавливаем роликовые подшипники.
Ставим ведущую шестерню.
Устанавливаем шариковый подшипник с втулкой, предварительно установив шпонку, обращаем внимание на то, чтобы канавка стопорного кольца на подшипнике была обращена от картера.
Устанавливаем штифт и маслонагнетательную шайбу. Закручиваем и стопорим гайку
Установка делителя на кпп
Перед установкой первичного вала в картере необходимо поместить синхронизатор и вилку с ползунами. Ползуны необходимо вставить в обойму синхронизатора. Можно сразу установить и вал переключения передачи. При этом крепёжные болты вилки должны быть обращены к двигателю. Устанавливая первичный вал необходимо совместить вырез ведущей шестерни с ведомой шестерней промежуточного вала и синхронизатор направить по шлицам первичного вала. Можно также сначала установить первичный вал. А затем синхронизатор, но возникает проблема при установке вилки. А именно установка ползунов в пазы синхронизатора. Это делается, хотя приходиться применять изобретательность. Некоторые умудряются менять ползуны, когда они выходят из строя, на рабочей машине не снимая КПП Камаз с делителем. Это занятие для ловких ребят.
Установка синхронизатора делителя камаз
Особое внимание хочу обратить на правильность расположения синхронизатора. Здесь очень многие делают ошибку, и приходится снимать КПП заново.С одной стороны синхронизатора шлицевая часть выступает больше чем с другой.Так вот большая выступающая часть должна быть обращена к КПП. Не ошибитесь.
Устанавливаем крышку заднего подшипника первичного вала, заменив в ней сальники.
Крышка заднего подшипника первичного вала должно плотно прижимать подшипник первичного вала, для этого используем регулировочные прокладки, учитывая толщину прокладки самой крышки. Затем устанавливаем вилку сцепления, вал вилки сцепления, выжимной подшипник и воздушный переключатель делителя.
При стыковке КПП с делителем камаз. необходимо не забыть про шайбу между подшипниками промежуточных валов. А также о роликовом подшипнике, который вставляется во внутреннюю полость первичного вала делителя.
Сборка КПП 152-своими руками
Разборка сборка КПП 152 обычное дело. Для водителей грузовых автомобилей. Данная модель КПП практична и достаточно вынослива, но в процессе эксплуатации из за нарушений связанных с её обслуживанием, она выходит из строя.
Первое с чем приходится сталкиваться при ремонте это отсутствие необходимого уровня трансмиссионного масла в картере коробки, вместо положенных 12 литров. С трудом обнаруживаешь 3 литра масла. А уже о том, что это масло менялось в положенный срок и говорить не приходится.
Некоторые где-то находят нигрол. А если к нему добавить качество продаваемых запасных частей, долго о причине поломок раздумывать не приходится. Всё это ведет к разрушению подшипников, осколки и ролики которых попадают между зубьев шестере. Ломают их, или в виду отсутствия правильно работающего сцепления разрушаются сами шестерни.
Большой сложности это не составляет и не требует применения специальных технологий. Единственное, хочу вас предостеречь от замены шестерен промежуточного вала. Шестерни посажены с посадкой и чтобы их демонтировать необходимо применять гидравлический пресс и соответствующие приспособления. При их отсутствии, это может либо не дать никаких результатов либо привести к травматизму.
Разборка КПП
Разбираем КПП, в первую очередь снимаем крышку КПП, затем снимаем первичный вал. Для этого необходимо снять крышку заднего подшипника первичного вала и выбить подшипни. Вал вместе с ним выходит из корпуса КПП. При снятии крышки, поосторожнее, со стопорами крепёжных болтов, как правило. Их тяжело найти в магазинах запчастей. Сняв первичный вал нам необходимо раскрутить стяжную гайку, имейте ввиду у неё левая резьба, раскрутив гайку. Снимаем шайбу и прижимную обойму синхронизатора, затем снимаем подшипник и меняем его на новый.
Снимаем вторичный вал в сбое, для этого необходимо снять крышку подшипника вторичного вала. И через технологические отверстия шестерни первой передачи, выбить задний подшипник вторичного вала. Задача не очень простая, следите за тем, чтобы не повредить шестерню и корпус КПП. Сняв подшипник, мы можем вынуть из корпуса вторичный вал в сборе.
Удобнее всего это сделать при помощи не жесткой проволоки. Один конец которой необходимо закрепить за шестерню первой передачи, просунув её через технологическое отверстие. Второй конец закрепляем за обойму синхронизатора. Вал тяжёлый осторожнее лучше всего его вынимать вдвоём. Так как необходимо направлять шестерню первой передачи, что бы она не цепляла за корпус КПП.
Сняв вторичный вал мы имеем возможность замены шестерён : первой передачи, заднего хода, второй передачи и синхронизатора второй- третьей передач. Для того чтобы заменить шестерню третьей передачи, шестерню четвёртой передачи и синхронизатор четвертой – пятой передач необходимо снять опорный роликовый подшипник. Для чего снимаем стопорное кольцо, подшипник снять удобнее всего при помощи съёмника.
Снимаем блок шестерен заднего хода, для этого откручиваем болт крепления стопора и снимаем стопор. Затем с внутренней стороны КПП выбиваем вал наружу и вынимаем блок шестерён.
Для снятия промежуточного вала необходимо раскрутить крышку сферического lk2 роликового подшипника, расстопорить болты крепления опорной шайбы раскрутить болты и снять шайбу. Сферический подшипник находится в стакане его удобнее всего снять из корпуса вместе со стаканом. После этого вал легко можно извлечь.
Дефектовка деталей КПП
Мы полностью разобрали КПП теперь можно сделать дефектовку деталей и при необходимости заменить их на новые. На что необходимо обратить внимание:
Сборка КПП 152
Установка промежуточного вала
Собирать КПП необходимо в обратном порядке. Помещаем промежуточный вал в корпус КПП, устанавливаем подшипники передний роликовый и задний сферический со стаканом. Прикручиваем опорную шайбу, стопорим её и закрываем заднюю крышку крепления сферического подшипника. Установив предварительно прокладки. Вал должен вращаться легко по инерции, при этом не должно быть даже малейших заеданий и закусываний вала.
Установка блока шестерен задней передачи
Если промежуточный вал вращается легко и свободно, переходим к установке блока шестерен задней передачи. Устанавливаем шайбы осевого смещения таким образом, чтобы находящиеся в них стопора, попали в пазы корпуса КПП. Направляем блок шестерен по ходу вала и вставляем вал, стопорим его стопорной пластиной.
Сборка первичного вала
На вал насаживаем подшипник, обращая внимание на проточку стопорного кольца в подшипнике. Она должна быть расположена от корпуса КПП. Одеваем обойму, шайбу. Закручиваем гайку. Вал готов к установке.
Сборка вторичного вала
. В первую очередь устанавливается шестерня третьей передачи, предварительно установив роликовый подшипник,
Затем устанавливается шестерня четвёртой передачи в сборе со стаканом и наборными роликами. Ролики ставятся в два ряда. Они разделены между собой кольцом. Предварительно поверхность стакана необходимо смазать литолом. Это необходимо для того что бы ролики прилипли к нему.
Стопор с пружиной устанавливается в специальный паз на вале и опорную шайбу. Шайбу проворачиваем по канавке в шлицах вала, предварительно утопив стопор, до щелчка стопора.
Устанавливается синхронизатор четвертой пятой передачи. Обратите внимание на то, что с разных сторон у него разный диаметр шлицевой части, поставьте его шлицевые части правильно, согласно шлицам сопрягаемых деталей.Устанавливаем опорный роликовый подшипник. Так чтобы его опорная шайба была прижата к шлице вой части вала, после чего установите стопорное кольцо.
С другой части вала устанавливаем синхронизатор второй-третьей передачи. Обратите внимание на то чтобы, выступающая часть его шлицов, была направлена в сторону первичного вала.
Устанавливаем роликовый подшипник и шестерню второй передачи, следим за тем, чтобы коническая часть шестерни была направлена в сторону синхронизатора.
Далее стакан и роликовый подшипник шестерни заднего хода, при этом отверстия масляного канала на валу и стакане должны совпасть. Устанавливаем муфту и стакан с роликовым подшипником шестерни первой передачи, устанавливаем шестерню первой передачи. Устанавливаем опорную шайбу.
Установка вторичного вала
Вторичный вал в сборе помещаем в корпус КПП.
Затем устанавливается задний подшипник вторичного вала в корпус блока
Установка первичного вала
Вставляется первичный вал. В нем есть прорезь которая позволяет не задевать шестерню промежуточного вала
Теперь наша задача установить крышки заднего подшипника первичного вала и заднего подшипника вторичного вала. Они должны плотно прижимать подшипники к корпусу КПП, что подшипники не имели возможность вращаться в корпусе. Для этого используем регулировочные прокладки. Подбирая регулировочные прокладки учитываем толщину уплотнительных прокладок крышек так, чтобы прижав подшипник, крышка плотно прижалась к корпусу КПП.
Установив заднюю крышку, устанавливаем фланец крепления карданного вала и затягиваем гайку.
Перед установкой верхней крышки КПП проверяем: не болтаются ли вилки переключения передач на валах, и в каком состоянии находятся сухари. Без необходимости их лучше не трогать, в магазине вы приобретёте, как правило, самодельные изделия непонятного качества.
Как видите сборка КПП 152 работа не сложная. Здесь важнее внимание и аккуратность, проверяйте за собой каждый шаг, спешка выльется в неисправность.
И не экономьте на хорошем трансмиссионном масле, то что КПП должны работать на нигроле это дедовское заблуждение.
КОРОБКА ПЕРЕДАЧ, РЕМОНТ КПП
КОРОБКА ПЕРЕДАЧ
На автомобили КамАЗ устанавливаются две модели коробок передач: на одиночных автомобилях — пятиступенчатая коробка передач модели 14; на автомобилях-тягачах, предназначенных для работы в составе автопоездов, — десятиступенчатая коробка передач модели 15, состоящая из основной пятиступенчатой коробки передач и переднего двухступенчатого редуктора-делителя. Делитель имеет высшую и низшую (прямую) передачи и в сочетании с основной пятиступенчатой коробкой позволяет получать десять передач переднего хода и две заднего хода.
Применение делителя передач улучшает тягово-экономические качества автомобиля, облегчает управление автомобилем, так как при его использовании уменьшается частота переключения передач рычагом переключения.
На модернизированных моделях автомобилей повышенной грузоподъемности устанавливаются короб ки передач модели 152, имеющие следующие конструктивные отличия от коробки передач модели 15:
— усилены шлицы первичного вала делителя, каретки и муфты синхронизатора за счет увеличения высоты зубьев;
— упрощена пневматическая схема управления делителем передач (исключены два воздухопровода, колодка крепления воздухопроводов) за счет применения пластмассовых воздухопроводов от крана управления делителем;
— применены бесшпоночные соединения шестерен и промежуточного вала за счет увеличения натяга;
— исключено замковое устройство в шлицевом соединении каретка синхронизатора 4-5 передач-вал вторичный коробки передач (в целях повышения долговечности соединения);
— для предотвращения самовыключения 4 и 5 передач применено четырехградусное утонение зубьев муфт каретки синхронизатора4-5 передач (вместо полутороградусного) и, соответственно, зубьев муфты первичного
вала и шестерни 4 передачи,так-же увеличена высота зубьев муфт;
— установлен подшипник передней опоры вторичного вала большей нагрузочной способности;
— расширен зубчатый венец шестерни 4 передачи для увеличения несущей способности.
Коробка передач модели 14 (рис. 128) состоит из следующих основных узлов: картера 34 коробки передач, в котором смонтированы ведущий 1, ведо мый 35 и промежуточный 33 валы в сборе с шестернями, синхронизаторами и подшипниками; блока шестерен 14 заднего хода; верхней крышки 18 коробки с механизмом переключения передач в сборе. К переднему торцу картера коробки передач прикреплен картер 38 сцепления.
Подшипники валов закрыты крышками с уплот-нительными прокладками. Крышка 2 заднего подшипника ведущего вала внутренней расточкой центрируется по наружной обойме подшипника; поверхность крышки, обработанная по внешнему диаметру, является центрирующей поверхностью для картера сцепления. Во внутреннюю полость крышки вставлены две самоподжимные манжеты 39. Рабочие кромки манжет имеют правую насечку. Внутренняя полость большего диаметра предназначена для размещения в ней маслонагнетающего устройства; спиральные лопатки на торце крышки препятствуют раскручиванию масла в полости нагнетания масло-нагнетающим кольцом, уменьшая тем самым центробежные силы, а значит способствуют повышению избыточного давления масла в полости нагнетания. В верхней части крышки имеется отверстие для подвода смазки из маслонакопителя коробки передач в полость нагнетания. Крышка 20 заднего подшипника ведомого вала крепится к заднему торцу картера коробки передач и центрируется по наружной обойме заднего подшипника 22 ведомого вала. В задней части крышки установлена манжета 25 с пыльником, на рабочей кромке которой имеется левая насечка. В нижней части крышки в специальной расточке помещен валик, выполненный заодно с шестерней 10 (рис. 129) червячной пары привода спидометра. На выступа ющем конце валика, имеющем лыску, установлена ведущая шестерня 12 цилиндрической пары сменных шестерен привода спидометра. Ведомая цилиндрическая шестерня 13 установлена на валике 14 привода спидометра, который вращается в расточке фланца 16 датчика привода спидометра. Полость сменных шестерен изолирована от масляной ванны коробки передач, а шестерни смазываются консистентной смазкой ЦИАТИМ-201, закладываемой при сборке. От вытекания смазка удерживается масло-сгонной резьбой, выполненной на валике, и манжетой. Для обеспечения правильности показания спидометра числа зубьев сменных цилиндрических шестерен подбираются в зависимости от передаточного числа главной передачи (табл. 21).
В приливах правой стенки картера коробки передач выполнена расточка, в которую запрессована ось 12 (см. рис. 128) блока шестерен заднего хода. Для предотвращения от выпадания ось закреплена стопорной шайбой 17, привернутой болтом 16, имеющим сверление, в которое вставлен пластмассовый штифт. Штифт уплотняет резьбовое соединение и препятствует вытеканию смазки.
Во внутренней полости картера в передней части левой стенки отлит маслонакопитель, куда при вращении шестерен забрасывается масло и по сверлению в передней стенке картера поступает в полость задней крышки ведущего вала и на маслонагнетающее кольцо.
