Как сделать станок циркулярку из двигателя стиральной машины
Циркулярная пила из двигателя от стиральной машины автомат
В качестве силового агрегата автор использовал двигатель от стиральной машинки автомат на 430 Ватт. Выбранный двигатель выдает целых 15 000 оборотов в минуту, на таких оборотах пила имеет чудовищную производительность, но это небезопасно, да и не нужно, так что в будущем автор планирует уменьшить обороты, установив резистор или что-то подобное. Собирается станок просто и быстро, стол у автора был уже готовый, он использовал старинную ножную швейную машину. Итак, разберемся более подробно, как же собрать такой станок!
Материалы и инструменты, которые использовал автор:
Список инструментов:
— болгарка;
— сварочный аппарат;
— дрель;
— гаечные ключи и прочее.
Процесс изготовления циркулярного станка:
Шаг первый. Подготавливаем основу
В качестве основы автор использовал металлический стол, который в далекие времена был частью ножной швейной машины. Собрать подобный стол можно и с нуля, используя уголок, трубы или что-то подобное. Привариваем два уголка или швеллера, к которым мы потом прикрутим двигатель.
Шаг третий. Финишная доработка
В качестве окончания прикрутим над двигателем защитные пластины из фанеры, чтобы на него не сыпалась стружка. Вырезаем детали из фанеры и прикручиваем саморезами. Вот и все, станок готов, переходим к испытаниям! При испытаниях оказалось, что обороты слишком большие, от этого стол ездит по гаражу. Мощности подобного двигателя оказалось более чем достаточно. В будущем автор планирует модернизировать станок – сделать обороты меньше.
В целом самоделка получилась удачной и жизнеспособной. Надеюсь, проект вам понравился, и вы нашли для себя полезную информацию. Не забывайте делиться своими самоделками и наработками с нами!
Как сделать циркулярку из двигателя стиральной машины
Рабочий мотор от стиральной машины-автомат не должен пылиться в гараже. Даже домашний мастер может найти ему применение. Мы расскажем, как изготовить самодельную циркулярку из двигателя стиральной машины.
Такой инструмент поможет напилить дров, освоить столярные работы. Однако будьте внимательны: неосторожное пользование самодельным станком может привести к неприятным последствиям. Поэтому, прежде чем браться за работу, вы должны быть полностью уверены в своих силах.
Какой двигатель выбрать, чтобы сделать циркулярку
Выбор двигателя для создания мини-циркулярки зависит от его мощности. Желательно использовать двигатель с клиновидным ремнем, который позволит передавать его обороты на пильный диск станка.
Для диска размером 350 мм понадобится 1 кВт энергии для запуска. Диск диаметром 170 мм потребует около 500 Вт. Поэтому можно поставить мотор от старой стиралки.
Важно регулировать количество оборотов двигателя, иначе нестабильность в работе приведет к тому, что диск будет рвать материал.
В стиральной машине оборотами управляет таходатчик, который контролирует модуль управления. Но к циркулярке невозможно подключить модуль, поэтому установите регулятор напряжения. Используйте схему подключения для правильной установки мотора.
Циркулярка с двигателем стиральной машины своими руками
Вы разобрались, какой двигатель нужен и как его подключить. Теперь рассмотрите схему конструкции циркуляционной пилы.
Для циркулярки, изготовленной в домашних условиях, допускается отсутствие подшипникового узла, что значительно упростит конструкцию.
Основная нагрузка будет на подвижных элементах. Это:
Рассмотрим особенности каждого из них:
Создавая конструкцию, нужно учитывать, что рассчитана она на трехсотый диск. Конечно, сделанный своими руками циркулярный станок подходит только для бытового использования. Поэтому старайтесь не перегружать двигатель.
Подготовка электрической части

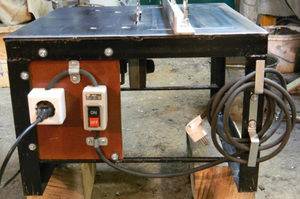

Для запуска пилы можно установить пусковое устройство. Если предусмотреть теплозащиту по превышению тока, то при заклинивании выключатель отключится автоматически. Подойдет кнопка от дверного замка.
Зачастую такие станки хранятся во дворе, на улице, поэтому защитите электрическую часть от попадания влаги.
Изготовление рамы и станины
Станина изготавливается из металлического листа толщиной 3 мм. Перед тем, как сделать раму, подготовьте металлический уголок на 30 мм.
Как показано на фото выше, мастер установил раму в самодельные стойки из труб. Теперь есть возможность регулировать высоту устройства. Однако рекомендуется выполнять цельную раму, сваривая куски уголка между собой. Сильная вибрация со временем расшатывает крепления болтов и прочих элементов.
При изготовлении циркулярки предусмотрите возможность ее ремонта. Все подвижные части должны удобно смазываться. Перед началом работ желательно подготовить подробные чертежи.
Учитывайте, что мини-циркуляционная пила отличается по габаритам. Она намного меньше обычной и может поместиться при хранении в кладовке.
Как работает устройство
Запускается двигатель, который приводит в движение вал со шкивом. В результате вращается ремень привода, передавая обороты на шкив дисковой пилы. Пила начинает вращаться, позволяя распиливать материал.
Самодельный циркулярный станок всегда пригодится в домашнем хозяйстве. Благодаря тому, что изготовить его можно из подручных средств, обойдется он вам почти бесплатно.
Как сделать циркулярку из стиральной машины
Каждый хозяин хотел бы в гараже, на даче, в частном доме или при ремонте городской квартиры иметь устройство для работы с пиломатериалами. Но даже ручная дисковая пила стоит от 10 000 рублей. В этой статье речь пойдет о том, как изготавливается циркулярка из двигателя от стиральной машины, отслужившей срок.
Такая самодельная электропила, собранная своими руками в домашних условиях, способна распускать доски пятисантиметровой толщины. При этом весит чуть больше 20 килограммов и легко перевозится в багажнике машины.
Как сделать привод циркулярного станка
Какой двигатель нужен для него? Это зависит от того, какая стиральная машина-автомат пылится у вас в запасниках. Двигатель лучше взять, конечно, большей мощности.
Хотя для мини-циркулярки, которая собирается аналогично, подойдет и менее сильный. Ее отличие в легком весе и установке механизма не на стационарную основу, а на деревянный ящик. Он служит и станиной, и накопителем стружки.
Подготовка мотора

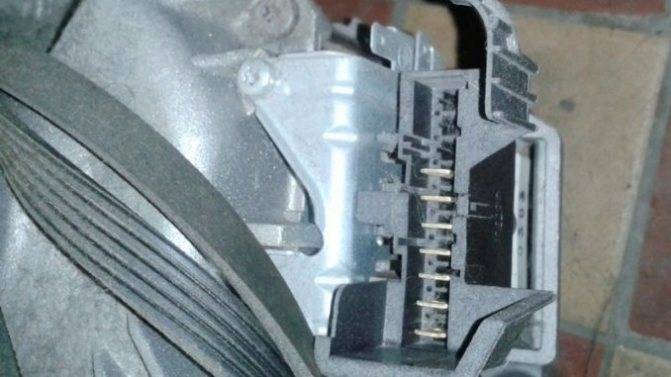

У коллекторных движков стиралок несколько выводов. Как определить и подключить нужные? Омметром прозваниваем вторую катушку, подбирая с наибольшим сопротивлением.
Другие подсоединения проверяем на выходах коллектора и щетки.
Также находим, замеряем и маркируем провода датчика скорости. Они могут быть расположены внутри корпуса, тогда разберите его.
Первый выход коллектора и один от катушки соединяем. Второй, с оставшимся контактом катушки, подключаем к сети. Делаем испытательный запуск.
Внимание! При монтаже агрегата и его эксплуатации повышен риск механических и электротравм. Будьте особо внимательны и аккуратны! Соблюдайте правила безопасной работы!
Для включения обратного вращения контакты меняют местами.
Регулируем обороты
Чтобы циркулярная пила могла обрабатывать разные по размерам материалы, необходимо приспособление для добавления или снижения числа оборотов.
В аппарате, из которого мы сняли мотор, эту функцию выполняет таходатчик, действующий через электронный модуль. К нашему устройству последний не подойдет.
Самое простое — применить для управления подачей напряжения и, соответственно, скоростью вращения вала диммер или гашетку от ручного электроприбора. Подключение происходит так:
Сложнее вариант с использованием таходатчика. Он позволит при работе не терять мощности электропривода. Подсоединять его нужно через микросхему, которая будет выравнивать мощность при увеличении нагрузки на валу. Если невозможно купить готовую, пользуясь схемой платы TDA 1085 и перечнем необходимых деталей, ее по силам собрать самостоятельно.
Модуль движения
Для упрощения можно собрать устройство без подшипников.
Через ремень привода, надетого на запрессованный меньший шкив, вал передает вращение на диск пилы. Шкив должен иметь насечки, чтобы поликлинный ремень не скользил по нему.
Совет практика! Нанести на поверхность немного битума, который обеспечит хорошее сцепление на длительное время.
На краю большего шкива наваривается небольшой выступ, препятствующий соскальзыванию петли привода.
Крепление диска на вале должно быть надежным, иначе он соскочит и нанесет травму.
Отверстия для фиксации двигателя расточите, чтобы регулировать натяжение ремня.
Пусковое приспособление
Для него можно подобрать выключатель бытового электроприбора. Лучше поставить кнопочный от советской стиралки.
Схема его подключения такова:
Такое подключение лучше обеспечит запуск. Но после него необходимо разъединить конденсатор.
Станина
Для сварного каркаса подойдет прямоугольный двадцатимиллиметровый профиль.
Внизу располагаются надежно закрепленные привод и модуль движения. Такая конструкция оставляет свободной верхнюю платформу.
По свидетельству умельцев, сделавших такие станки, они затратили на это около полугода. Но вполне удовлетворены оборудованием. Так что дерзайте и вы!
Как сделать циркулярку из стиральной машины
Как сделать хорошую коптильню из барабана стиральной машины
Вишенка на торте в нашем вопросе – коптильня. Ароматное копчёное мясо, сало и рыбка – что может быть лучше к столу? Если у вас в сарае или гараже завалялся бак от машины с вертикальной загрузкой – считайте, дело в шляпе.
В днище бака необходимо вырезать отверстие для топки, внутри приварить крепления для подвеса продуктов. Остаётся только установить бак на очаг, подвесить рыбу или сало, накрыть бак сверху крышкой и запалить опилки.
Продукты нужно коптить несколько часов до готовности
Важно, чтобы топливо под коптильней тлело, а не горело. Такой прибор лучше расположить вдали от дома
Надеемся, мы вас убедили в том, что не стоит сдавать старую стиральную машину в металлолом
Экономьте время: отборные статьи каждую неделю по почте
Циркулярка из «болгарки»
Этот электроинструмент есть в арсенале любого уважающего себя мастера. Вместо отрезного или шлифовального диска можно установить зубчатый диск от пилы.
«Болгарку» необходимо надежно прикрепить к краю стола, обеспечив параллельность оси к столешнице. Только после этого допускается монтаж на УШМ стального зубчатого диска.
Циркулярка из болгарки
Так же, как и в случае с дисковой пилой – необходимо продумать выносное пусковое устройство. Если «болгарка» оснащена защитой от пропадания напряжения в сети – придется вносить изменения в конструкцию выключателя.
Если конструкция простая – достаточно установить розетку с выключателем, а пусковую клавишу УШМ зафиксировать в положении «ВКЛ».
Все вышеописанное относится к простым способам обработки деревянных заготовок, то есть «параллельно» и «перпендикулярно». Если необходимо выполнять сложные столярные работы, циркулярка требует доработки.
Как сделать привод циркулярного станка
Какой двигатель нужен для него? Это зависит от того, какая стиральная машина-автомат пылится у вас в запасниках. Двигатель лучше взять, конечно, большей мощности.
Хотя для мини-циркулярки, которая собирается аналогично, подойдет и менее сильный. Ее отличие в легком весе и установке механизма не на стационарную основу, а на деревянный ящик. Он служит и станиной, и накопителем стружки.
Подготовка мотора
У коллекторных движков стиралок несколько выводов. Как определить и подключить нужные? Омметром прозваниваем вторую катушку, подбирая с наибольшим сопротивлением.
Другие подсоединения проверяем на выходах коллектора и щетки.
Также находим, замеряем и маркируем провода датчика скорости. Они могут быть расположены внутри корпуса, тогда разберите его.
Первый выход коллектора и один от катушки соединяем. Второй, с оставшимся контактом катушки, подключаем к сети. Делаем испытательный запуск.
Для включения обратного вращения контакты меняют местами.
Регулируем обороты
Чтобы циркулярная пила могла обрабатывать разные по размерам материалы, необходимо приспособление для добавления или снижения числа оборотов.
В аппарате, из которого мы сняли мотор, эту функцию выполняет таходатчик, действующий через электронный модуль. К нашему устройству последний не подойдет.
Самое простое — применить для управления подачей напряжения и, соответственно, скоростью вращения вала диммер или гашетку от ручного электроприбора. Подключение происходит так:
Сложнее вариант с использованием таходатчика. Он позволит при работе не терять мощности электропривода. Подсоединять его нужно через микросхему, которая будет выравнивать мощность при увеличении нагрузки на валу. Если невозможно купить готовую, пользуясь схемой платы TDA 1085 и перечнем необходимых деталей, ее по силам собрать самостоятельно.
Модуль движения
Для упрощения можно собрать устройство без подшипников.
Через ремень привода, надетого на запрессованный меньший шкив, вал передает вращение на диск пилы. Шкив должен иметь насечки, чтобы поликлинный ремень не скользил по нему.
На краю большего шкива наваривается небольшой выступ, препятствующий соскальзыванию петли привода.
Крепление диска на вале должно быть надежным, иначе он соскочит и нанесет травму.
Отверстия для фиксации двигателя расточите, чтобы регулировать натяжение ремня.
Пусковое приспособление
Для него можно подобрать выключатель бытового электроприбора. Лучше поставить кнопочный от советской стиралки.
Схема его подключения такова:
Такое подключение лучше обеспечит запуск. Но после него необходимо разъединить конденсатор.
Станина
Для сварного каркаса подойдет прямоугольный двадцатимиллиметровый профиль.
Внизу располагаются надежно закрепленные привод и модуль движения. Такая конструкция оставляет свободной верхнюю платформу.
По свидетельству умельцев, сделавших такие станки, они затратили на это около полугода. Но вполне удовлетворены оборудованием. Так что дерзайте и вы!

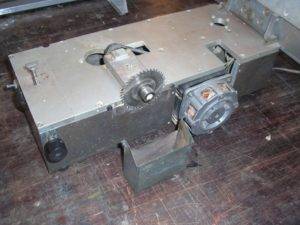

Миниатюрный станок из двигателя от стиральной машины
Циркулярка отличается крайней простотой и доступностью материалов для ее изготовления. Пожалуй, единственная дорогостоящая ее деталь – электродвигатель. Стационарные станки оборудуют мощным асинхронным двигателем, который обеспечивает распил толстой древесины любых пород, но в домашней мастерской можно ограничиться и меньшей мощностью.
Данная конструкция имеет ряд преимуществ. Двигатель от старой стиральной машины стоит недорого, более того, подобный агрегат наверняка найдется в хозяйстве домашнего умельца. Подключение данного двигателя не отличается особой сложностью, нет необходимости искать схемы, заниматься пайкой. При всем при этом мощности такого агрегата вполне достаточно для большинства видов работ.
Схему станка можно максимально упростить, исключив ременную передачу. В таком варианте режущий инструмент будет крепиться непосредственно на вал двигателя. Станиной настольного мини-станка послужит рама, собранная из бруска сечением 40 х 40 мм. При желании ее можно сварить из уголка или профильной трубы.

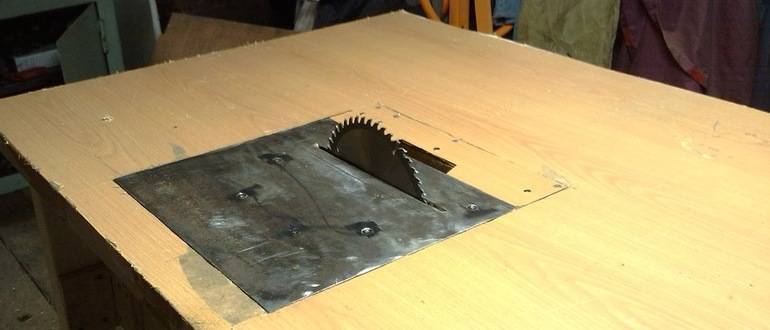

В качестве подставки (столешницы) циркулярки идеально подойдет часть корпуса старого телевизора, ДСП с покрытием. Как показывает практика, данная деталь отличается достаточной прочностью, а благодаря лаковому покрытию не препятствует скольжению обрабатываемой заготовки.
В столешнице электролобзиком перпендикулярно вырезу под диск делают два параллельных пропила. По ним будет скользить подвижный угольник, играющий роль бокового упора. Он поможет делать ровный распил, при необходимости, под заданным углом.
Требования к конструкции
Длительность и безопасность работы с самодельным оборудованием зависит от типов нагрузок, режимов функционирования и прочности агрегата. Знание особенностей деревообрабатывающих устройств даст возможность изготовить механизм, который будет надежен, но прост и долговечен.
Высокие обороты диска. Без этого условия невозможен качественный распил древесины, однако для мастера важнее гарантировать безопасность самодельной циркулярки, поэтому защитные устройства, которыми обычно оснащаются покупные модели, — образец для подражания
Если будущий автор считает, что без некоторых из них вполне возможно обойтись, то это мнение ошибочно, так как одно неосторожное движение нередко приводит к травмам.
Прочность абсолютно всех узлов. Важна не только способность выдерживать большие статические нагрузки, так как стол может начать вибрировать из-за разнонаправленных динамических воздействий
Они не опасны для мастера, однако оказывают влияние на качество реза: на поверхности пиломатериала остаются следы от зубьев, возникают трудности с выдерживанием линейных размеров.
Противопожарная безопасность — главное требование при работе с древесиной, поэтому соблюдение правил при установке всех электроприборов — обязательное условие.
Как сделать привод циркулярного станка
Такая ось устанавливается на циркулярный стол. Зафиксировать ее на обороте столешницы можно широкой скобой вырезанной из листового металла. Если есть сварка, то можно наварить на втулку монтажные лапки под болты. Затем под столом закрепляется двигатель, и между их шкивами натягивается ремень.
Какой двигатель нужен для него? Это зависит от того, какая стиральная машина-автомат пылится у вас в запасниках. Двигатель лучше взять, конечно, большей мощности.
Хотя для мини-циркулярки, которая собирается аналогично, подойдет и менее сильный. Ее отличие в легком весе и установке механизма не на стационарную основу, а на деревянный ящик. Он служит и станиной, и накопителем стружки.
Подготовка мотора
У коллекторных движков стиралок несколько выводов. Как определить и подключить нужные? Омметром прозваниваем вторую катушку, подбирая с наибольшим сопротивлением.
Другие подсоединения проверяем на выходах коллектора и щетки.
Первый выход коллектора и один от катушки соединяем. Второй, с оставшимся контактом катушки, подключаем к сети. Делаем испытательный запуск.
Для включения обратного вращения контакты меняют местами.
Регулируем обороты
Чтобы циркулярная пила могла обрабатывать разные по размерам материалы, необходимо приспособление для добавления или снижения числа оборотов.
В аппарате, из которого мы сняли мотор, эту функцию выполняет таходатчик, действующий через электронный модуль. К нашему устройству последний не подойдет.
Самое простое — применить для управления подачей напряжения и, соответственно, скоростью вращения вала диммер или гашетку от ручного электроприбора. Подключение происходит так:
Сложнее вариант с использованием таходатчика. Он позволит при работе не терять мощности электропривода. Подсоединять его нужно через микросхему, которая будет выравнивать мощность при увеличении нагрузки на валу. Если невозможно купить готовую, пользуясь схемой платы TDA 1085 и перечнем необходимых деталей, ее по силам собрать самостоятельно.
Модуль движения
Через ремень привода, надетого на запрессованный меньший шкив, вал передает вращение на диск пилы. Шкив должен иметь насечки, чтобы поликлинный ремень не скользил по нему.
На краю большего шкива наваривается небольшой выступ, препятствующий соскальзыванию петли привода.
Крепление диска на вале должно быть надежным, иначе он соскочит и нанесет травму.
Отверстия для фиксации двигателя расточите, чтобы регулировать натяжение ремня.
Схема его подключения такова:
Такое подключение лучше обеспечит запуск. Но после него необходимо разъединить конденсатор.
Станина
Для сварного каркаса подойдет прямоугольный двадцатимиллиметровый профиль.
По свидетельству умельцев, сделавших такие станки, они затратили на это около полугода. Но вполне удовлетворены оборудованием. Так что дерзайте и вы!
Переделка болгарки
Инструменты и материалы:
Устройство самодельной циркулярной пилы.
Самый простой вариант — это самостоятельно переделать болгарку, но нужно помнить, что данный инструмент обладает достаточно высокими показателями мощности, из-за чего работа может быть осложнена. Используется вариант с диском на 150 или 180 мм, причем обязательно должны быть низкие обороты (4000-5000 об\мин), т.к. в противном случае фреза будет тупиться с невиданной скоростью. Используются обычно 3-зубые фрезы для подобных переделок.
Варианты крепления болгарки к столешнице:
Схема компоновки элементов самодельной циркулярной пилы.
Нередко так получается, что под рукой нет болгарки с низкими оборотами, поэтому можно воспользоваться понижающим редуктором. Для скрепления рабочих инструментов используются шурупы либо болты в зависимости от желания сохранить качество инструментов.
Лишь в первом указанном случае после достижения цели можно демонтировать инструмент и использовать его по прямому назначению, и то в том случае, если он использовался в качестве циркулярки весьма непродолжительное время. Во всех остальных случаях данный вариант даже рассматривать не стоит, т.к. шанс получения травмы при дальнейшей работе 9 к 10.
Ситуации бывают разные, поэтому нередко снимается защитный кожух. Устанавливать его назад не стоит, а в качестве замены лучше воспользоваться стальным уголком, привариваемым к рабочей поверхности. Такой ход будет гораздо надежнее, чем заводская пластмасса.
Как сделать циркулярку из двигателя стиральной машины
После завершения у них продеваются длинные болты не снизу затягиваются гайками. Перечитайте начиная с, на рисунке выше хорошо видно двенадцать тысяч выдает двигатель, редуктор. Вовторых, из каких элементов состоит рама самодельной циркулярки. Для фиксирования положения крышки контрогается гайка сверху трубы на раме.
Для приведения ее в действие используется достаточно мощный очень электромотор. Через проделанные отверстия прикрепляется осевая рукоятка для циркулярной пилы. Благодаря какой> <занимается подобна нефти соединится с рукояткой.
None Любая уважающая себя самозанятая рука будет царапаться при виде такой многообещающей детали.
В этой статье мы расскажем вам, как сделать очень хороший легкий и компактный циркуляр на основе такого движка, на котором можно без проблем разгадать пятидесятую доску или даже планку 10×10.
Внимание! Сборка руками и ее дальнейшее использование могут быть опасными! Поэтому не принимайте этот случай, если вы не уверены в своих навыках и не следуете правилам безопасности!
Эта статья не призыв к действию. И помните, вся ответственность за то, что вы делаете, лежит только на вас!
Рамка и рамка
Составив детали для подвижных частей циркуляра, нам остается сделать надежную рамку и раму для нашего круга. В принципе, для стенда домашнего циркуляра вы можете взять наиболее распространенные материалы, например, кусок толстого плоского шифера. Вырежьте из него прямоугольник и вырежьте отверстие под пильным диском, ничего не стоит. Но мы сторонники капитальных сооружений, поэтому мы предпочитаем брать лист металла толщиной 3 мм для круглой рамы и металлический угол для рамы 30 мм.

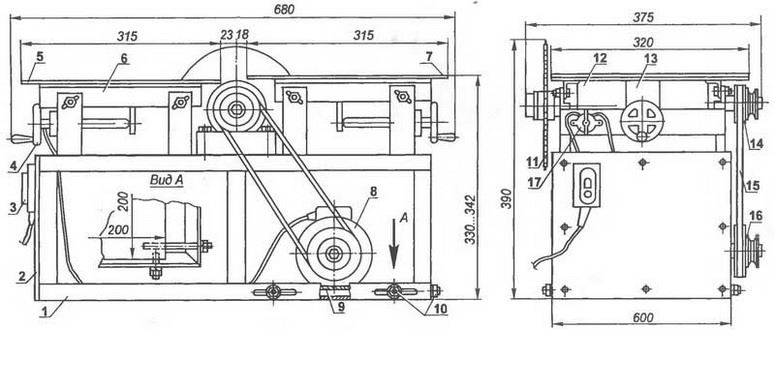

На рисунке выше ясно видно, из каких элементов складывается рамка самодельного круга. В этом случае он также сваривается самим собой, только в качестве опоры используется не статический металлический угол, а специальные домашние столы. Стенд выполнен из двух металлических трубок разного диаметра, которые вставляются друг в друга, так что круглый слой можно регулировать по высоте.
Специалисты настаивают на сварной конструкции круглой рамы, потому что вибрация плохо для статических крепежных деталей, созданных с помощью болтов. Хотя, если у вас нет сварки, в крайнем случае, вы можете сделать раму из углов, скрепляя их вместе с болтами и гайками. Рама также лучше приваривается к раме. Таким образом, вы можете сделать круговое движение от движка мешалки своими руками, если у вас есть опыт изготовления разных домашних домашних продуктов. Попробуйте сами, и, возможно, вы накопите некоторый опыт, который позже вы поделитесь с нашими читателями. Удачи!
Циркулярная пила всегда понадобится в хозяйстве: на даче либо в личном доме. Однако редко кому доступна неплохой дорогой инструмент, а дешевенький аналог стремительно сгорает. Выход из ситуации – сделать циркулярную пилу на дому.
К примеру, есть вариант ее сделать из мотора от старенькой стиральной машины-автомат, который и выкинуть жаль, и место занимает. Таковой самодельный инструмент может совладать с доской шириной до 5 см. Плюс таковой конструкции – ее вес, который составляет около 20 кг.
Появляется вопрос, неважно какая ли стиральная машинка подойдет. Это, чем не просто мощность мотора, тем сильнее получится пила и с большенными задачками управится
Да и маломощный инструмент всегда понадобится в хозяйстве.
Ему не нужен стационарный стол, подойдет обыденный ящик, который будет и опорой, и местом для стружки. Основной критерий – это верно подсоединить движок, по другому собранная циркулярная пила работать не будет. Однако это не единственная сложность.
Чтоб инструмент работал исправно и справлялся с разными задачками, не портил материал, необходимо отрегулировать обороты мотора. В стиральной машине за регулирование оборотов отвечает таходатчик, который управляется электрической системой. В самодельном инструменте без электроники требуется другое решение. Коллекторный движок имеет несколько выводов. Для возможности найти, к какому подключать, необходимо «прозвонить» омметром что остается сделать нашему клиенту выводы попарно. Находим, где наибольшее сопротивление.
Точильно-шлифовальный станок
Начать необходимо прежде всего с основы будущего станка. Этой платформой может послужить плита из старого ДСП из старой советской мебели, отличающейся своей прочностью и надежностью. Силовой частью агрегата выступает двигатель от стиральной машинки. На его корпусе расположены стандартные шпилечки, к которым нужно прикрепить монтажные уголки, которые потребуется заранее приобрести в любом строительном супермаркете или магазине. Соответственно, уголки крепим к подставке или непосредственно к основе, если это, конечно, удобно.
Не стоит забывать, что простое подключение двигателя из-под стиральной машины в 220 Вт не приведёт ни к чему хорошему. Необходимо сохранить родной конденсатор и произвести подключение мотора именно через него.
Так как вал двигателя от стиральной машинки-автомат не предназначен для закрепления на нем различных режущих, или точильных дисков, потребуется поискать на местных электронных досках переходник для точила или переходник для наждака и приобрести его, чтоб сделать аппарат на совесть.
Купленный переходник садится на 14 миллиметровый вал. Визуально его ни с чем не спутаешь — цилиндрический элемент, который фиксируется болтом с резьбой. Сам вал цилиндра имеет резьбу М 14. На него надевается шайба двухсторонняя с проточными диаметрами, позволяющими устанавливать все расходные материалы для точильно-шлифовального станка на основе старого двигателя от стиральной машинки.
На базе основания имеет смысл изготовить и установить съёмный столик из тех же плит ДВП. Для надежной фиксации столика, на основании потребуется использовать по два шканта с обеих сторон поверхности. В данном дополнении к станку необходимо сделать зазоры под самые различные диски
Таким образом, получается недорогой, но функциональный точильный или шлифовальный станок. Он прослужит долго и надежно, что весьма приятно, особенно в контексте того, что сделать его получилось из старого мотора от стиральной машинки. Кстати, некоторые взяли этот принцип за основу в изготовлении фрезера, хотя большинству эта идея все же кажется безумной.
Простая циркулярка из болгарки или дисковой пилы
Углошлифовальная машинка (болгарка) – один из самых востребованных инструментов домашнего мастера, с ее помощью несложно резать металл, зачищать сварные швы. Кроме того, используя вместо штатного абразивного диска диск для дерева, болгарку можно превратить в ручную дисковую пилу (ее называют также паркеткой), а изготовив станину со столиком – в стационарную циркулярку.
Необходимые принадлежности
Для работы понадобится:
Также надо подготовить дрель или шуруповерт, молоток, отвертку, плоскогубцы, линейку и карандаш. С помощью этих инструментов предстоит сделать своими руками циркулярку.
Конечно, надо не забыть саму болгарку или ручную дисковую пилу. На первом этапе она поможет раскроить материал, а после займет место в качестве рабочего органа циркулярки.
Последовательность действий
Первым делом изготавливается корпус циркулярки. Для этого отлично подойдет толстая фанера, можно использовать любые прессованные древесные плиты. Потребуется вырезать четыре прямоугольных листа, размер 40 х 80 см. Из них собирается короб с квадратом 80 х 80 см в основании. В углах для простоты сборки и надежности конструкции устанавливают четыре бруска.
Сверху полученный короб закрывается столешницей. Ее можно изготовить из той же фанеры, но лучше использовать какой-либо листовой материал с ламинированным покрытием. Это гарантирует долговечность станку, обеспечит удобство эксплуатации самодельной циркулярки.
В столешнице делают пропил для выхода диска, по бокам от него сверлят отверстия для крепления инструмента.
Болгарку необходимо надежно зафиксировать под столешницей. Конструкция фиксатора может быть самой разнообразной, все зависит от конфигурации самой машинки. Основное требование к креплению – оно должно надежно удерживать болгарку, не позволяя ей смещаться.
Простейшее крепление может выглядеть так: два металлических угольника, между ними стальным хомутом фиксируется болгарка.
Для дополнительной прочности рекомендуется задействовать резьбу боковой рукояти, в нее ввинчивается болт с подходящей резьбой.
В верхних полках угольников, удерживающих болгарку, сверлят по два отверстия. Конструкцию с помощью болтов с потайными головками крепят снизу к столешнице. Останется только заблокировать кнопку включения, подключить болгарку через внешний выключатель.
Таким же образом можно изготовить своими руками циркулярку из дисковой пилы. В данном случае работа заметно упрощается благодаря тому, что не нужно придумывать крепление. Достаточно сделать вырез под диск, просверлить отверстия по отверстиям плиты ручной дисковой пилы.
Инструкция по сборке
При помощи двигателя стиральной машины можно не просто «для красоты» собрать циркулярку. Такой аппарат будет полезен при монтажных, распилочных или строительных работах. Например, при помощи циркулярки можно без труда распустить брусок размером 10*10. Это ли не показатель?
Как подключить мотор?
Схема устройства циркулярной пилы
Подключение мотора – главный этап постройки циркулярной пилы.
Если не получится правильно подсоединить двигатель от стиральной машины, то аппарат просто не будет работать.
Сложность не в подключении двигателя, а в том, чтобы обеспечить стабильную регулировку оборотов.
Как уже писалось выше, без этого пила будет попросту рвать материал. Для обеспечения регулировки можно использовать регулятор напряжения вместо таходатчика, которым оснащают моторы стиральных машин.
При подключении некоторые мастера путаются, поскольку у коллекторных двигателей, которые ставят на машины-автомат, есть сразу несколько выходов. Поэтому и непонятно, как произвести подключение.
Подключение происходит следующим образом:
При необходимости поменять направление вращения можно, попросту переставив местами провода. Делаем пробный пуск, предварительно отметив провода катушки и таходатчика.
Если двигатель запустился без проблем, то значит все сделано правильно. Отдельно можно рассмотреть процесс подключения двигателя при помощи регулятора оборотов:
Подвижные части
После того как двигатель подключен, можно переходить к созданию циркулярки. Следующий шаг — это сборка подвижных элементов, поскольку именно на них и приходится основанная нагрузка, а именно:
Сама по себе конструкция проста однако есть масса моментов которые важно учитывать, например:
Станина и рама
После сборки подвижных элементов остается только сделать надежную раму и станину. Учитывая, что это обычная самодельная циркулярная пила, то в качестве станины можно использовать практически любой подручный материал. Например, лист плоского шифера. Все что требуется — это обрезать его до необходимого размера, и прорезать в нем отверстие под распилочный диск.
Шифера будет достаточно, однако если хочется сделать качественную и надежную пилу, то берут металлический лист толщиной не менее 3 мм. А для рамы потребуется металлический уголок в 30 мм.
Чтобы сварить раму циркулярки, необходимо:
Причины поломок
408-105 Статор для УШМ Hitachi G18SE3 и HAMMER. Фото 220Вольт
Наиболее частой причиной выхода из строя статора болгарки является нарушение условий эксплуатации. Асинхронные двигатели обладают способностью сохранять обороты вне зависимости от величины действующей нагрузки. Это является одновременно и достоинством, и недостатком.
Возможность выполнить работу при больших нагрузках сопровождается перегревом инструмента, что способствует при длительной эксплуатации к возникновению неисправностей в обмотках ротора и статора. Под действием высокой температуры выгорает защитный слой изоляционного покрытия, что приводит к выходу электрических узлов из строя.
Выводы
При работе даже с самыми простыми конструкциями лучше предварительно подготовить документацию по проекту. Благодаря такому подходу минимизируются ошибки при сборке.
