Как сделать сварочный аппарат из двигателя
Сварочный аппарат из электромотора
Тем, кто еще не обзавелся сварочным аппаратом (СА), рекомендую изготовить его самостоятельно на базе вышедшего из строя асинхронного электродвигателя. Затраты минимальные, а вот результат. Да и разработок, которыми можно воспользоваться для превращения утильного статора в добротный «сварочник», опубликовано немало (см., например, «Моделист-конструктор» № 8’92, 11’95, 1’96, 3’96). Буду рад, если кому-то пригодятся и мои проверенные практикой советы.
Экспериментируя с разными СА, я убедился, что погоня за мощным аппаратом (присущая, как правило, новичкам) далеко не всегда экономически оправдана. Для большинства работ на дому вполне подойдет «сварочник», сделанный на базе статора асинхронного электродвигателя мощностью 1 — 1,5 кВт, имеющего магнитопровод с поперечным сечением 40 см2. Для подключения к бытовой сети 220 В с выдачей на дугу сварочных 40, 50 и 60 В первичная обмотка такого СА должна иметь 220 витков, а вторичная —60, с отводами от 40-го и 50-го «шинных» витков.
После того как статор окажется у вас в руках, не торопитесь срубать или выжигать обмотку. Ведь она в большинстве случаев вполне пригодна как исходный материал для «многоамперных шин», необходимых СА.
Статорная обмотка у большинства асинхронных двигателей — это несколько перекрывающих друг друга секций. Укладка каждой из них выполнена в соответствующих пазах магнитопровода. Внимательно осмотрев статор, определите, какая из секций была уложена последней. С нее и начните демонтаж.
Прежде всего попытайтесь выбить клинья (обычно деревянные), которыми витки обмотки закреплены в пазах. Если это не удастся сделать с помощью подручных средств, воспользуйтесь приспособлением в виде ножа особой конфигурации, изготовленного из полотна слесарного лобзика.
Так, для получения шины первичной (сетевой) обмотки СА необходимо сложить вместе 3—6 проводов-заготовок, чтобы суммарное сечение медных жил составило 6—8 мм2. Образовавшийся жгут следует обмотать по всей длине изолентой на тканевой основе. Впо/не приемлемы и длинные изолирующие полосы, сшитые (склеенные) из обрезков льняной или хлопчатобумажной ткани. Сгодится даже бумажная лента, нарезанная, скажем, из почтовых или цементных мешков.
Чтобы работа по изготовлению изолированной шины шла споро, исходный пучок проводов перевяжите в нескольких местах шпагатом и сверните в бухту диаметром 600—800 мм. Саму же ленту наложите под углом к жгуту, чтобы каждый последующий ее виток перекрывал половину предыдущего, а изоляция получалась двухслойной. Применяя ткань или бумагу, не забывайте, что эти материалы нуждаются в последующей пропитке бакелитовым лаком или какой-либо (исключая водоэмульсионную) краской.
Аналогичным образом изготовьте и шину для вторичной обмотки сварочного трансформатора. Только вот проводов в ее составе должно быть столько, чтобы суммарное сечение медных жил равнялось 30—35 мм2.

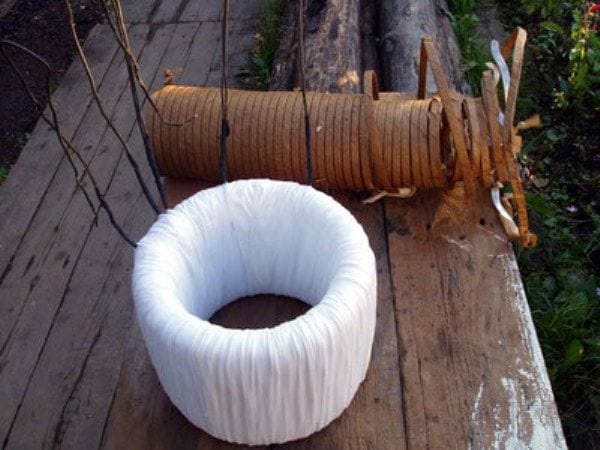

Теперь о доработке магнитопровода. Суть ее сводится к тому, чтобы у базового статора при помощи молотка и зубила удалить перемычки между секциями. А образующиеся при этом острые кромки сгладить напильником. Готовый магнитопровод покрывается несколькими слоями изоляции по приведенной выше технологии.
Для облегчения намотки введите провод в сердечник и вращайте все кольцо до тех пор, пока последний виток не окажется свободно надетым на тор-сердечник «сварочника». Получатся как бы два взаимосвязанных звена разнородной (стальной магнитопровод и медная бухта) цепи.
Намотку шин трансформатора лучше выполнять вдвоем. Сначала зажмите в тисках край магнитопровода, затем просуньте через центр тора конец шины, свернутой в бухту, и, аккуратно поворачивая последнюю, добейтесь, чтобы получилось как бы два соединенных друг с другом звена цепи. Закрепив начало первичной обмотки на поверхности тора шпагатом, продолжайте вращать шину, плотно укладывая витки на изолированный магнитопровод.
За первым слоем витков следует укладка облегченной изоляции, пропитка получившегося «бутерброда» разжиженным бакелитовым лаком или разбавленной краской. Потом —новый слой обмотки, распределяемый равномерно по всей поверхности тора с последующей изоляцией. Витки укладываются строго радиально.
Завершает первичную (сетевую) обмотку 220-й виток. Далее идет вторичная (сварочная). Укладывайте ее, предварительно сделав усиленную многослойную изоляцию. Всего в этой обмотке, как уже отмечалось, 60 (с петлевыми отводами от 40-го и 50-го) витков.
Общее правило: если вдруг выяснится, что провод (шина) короче, чем требуется, то наращивание следует выполнять снаружи обмотки, должным образом оформив для этого соответствующие выводы.
Дизайн самодельного сварочного трансформатора зависит от возможностей автора-исполнителя. Один из наиболее простых и приемлемых вариантов— «боковое» закрепление «сварочника» на изоляционном основании незамысловатым хомутом с ручкой для переноски.
Как сделать сварочный аппарат из электродвигателя
Итак, о трансформаторах. Для начала надо правильно выбрать электродвигатель. Из наиболее распространённых серий 2А и 4А предпочтение следует отдать первым. У них больше окно магнитопровода, соответственно, и мотать будет легче. Если вы такой не найдёте, можно выбрать и 4А. Только, для облегчения работы, пакет его магнитопровода лучше разделить на две части. Иначе обмотки могут не поместиться в окно. И затем намотать их по отдельности и соединять последовательно.
Для изготовления ЛАТРа лучше всего использовать электродвигатель, который не жалко. Перемотка электродвигателей может вернуть их в работу и они будут служить верой и правдой еще долгий срок. Поэтому, используйте те, которые точно уже нельзя отремонтировать.
Дальше ваша задача добыть заветный статор. Сейчас их легче купить у сборщиков металлолома. Они уже очищены от проводов и, как правило, после 5-6 ударов кувалды раскалываются как орех. Но это происходит далеко не всегда. Двигатели, прошедшие ремонт, заливают лаком, поэтому корпус может не отделиться от пакета железа. Да и корпус может оказаться алюминиевым. Для того чтобы достичь цели, вам придется отжечь весь статор. Для этого надо поставить статор «на попа» и подложить под него пару кирпичей. Внутренняя полость заполняется дровами и поджигается. Прожарив ваш двигатель час, другой, вы без особого труда сможете отделить магнитопровод от корпуса. Из алюминиевых корпусов железо само выпадает в процессе прожарки. Точно также удаляются и провода (если вам попался не разграбленный статор). После термообработки они легко вынимаются из пазов статора.
В результате ваших трудов у вас должна получиться продукция как показано на рис 1 (см. ниже).

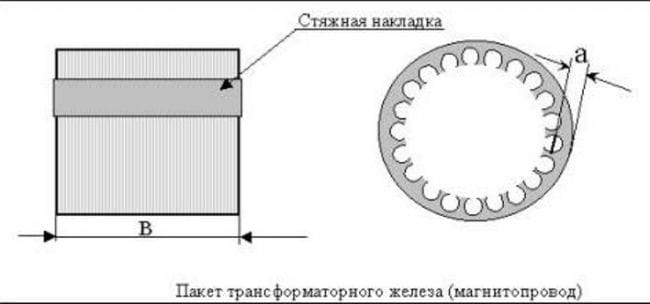

Пакет трансформаторного железа (магнитопровод)
Затем необходимо снять размеры, как показано на рис.1. Эту болванку необходимо пропитать жидким масляным лаком. И высушить, используя подогрев. Это необходимо сделать для того, чтобы, после удаления стяжных накладок, пакет не рассыпался. Как правило, накладок от четырех и более штук. На мощных электродвигателях они ещё и проварены электросваркой по бокам.
Надо удалить не только накладки, но и проваренный металл. Делается это при помощи болгарки, шлифмашинки или фрезерного станка.
Электромагнитные параметры такого железа чаще всего неизвестны, но их с достаточной точностью можно определить экспериментально.
После того, как вы избавитесь от накладок и следов электросварки, вам необходимо будет вырезать из картона или прессшпана две торцовые накладки (см. рис.2) и две картонные гильзы. Одну для внешней стороны, другую для внутренней. Сначала устанавливаются торцовые накладки, а затем внешняя и внутренняя гильзы. Затем все это хозяйство обматыватеся киперной, тафтяной или стеклолентой и снова пропитывается лаком и сушится.
Торцевой изолятор из прессшпана
Вот теперь ваш тороидальный магнитопровод готов к тому, чтобы стать настоящим трансформатором. Провод нужен будет в х/б или стеклоэмалевой изоляции, можно и в бумажной.
Для продолжения нам необходимо произвести расчёты. Для первичной обмотки достаточен провод диаметром 2-2,5 мм, для вторичной обмотки подойдёт шина 8 х 4 мм длиной около 60 м (зависит от железа). Это вариант для меди. Для алюминия сечение нужно взять на 15% больше. Не путайте сечение с диаметром.
1) Кол-во витков на один вольт производится по формуле:
Напряжение для первичной обмотки выбираем 210 В (сядет под нагрузкой). Количество витков для первичной обмотки:
210 х (значение, полученное по формуле 1).
Начиная со 180 В, необходимо сделать отводы, через каждые 10 В: то есть: 180 В, 190 В, 200 В. Это вам пригодится в случае низкого напряжения в сети. Для вторичной обмотки V=55-65 В на холостом ходу (условие для стабильности дуги). Витки рассчитываются аналогично.
Если у вас статор от двигателя 4А, то коэффициент 48 можно уменьшить до 46.
После того как процесс намотки окончен, трансформатор следует вновь пропитать лаком. И хорошенько высушить. На это следует обратить особое внимание. Может получиться так, что сухой на ощупь трансформатор, будучи подключенным к сети, на холостом ходу начнет дымиться. Это значит, ему пришел капут. Замкнула первичная обмотка. Дело в том, что под действием сильного магнитного поля некоторые растворители (входящие в состав лака) начинают проводить ток. Даже если вы испытали лак мегомметром перед употреблением. Поэтому сушить лучше на горячую, в шкафу, или подать на обмотку постоянный ток, низкого напряжения.

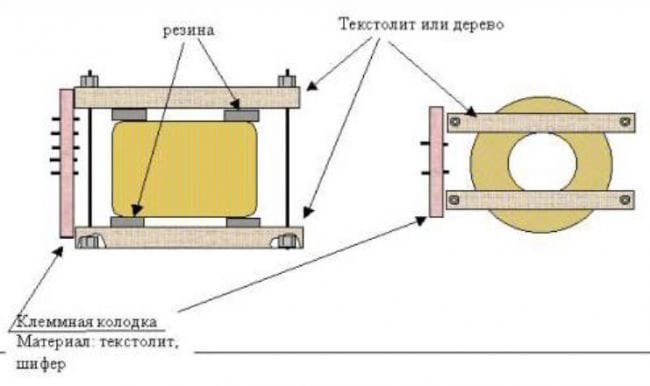

Дальше собирайте ваш трансформатор, как показано на рисунке. Корпус делать из металла не советую, лучше пластиковый. Помните о короткозамкнутых витках.
Трансформатор в сборе
Если всё выполните тщательно, ваш аппарат будет варить электродом № 4 и резать электродом № 3, работая от домашней розетки. Пробки на счётчик на время работы следует поставить 16А. Аппарат потребляет во время работы около 10 А. То есть так же, как чайник «тефаль». На «тройке» трансформатор вообще не греется, а на «четверке» нужно сжечь непрерывно штук десять, чтобы он нагрелся до 50 градусов. Этого вам хватит за глаза, и для себя, и для шабашки. Если у вас счётчик пятиамперный, то не жгите больше трех-четырех электродов № 4 подряд.
Про вес и другие достоинства говорить не буду. О них написано столько, что уже и сказки появляются о чудотворных свойствах. Лучше поговорим о том, где сейчас можно взять провод для трансформатора. Раньше это всё валялось во втормете большими кучами. Сегодня провод можно найти там, где с ним работают. У нас это местные электросети и локомотивное депо. Удвойте цену на этот цветмет в два раза от цены металлолома, и для вас всегда подберут сгоревшую или пробитую катушку от масляного трансформатора. В такой катушке всегда найдется кусок целого провода, который и идет в дело. А если у вас кроме собственных рук есть кое-что в кошельке, то можно заказать в магазине электротоваров. Но себестоимость такого изделия будет выше в разы, чем произведенного из утиля. Поэтому, вспомнив дедушку Маркса, я рекомендую вкладываться по минимуму :-)). А под закат жизни написать книгу «Как воровалась сталь» :-))))).
Сварка из электромотора своими руками
Если вы решили сделать электросварку своими руками, но не знаете, как проще всего это сделать, то можно присмотреться к этому проекту. Здесь сварочный трансформатор собирается из статора двигателя. Конструкция хороша тем, что в двигателе уже почти все имеется для создания сварки, нужно только произвести некоторые доработки магнитопровода и правильно намотать трансформатор.
Что касается технических характеристик, то для таких целей подходят асинхронные двигатели мощностью порядка 4 кВт, их часто используют на разных предприятиях.
Материалы и инструменты для самоделки:
— электродвигатель мощностью от 4 кВт;
— гаечные ключи, плоскогубцы, зубило, отвертки и другой инструмент, чтобы разобрать двигатель;
— киперная лента;
— кувалда.
Процесс изготовления электросварки:
Шаг первый. Разбираем электродвигатель
По словам автора, разбирается такой двигатель довольно легко. Нужно только запастись гаечными ключами. С помощью них нужно открутить пару гаек, который стягивают две крышки двигателя друг с другом и корпусом статора. Если двигатель уже ржавый, то порой эти гайки открутить не так просто, в таком случае можно воспользоваться болгаркой и просто перерезать шпильки. Ну а после этого нужно будет воспользоваться молотком или кувалдой, чтобы сбить крышки с двигателя.
После разборки из статора нужно будет вытащить ротор, он для самоделки не понадобится. Статор представляет собой набор стальных пластин, они образуют магнитопровод. На магнитопроводе находится обмотка. Размеры статора у двигателей, а также геометрия, может отличаться. Для создания электросварки лучше всего выбирать такие двигатели, у которых диаметр корпуса большой, а длина при этом маленькая.
Наибольшую ценность в статоре представляет кольцо магнитопровода, все остальное будет только мешать. Магнитопровод обычно запрессовывают в чугунный или алюминиевый корпус. В пазах магнитопровода проходят провода, их нужно удалить. Делать это лучше всего тогда, когда магнитопровод еще находится в корпусе. Чтобы извлечь провода, нужно взять зубило и обрубать их под торец при помощи острого зубила с одной стороны статора. Ну а далее их в виде петель можно будет вытащить с помощью плоскогубцев, предварительно поддев отверткой.
Чтобы извлекать провода было проще, их можно обжечь при помощи паяльной лампы. Только не следует слишком сильно греть металл магнитопровода, иначе он может потерять свои технические характеристики.
Чугунный корпус можно расколоть с помощью кувалды. Чтобы он раскололся как надо, по нему можно сделать продольные пропилы. Но в этом деле важно не перестараться, иначе можно согнуть магнитопровод.
Шаг второй. Подготовка магнитопровода

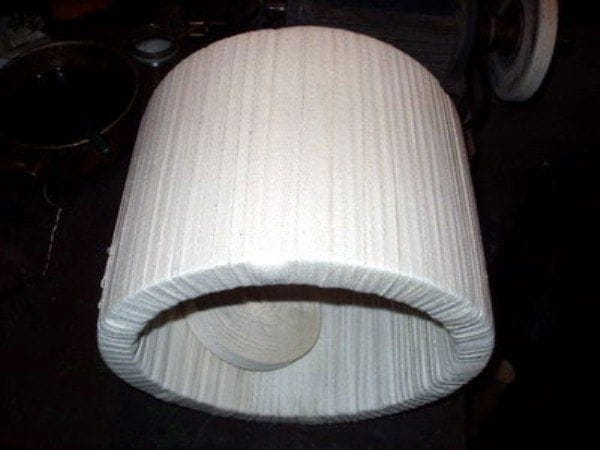

После того как будет удален корпус, нужно внимательно осмотреть магнитопровод, нужно определить, как он скреплен. Бывает, что пластины просто укладывают в корпус и скрепляют при помощи стопорной шайбы. Если это так, то такая конструкция при работе может рассыпаться, лучше всего ее стянуть шпильками или скрепить иным доступным способом. А бывает, конструкция выполнена в виде готового пакета. Если пакет магнитопровода слишком большой, то его можно уменьшить, так как сварочный аппарат будет слишком тяжелым. Если двигатель попался большой, то вполне возможно, что из него получится сделать даже две электросварки.

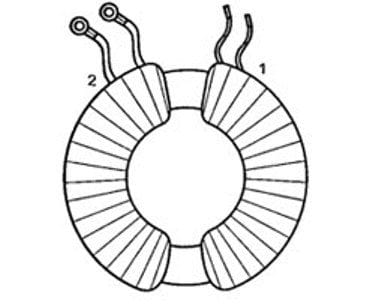

Автор наматывает первичную обмотку непосредственно по всему кольцу магнитопровода. Потом все это дело снова изолируется сверху с помощью киперной ленты.
Ну а вторичная обмотка наматывается поверх первичной. Чтобы трансформатор можно было при необходимости настроить, вторичную обмотку нужно намотать так, чтобы она не перекрывала концы первичной. Тогда ее можно будет отмотать или домотать при необходимости.
Расчет обмотки
Для первичной обмотки нужен будет провод диаметром примерно 2-2.5 мм. Вторичная обмотка делается из шины размером 8х4 мм, это касается меди, для алюминия сечение должно быть процентов на 15 больше.

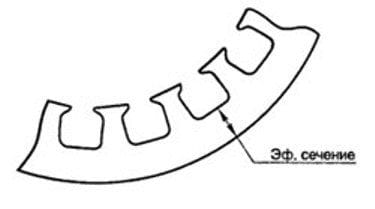

Для расчета количества витков используется формула : 48 / (а х в), где (а х в) является площадью в квадратных миллиметрах.
Напряжение для первичной обмотки нужно выбирать 210В, так как оно садится при нагрузке. После того, как будет достигнуто значение 180В, через каждые 10В нужно будет делать отводы. Они понадобятся в том случае, если сваркой нужно будет пользоваться в месте с низким напряжением.
Что касается вторичной обмотки, то для стабильной дуги на холостом ходу она должна выдавать 55-65В.
