Коробка передач — снятие и установка
Снятие коробки передач необходимо для ее ремонта или для замены деталей привода выключения сцепления. Выполнение данной операции достаточно трудоемко и требует наличия определенных навыков и оборудования, поэтому, если нет уверенности в собственных силах, лучше доверить выполнение данной работы специализированному сервису.
Рекомендация. Коробка передач весит более 30 кг, поэтому работать следует с помощником, либо используя регулируемый упор или подъемное устройство.
Снятие
1. Подготавливаем автомобиль к выполнению работы и устанавливаем его на смотровую канаву и эстакаду (см. «Подготовка автомобиля к техническому обслуживанию и ремонту»).

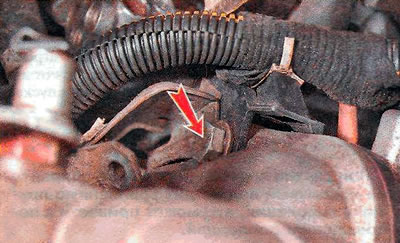

2. Отсоединяем колодки жгутов проводов от выключателя фонарей заднего хода (см. «Выключатель фонарей заднего хода») и (если установлен) датчика скорости автомобиля.
4. Извлекаем фиксатор корпуса прокачного штуцера гидропривода выключения сцепления.
Предупреждение! Во избежание опустошения бачка главного тормозного цилиндра необходимо пережать шланг гидропривода выключения сцепления.

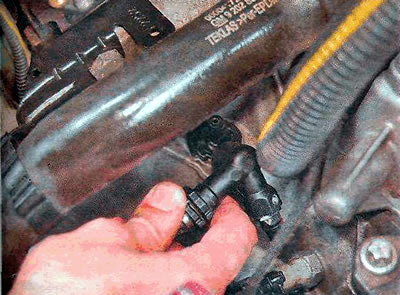

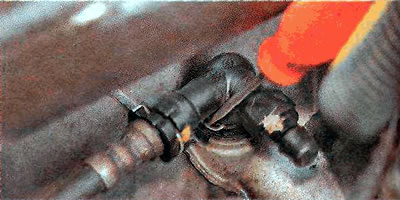

5. Снимаем корпус прокачного штуцера гидропривода выключения сцепления.
. и заглушаем трубку рабочего цилиндра выключения сцепления (для этой цели отлично подходят транспортные заглушки штуцеров топливного фильтра).

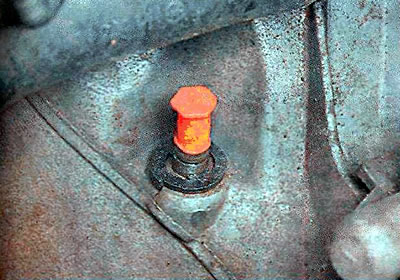

6. Сливаем масло из коробки передач и устанавливаем назад крышку дифференциала (см. «Коробка передач — проверка уровня и замена масла»).

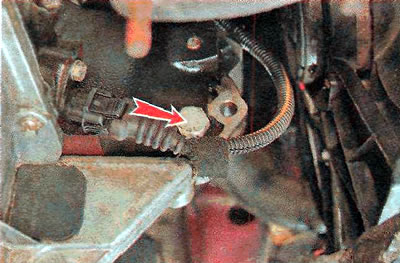

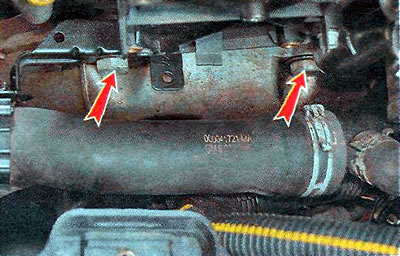

7. Ключом на 15 мм отворачиваем три болта крепления коробки передач к поддону картера двигателя.

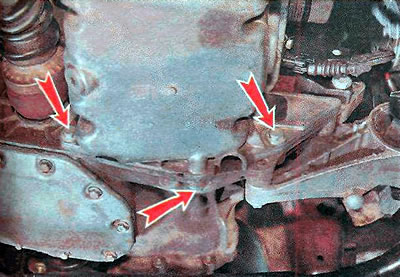

10. Устанавливаем под двигатель и под коробку передач регулируемые упоры.

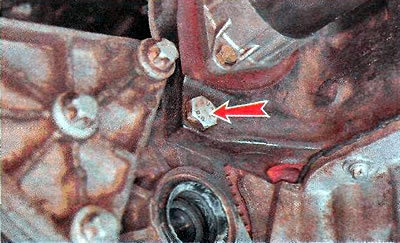

11. Ключом на 19 мм отворачиваем два верхних болта крепления коробки передач к блоку цилиндров двигателя.
12. Тем же ключом отворачиваем задний.

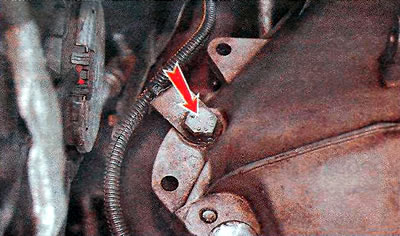

. и передний верхние болты крепления коробки передач к блоку цилиндров.
13. Тем же ключом отворачиваем задний.
. и передний нижние болты крепления коробки передач к блоку цилиндров.
14. Отсоединяем промежуточный кронштейн левой опоры силового агрегата от кронштейна коробки передач (см. «Опоры и штанги силового агрегата — замена»),
15. Дальнейшую работу выполняем с помощником. Немного опускаем левый край силового агрегата вниз. Максимально отводим коробку передач от двигателя к левому лонжерону и аккуратно опускаем коробку передач на пол.
Предупреждение! При снятии коробки передач не опирайте ее первичный вал на диафрагменную пружину сцепления, это может привести к повреждению последней.
Установка
1. Наносим пластичную смазку на шлицы первичного вала коробки.
2. Устанавливаем коробку передач в обратной последовательности.
3. Прокачиваем гидропривод выключения сцепления (см. «Гидропривод выключения сцепления — прокачка»).
Как снять акпп опель зафира
- 1.2.3.4.5.6.7.8.9.10.11.12.13.14.15.16.17.18.19.20.21.
22.23.24.25.26.27.28.29.30.31.32.33.34.35.36.37.38.39.40.
41.42.43.44.45.46.47.48.49.50.51.52.53.54.55.56.57.58.59.60.
61.62.63.64.65.66.67.68.69.70.71.72.73.74.
53
Снятие и установка автоматической КПП Опель Astra Zafira
Снятие и установка АТ
Штуцерные соединения шлангов охладительного тракта ATF (трансмиссии AF13)
1 — Штуцерный разъем шланга
2 — Фиксатор
3 — Штуцерный разъема на трансмиссии
Штуцерные соединения шлангов охладительного тракта ATF (трансмиссии AF17 и AF 20)
1 — Штуцерный разъем шланга
2 — Фиксатор
3 — Ответная часть штуцерного разъема
4 — Штуцерный разъема на трансмиссии
На оборудованных трансмиссиями AF13 и AF17 моделях не перепутайте болты крепления трансмиссии с двумя болтами крепления к ней поддона картера двигателя. Еще раз удостоверьтесь, что все коммуникационные линии отсоединены и ничто не мешает снятию трансмиссии.
Вывернув все болты, сдвиньте домкрат и отделите трансмиссию от двигателя, полностью сняв ее с направляющих втулок. Опустите домкрат и извлеките трансмиссию из-под автомобиля, — постарайтесь не уронить гидротрансформатор. Если втулки посажены в свои гнезда свободно, извлеките из и уберите в надежное место.
Установка
Потребуются новые болты крепления гидротрансформатора к приводному диску и новые уплотнительные кольца штуцерных соединений линий тракта охлаждения ATF.
Установка производится в порядке, обратном порядку демонтажа компонентов. Обратите внимание на следующие моменты.
Перед установкой прогоните метчиком резьбовые отверстия гидротрансформатора, полностью удалив из их витков следы коррозии и старого герметика (вместо метчика можно воспользоваться старым болтом соответствующего размера, предварительно сделав в нем продольный пропил).
Удостоверьтесь в наличии на своих местах направляющих втулок и смажьте молибденсодержащей смазкой направляющий штифт гидротрансформатора и центрирующую втулку на цапфе коленчатого вала.
Проследите за правильностью установки трансмиссии на двигателе, весь крепеж затягивайте с требуемым усилием.
Не забудьте заменить болты крепления гидротрансформатора к приводному диску, — на первом этап болты затягиваются от руки, затем (в диагональном порядке в несколько приемов, равномерно с требуемым усилием).
Не забудьте заменить сальники приводных валов (см. Главу Сцепление и приводные валы).
Замените уплотнительные кольца штуцерных соединений линий тракта охлаждения ATF, проследите за надежностью крепления трубок;
Не забудьте заменить уплотнительный элемент направляющей трубки щупа измерения уровня ATF.
В заключение залейте в трансмиссию необходимое количество свежей ATF (см. Главу Текущее обслуживание) и произведите регулировку троса селектора (см. Регулировка механизма выбора передач).
Сальники приводных валов
См. Проверка исправности функционирования, снятие и установка датчика-выключателя огней заднего хода.
Сальник вала гидротрансформатора
Снимите трансмиссию (см. Снятие и установка АТ).
Аккуратно сдвиньте сборку гидротрансформатора по валу, — приготовьтесь к сбору проливаемой жидкости.
Постарайтесь запомнить местоположение и порядок установки сальника в корпусе насоса. Аккуратно поддев большой отверткой, извлеките старый сальник, — постарайтесь не повредить стенки посадочного гнезда и поверхность цапфы вала.
Тщательно зачистите сопрягаемые с сальником поверхности посадочного гнезда и цапфы вала, затем аккуратно, запрессуйте новый сальник в посадочное гнездо уплотнительными губками внутрь трансмиссии.
Смажьте губки сальника свежей ATF и аккуратно сдвиньте гидротрансформатор по валу внутрь трансмиссии.
Установите трансмиссию на место (см. Снятие и установка АТ).
