Как выставить метки ремня грм на 3s двигателе

Ремень ГРМ 3S FE

Эксплуатация силового агрегата 3S FE предполагает периодическую замену ремня системы газораспределительного механизма. Своевременное техническое обслуживание ГРМ позволяет предотвратить обрыв расходника или его перескакивание на один или несколько зубцов.

Поменять ремень не составит больших проблем своими руками. Для успешного проведения мероприятия важно не только соблюдать инструкцию, но и приобретать расходники от проверенных брендов.

Каталожный номер и цена на фирменный ремень ГРМ для 3S FE

Оригинальный фирменный ремень ГРМ для силового агрегата 3S FE выпускается компанией Toyota. Расходник поступает в розничную продажу под артикульным номером 1356809041. В автомагазинах найти фирменный ремень можно по цене от 2000 до 3000 рублей.

Артикул и расценки на хорошие аналоги фирменного ремня ГРМ 3S FE от сторонних производителей

Цена на фирменный оригинальный ремень ГРМ под брендом Toyota весьма высока. Поэтому автовладельцы вынуждены прибегать к поиску аналогов среди продукции сторонних производителей.

Часть неоригинальных ремней ГРМ обладает низким качеством, но встречаются и весьма достойные варианты по привлекательной цене. Наилучшие аналоги фирменного расходника сведены в таблицу ниже. Они имеют преимущественно положительные отзывы среди автовладельцев.

Таблица — Рекомендованные аналоги ремня ГРМ 3S FE

В системе привода ГРМ часть узлов и деталей обладают схожим ресурсом со сроком службы ремня. Поэтому во время его замены рекомендуется уделить внимание и другим элементам. Для упрощения обслуживания ГРМ 3S FE масса производителей выпускает готовые специальные комплекты.

В таблице ниже представлены наилучшие наборы, которые рекомендуется приобретать, если предполагается замена ремня ГРМ.

Таблица — Хорошие альтернативные варианты оригинальному комплекту для замены ремня

Требуемые инструменты и необходимые материалы для замены самостоятельно

Для замены ремня на 3S FE важно предварительно подготовить ряд инструментов, перечень которых представлен ниже.

Таблица — Инструменты и материалы

Замена ремня ГРМ на 3S FE

Замена своими руками ремня ГРМ на силовой установки 3S FE выполняется согласно нижеприведенной пошаговой инструкции.

Источник

Замена ремня ГРМ на двигателе 3S-FE

Краткая справка.
По книге производитель рекомендует менять ремень ГРМ каждые 100000 км или каждые 80000км, если машина эксплуатируется в жестких условиях (спорт, бездорожье. ). Также ремень теряет свои свойства при попадании на него масла. жидкости, в таких случаях проводится внеплановая замена ГРМ вместе с причиной устранения течи масла.

Для замены ремня ГРМ Вам понадобится следующий инструмент:
— Торцевые головки на 10, 12, 14, 19 и удлинитель к ним
— Вороток и трещетка
— Набор рожковых ключей
— Хамуты или прочная тонкая нитка.
— Мощные струбцины
— Молоток 300-400г.
— Съемник лапчатый с размахом лапок не менее 100мм. для сальников
— Хамуты для стяжки ремня ГРМ
— Маркер для меток
— Желательно приготовить приспособление для фиксации шкива. Можно обойтись и подручными средствами, но это достаточно неудобно и нужен большой выбор подручных средств.
— Желательно работать динамометрическим ключом.

Итак комплект запчастей для ремонта 3S-FE (ардео 4WD 2000г):
НаименованиеНомер ОЕМ
1. приводной ремень ГРМ 13568-09041
2. ролик обводной 13503-63011
3. сальник распредвала 90311-38067
4. передний сальник коленвала 90311-42035
5. сальник вала масляного насоса 15165-74020
6. ролик натяжитель 13505-74011
7. прокладка масляного насоса 15188-74050
8. насос системы охлаждения (помпа) 16110-79026
9. пружинка 90507-17003
10.герметик
Этот набор россыпухой под заказ стоит примерно 5700 руб (оригиналы тойота) цены по состоянию на 14.05.2011

Комментарий к файлу: комплект замены ГРМ

24.jpg [ 45.23 КБ | Просмотров: 24756 ]

Последовательность выполнения работы:

Комментарий к файлу: уголок крепления подушки

5.jpg [ 43.2 КБ | Просмотров: 24756 ]

Комментарий к файлу: снимаем уголок

6.jpg [ 47.44 КБ | Просмотров: 24756 ]

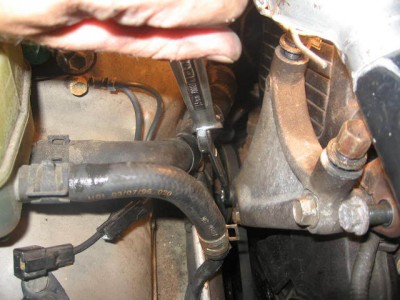

– Ослабьте шарнирный и регулировочный болты крепления насоса ГУР, отведите насос ГУР до упора влево, и снимите ремень ГУР.

12.jpg [ 32.6 КБ | Просмотров: 24756 ]

Комментарий к файлу: ослабляем натяжитель ГУР

13.jpg [ 61.26 КБ | Просмотров: 24756 ]

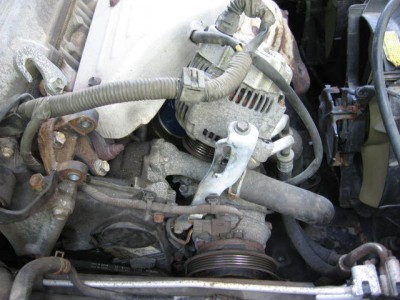

– Для снятия большого ремня (на генератор-кондиционер) отпускаем болт-натяжитель на генераторе, ослабляя ремень до необходимого уровня.

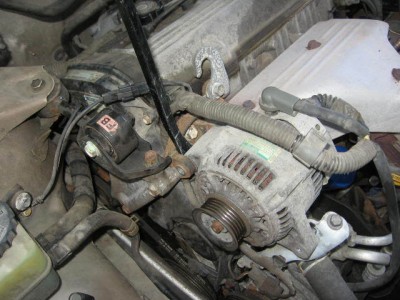

Комментарий к файлу: снимаем генератор

2.jpg [ 49.8 КБ | Просмотров: 24756 ]

Комментарий к файлу: снимаем генератор

3.jpg [ 52.67 КБ | Просмотров: 24756 ]

Комментарий к файлу: отворачиваем генератор чтоб не мешал

4.jpg [ 51.41 КБ | Просмотров: 24756 ]

– Снимите ВВ провода и выверните свечи, чтоб не играл шкив.
– Теперь надо зафиксировать шкив. Фиксировать шкив лучше специальным приспособлением. Если такое приспособление у Вас отсутствует, попробуйте, например такой способ. В одно из двух отверстий в шкиве вставьте прочный металлический штырь подходящего диаметра, например хвостовик сверла. Наденьте на обратную сторону этого ключа подходящий кусок водопроводной трубы и уприте в землю.

Комментарий к файлу: приспособление для снятия шкива

14.jpg [ 27.37 КБ | Просмотров: 24756 ]

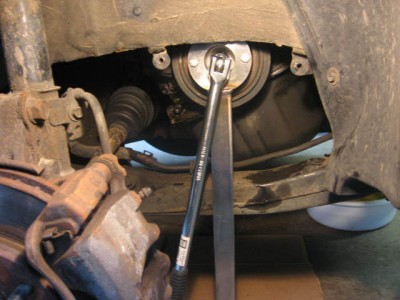

– Теперь почти все готово. Берем головку на 17, одеваем ее на болт шкива коленвала, упираем рычаг (крутится по часовой стрелке), тянем чем можем, таким образом мы ослабим болт коленвала. Двигатель начнет подниматься, но веса автомобиля должно быть достаточно, чтобы открутить болт. Не следует вставлять штырь в отверстие шкива глубже, чем на 10 мм – можно повредить крышку ремня ГРМ, которая находится под шкивом.

Комментарий к файлу: откручиваем шкив

15.jpg [ 44.01 КБ | Просмотров: 24756 ]

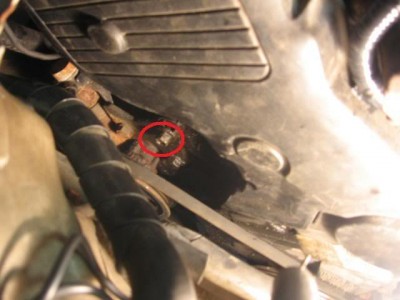

– Ослабили, после этого выставляем коленвал на 0 градусов. На шкиве есть насечка. Посмотрите на шкив распредвала – отверстие диаметром около 5 мм должно находится вверху. Если это не так – проверните коленвал на один оборот и снова совместите метки коленвала. Попробуйте найти метку распредвала. Она должна быть видна под шкивом через это отверстие. Рассмотреть метку распредвала весьма сложно, возможно придется воспользоваться фонариком и зеркальцем. Когда найдете метку и убедитесь, что отверстие в шкиве находится точно напротив метки, нанесите нитрокраской свою метку на шкив распредвала и щиток, который находится под ним.

Комментарий к файлу: ставим метку

26.jpg [ 47.47 КБ | Просмотров: 24756 ]

– Сразу же на шкив распредвала простым карандашом или маркером наносим сверху метку и рядом с ней ответную метку на корпусе двигателя. Этой меткой мы фиксируем правильное положение шкива распредвала. Дело в том, что во всех пособиях по ремонту шкив распредвала рекомендуют устанавливать в нужное положение совмещением отверстия в нем с меткой на корпусе двигателя (метку должно быть видно через отверстие). Но в реальной ситуации вследствие установки двигателя под наклоном заглянуть в это отверстие не удается, так как мешает ниша передней стойки. Проверить совмещение меток на ощупь новичку не всегда удается. Гвоздиком нащупать можно, зная форму отлива.

Комментарий к файлу: 25-1

3s-fe_metka_kolenval.JPG [ 369.5 КБ | Просмотров: 19900 ]

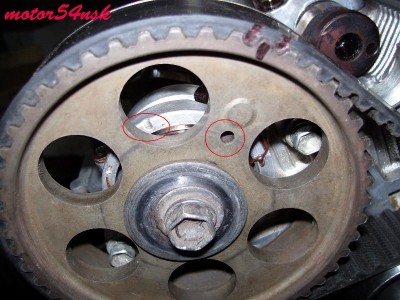

Комментарий к файлу: метка на распредвале

метка шкива РВ 3S-FE.jpg [ 134.6 КБ | Просмотров: 17585 ]

Комментарий к файлу: метка

25.jpg [ 38.73 КБ | Просмотров: 24756 ]

– Сдергиваем шкив с коленвала. Обрызгайте место посадки шкива на вал WD-40. Попробуйте снять шкив руками, слегка покачивая. Если не получается, возьмите небольшой деревянный брусок и прислоните к шкиву снизу, с обратной стороны. Держа другой конец бруска в руке, постучите молотком посередине бруска. Если и это не помогает, продолжайте стучать по бруску, иногда сдвигая брусок по часовой стрелке на четверть оборота.
Это если нет съемника. Или же с помощью трехлапого съемника в зависимости от прочности посадки. Обычно, если не снимался шкив, то он сидит плотно и тогда шкив снимается съемником или бруском, а впоследствии после смазывания посадочного места литолом легко надевается и снимается руками.

Комментарий к файлу: шкив распредвала

30.jpg [ 43.71 КБ | Просмотров: 24755 ]

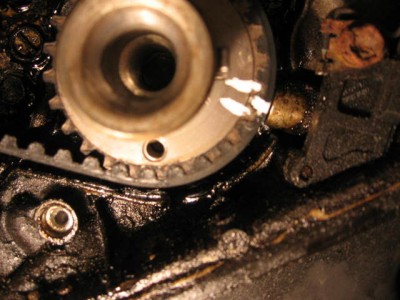

Комментарий к файлу: шкив коленвала

17.jpg [ 36.11 КБ | Просмотров: 24755 ]

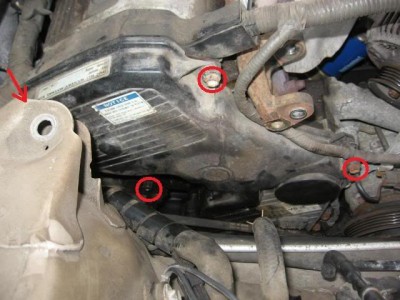

– Откручиваем болты крышки ремня ГРМ, там головки на 10. Крышка состоит из 2-х половинок, верхней и нижней. Снимаем крышки.

Комментарий к файлу: снимаем крышки

7.jpg [ 48.73 КБ | Просмотров: 24756 ]

Комментарий к файлу: снимаем крышки

8.jpg [ 40.09 КБ | Просмотров: 24756 ]

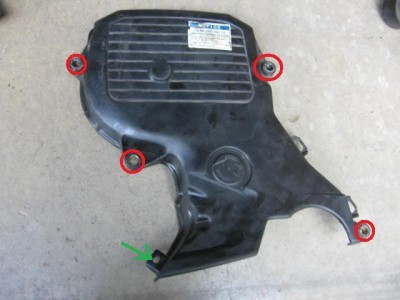

Комментарий к файлу: верхняя крышка ГРМ

9.jpg [ 34.83 КБ | Просмотров: 24756 ]

Комментарий к файлу: нижняя крышка ГРМ

18.jpg [ 43.84 КБ | Просмотров: 24756 ]

Комментарий к файлу: снимаем нижнюю защиту ГРМ

19.jpg [ 38.48 КБ | Просмотров: 24756 ]

Комментарий к файлу: нижняя крышка ГРМ

20.jpg [ 38.46 КБ | Просмотров: 24756 ]

Комментарий к файлу: верхняя крышка ГРМ

22.jpg [ 57.53 КБ | Просмотров: 24756 ]

Комментарий к файлу: обе крышки ГРМ

23.jpg [ 34.34 КБ | Просмотров: 24756 ]

– Теперь все в нашем распоряжении.

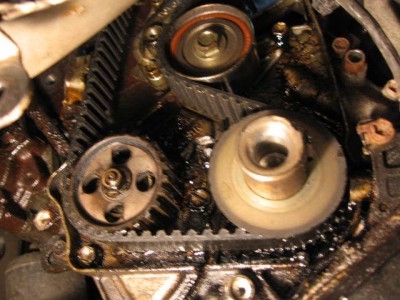

Комментарий к файлу: все подготовлено для снятия ремня

21.jpg [ 56.88 КБ | Просмотров: 24756 ]

– Для снятия ремня ГРМ Ослабляем болт вернего прижимного ролика, монтажкой, подложив под нее что-нибудь, давим этот ролик вниз, ремень ГРМ ослабляется, закручиваем болт ролика, не ослабляя давления на монтажку.

Комментарий к файлу: отводим натяжной ролик в свободное положение, ослабляем ремень

28.jpg [ 55.55 КБ | Просмотров: 24756 ]

– Теперь натяжной ролик зафиксирован, ремень ГРМ ослаблен, можно снимать ремень. Снимаем ремень ГРМ, аккуратно, не перемещая шкивы распредвала и коленвала.
– Снимите пружину.
– Открутите ослабленный болт крепления натяжного ролика и снимите его.

Комментарий к файлу: натяжной ролик с пружинкой

29.jpg [ 39.66 КБ | Просмотров: 24756 ]

– Открутите болт крепления обводного ролика и снимите его. Рекомендуется заменять его вместе с ремнем ГРМ. Только натяжной и обводной ролики имеют гладкую поверхность – не перепутайте их со шкивом водяного или масляного насоса.
– Проверяем сальники и прочие части на предмет подтеков, лучше меняем все по пути.

Комментарий к файлу: снимаем сальник распредвала

31.jpg [ 34.52 КБ | Просмотров: 24756 ]

– Тщательно очистите все пространство под крышками ремня ГРМ и сами крышки от грязи, пыли, подтеков масла или воды.
– Откручиваем болты держащие крышку маслонасоса (масло не польется), их около 6 шт. и они на 10.

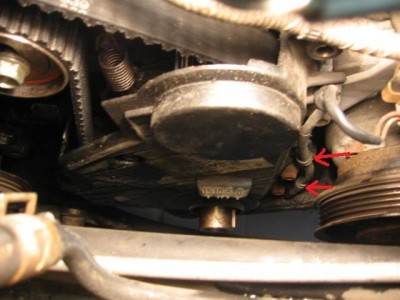

Комментарий к файлу: снимаем крышку масляного насоса

33.jpg [ 104.7 КБ | Просмотров: 24756 ]

– Меняем прокладку крышки маслонасоса.

Комментарий к файлу: прокладка крышки масляного насоса

34.jpg [ 42.75 КБ | Просмотров: 24755 ]

– Меняем насос системы охлаждения (помпу), но для этого надо спустить ОЖ из системы. При вскрытии немного прольется. Рекомендуется менять вместе с ремнем.
– Установите новый обводной ролик и затяните болт его крепления с усилием 42 Н-м.
– Установите новый натяжной ролик и заверните болт его крепления от руки.
– Установите пружину натяжного ролика.
– Отожмите натяжной ролик вниз до упора и слегка затяните болт его крепления.
– Проверьте, что нижний и верхний шкивы не сместились относительно меток. Одевать шкив на коленвал для этого необязательно, на малом шкиве коленвала, на который одевается ремень ГРМ, тоже есть метка, и соответствующая ей метка есть на корпусе масляного насоса поверхности рядом со шкивом.
– Устанавливаем новый ремень ГРМ. Сначала надеваем его на шкив коленвала, потом левую ветвь обводим вокруг шкива маслонасоса, заводим на ролик натяжителя и там придерживаем левой рукой, а правую ветвь обводим вокруг обводного ролика, шкива помпы и направляем ее на шкив распредвала сверху. Снизу к шкиву распредвала подводим левую ветвь ремня ГРМ. Аккуратно, стараясь сохранить совпадение временных меток, надеваем ремень на шкив распредвала. Для того чтобы зубья ремня попали в пазы шкива, может быть придется его немного довернуть по часовой стрелке (примерно на 1/3 зуба).
Теперь проверяем совпадение меток на шкивах. Для этого отпускаем натяжной ролик и длинным широким зубилом, заводя его слева через кронштейн двигателя, снизу давим на натяжной ролик, выбирая все провисания ремня (помогаем натяжной пружине).
– Устанавливаем нижнюю защитную крышку с метками (можно на два болтика) и шкив коленвала (можно без болта). С помощью головки и удлинителя проворачиваем шкив коленвала. Вращение происходит легко, т.к. свечи зажигания выкручены. В это время пружина натяжного ролика сама натягивает ремень с нужной силой. Проверяем совпадение меток: временных на шкиве распредвала и заводских на шкиве коленвала (прорезь с нулевой отметкой). Иногда метка шкива коленвала не совпадает с цифрой 0, и требуется доворот шкива по часовой стрелке. Приходится снова отжимать натяжной ролик, снимать ремень ГРМ со шкива распредвала, доворачивать шкив коленвала до 0 и снова надевать и натягивать ремень.
– Несколько раз проверьте положение меток. Проверните коленвал по часовой стрелке на два оборота и проверьте метки. Если они не совпадают – повторяйте предыдущий пункт до тех пор, пока после 2 оборотов коленвала метки не будут совпадать.
– Когда совпали метки, затяните болт крепления натяжного ролика с усилием 42 Н-м. Смысл этого и предыдущего пункта состоит в том, что натяжение левой и правой частей ремня ГРМ различается в различных положениях распредвала за счет давления пружин клапанов на распредвал при их сжатии. Поскольку натяжной ролик натягивает только левую часть ремня, затяжку нужно производить в том положении распредвала, когда правая часть имеет натяжение, предусмотренное производителем и определяемое положением распредвала.
– Установите направляющую шайбу ремня и нижнюю крышку ремня ГРМ.
– Закрутите болты крепления нижней крышки.
– Закрутите болт крепления шкива. Используя приспособление для фиксации шкива или способ, описанный выше, затяните болт крепления шкива с усилием 108 Н-м.
– Снимите и отведите в сторону пластмассовый корпус жгута проводов, находящийся между клапанной крышкой и крышкой ремня ГРМ.
– Установите верхнюю крышку ремня ГРМ и закрепите ее болтами.
– Установите на место корпус жгута проводов и зафиксируйте его защелками на двух верхних болтах верхней крышки ремня ГРМ.
– Слегка приподнимите двигатель домкратом и установите на место кронштейн подушки двигателя.
– Закрепите кронштейн подушки двигателя тремя болтами и затяните их с усилием 52 Н- м.
– Слегка опустите.
– Надеваем на шкив коленвала ремень гидроусилителя руля, заводим его снизу на шкив насоса гидроусилителя. Полностью ремень заправляем на место поворотом шкива коленвала по часовой стрелке примерно на пол-оборота. Натяжку ремня производим большой отверткой, которая вставляется в прорезь натяжительного устройства насоса гидроусилителя слева от фиксирующей гайки. Ремень будет натянут правильно, если под нагрузкой 10 кг его прогиб составит 10-13 мм. В условиях гаража сделать такой замер инструментально затруднительно, поэтому прогиб проверяем, сильно надавливая на ремень пальцем (усилие будет примерно такое, как требуется). Величину прогиба контролируем по меткам, нанесенным карандашом на нижнюю крышку ремня ГРМ. Правильно натянутый ремень не должен свистеть (проскальзывать) при кратковременном повороте колес автомобиля (на 1-2 секунды) до упора вправо или влево.
– Установите генератор и закрутите шарнирный и регулировочный болты, не затягивая их.
– Далее надеваем ремень генератора и кондиционера. Ремень натягиваем и фиксируем натяжным устройством, имеющимся на генераторе. Прогиб ремня на участке между генератором и компрессором кондиционера при нагрузке 10 кг должен составлять 9-11 мм.
– Затяните шарнирный болт с усилием 54 Н-м и регулировочный болт с усилием 19 Н-м.
– Приподнимите двигатель и установите правую подушку двигателя. Закрепите ее болтом и двумя гайками к кронштейну. Медленно опуская двигатель, совместите отверстия крепления подушки к кузову с отверстиями в кузове. Закрутите три болта крепления подушки к кузову и затяните их с усилием 52 Н-м.
– Уберите домкрат из-под двигателя.
– Установите на место боковой грязезащитный чехол двигателя
– Ставим на место свечи зажигания, высоковольтные провода, ставим на место клемму массы на аккумуляторе и делаем пробный запуск двигателя.
– Если завелся и все в порядке, устанавливаем на место пластмассовую защиту (брызговик) в колесной нише и колесо.
– Ремонт закончен.

Заключение
После замены ремня ГРМ характер работы двигателя автомобиля существенно меняется в большинстве случаев. Исчезают глухие стуки, практически перестают цокать клапаны, снижается вибрация. Двигатель на ХХ стал работать мягче, тише и приятнее на слух. При движении снижается низкочастотный гул, возникающий в интервале от 3 до 4 тысяч об/мин. по тахометру. В некоторых случаях даже при правильной установке возникает характерный шум, похожий на удары ключа по клапанной крышке в определенном интервале оборотов (например 1800-2000), но со временем он утихает (через 1-2ткм).

1. Все сальники снимаются легко, подковыриваются отверткой и вставляются потом руками, после слегка подстучать по ним. Сложнее с сальником распредвала, места там не много, острожненько подстукивайте, не перекосите сальник.
2. меток в виде шкалы на некоторых движках нет, в этих случаях есть отливы или отверстия, которые нужно совмещать. Лучше, всетаки, рисовать маркером перед разбором для подстраховки.

PS: Для поддержки вышесказанного подкрепляемся матчастью

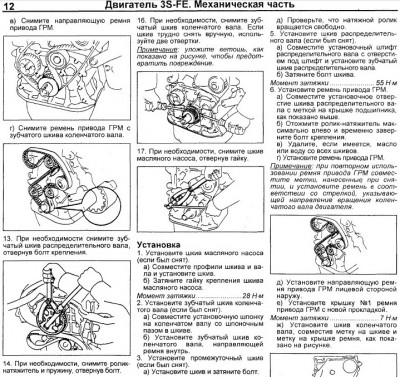

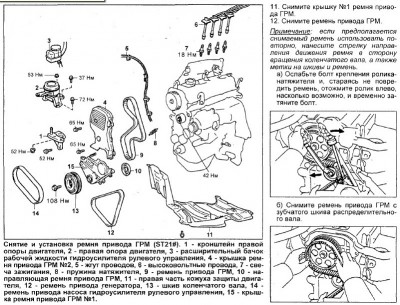

Выкопировка из книги по замене ГРМ на 3S-FE

Комментарий к файлу: 1

Замена ГРМ скрин из книги1.jpg [ 22.69 КБ | Просмотров: 24754 ]

Комментарий к файлу: 2

Замена ГРМ скрин из книги2.jpg [ 268.28 КБ | Просмотров: 24754 ]

Комментарий к файлу: 3

Замена ГРМ скрин из книги3.jpg [ 197.79 КБ | Просмотров: 24754 ]

Комментарий к файлу: 4

Замена ГРМ скрин из книги4.jpg [ 232.69 КБ | Просмотров: 24754 ]

Комментарий к файлу: 5

Замена ГРМ скрин из книги5.jpg [ 127.25 КБ | Просмотров: 24754 ]

Комментарий к файлу: 6

Замена ГРМ скрин из книги6.jpg [ 69.05 КБ | Просмотров: 24754 ]

Комментарий к файлу: 7

Замена ГРМ скрин из книги7.jpg [ 59.66 КБ | Просмотров: 24754 ]

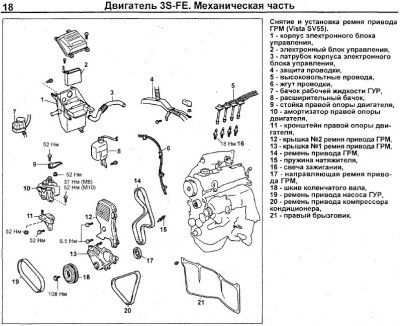

Комментарий к файлу: Замена ГРМ SV55 скрин из книги

Замена ГРМ SV55 скрин из книги.jpg [ 146.33 КБ | Просмотров: 24754 ]

Еще скрины из книги по движкам серии S

Снятие ремня ГРМ1.jpg [ 1.75 МБ | Просмотров: 23549 ]

Комментарий к файлу: 2 из книги по движкам серии S
