Шумит ремень ГРМ после замены – что делать

Очень часто после замены ремня ГРМ владельцы автомобилей Рено и Лады Приоры сталкиваются с проблемой: слышен ритмичный шум в районе ГРМ. В сегодняшней статье мы с вами разберемся откуда может появиться этот шум, где искать причину появления проблемы и как ее исправить, не прибегая к помощи специалистов.

ГРС система выделяется своей архисложной структурой. Чтобы она периодически функционировала в правильном режиме, надо своевременно осуществлять проверку и заменять определенные детали

После замены ремня и ролика ГРМ начал странно шуметь – что делать

Несколько дней назад заметил, что при прогреве остывшего за ночь движка слышен ритмичный шум в районе ГРМ. Не придавал этому особенного значения, так как грешил на ролик который не поменял во время замены ГРМ (обрыв на трассе). Вчера все-таки его поменял, ролик аж развалился в руках после снятия, но звук не только не пропал, но и усилился! (Опять же на холодную). может кто по звуку подскажет куда копать?

Скорее всего причина проблемы в неправильной проведенных работах замены ремня и ролика ГРМ поэтому настоятельно рекомендую обратить внимание на следующие:

Конечно это не все возможные неисправности, более подробно вы можете узнать, посмотрев это видео.

Видео: Основные причины появления шума ремня ГРМ на автомобиле Лада Приора

Почему шумит ремень ГРМ на холодную

Многие автовладельцы стыкаются с такой проблемой, как резкий свист (визг) из-под капота при заведенном моторе. Появиться он может как на «холодную», так и на полностью прогретом моторе, при разных нагрузках. Обычно все начинают списывать появление такой проблемы на генератор и его ремень. При этом не обращают внимание на второй ременной привод – газораспределительного механизма.

А ведь появления свиста в нем – более опасная проблема, чем в ремне привода навесного оборудования. В целом, выяснить, в каком из приводов появились проблемы – несложно. Достаточно демонтировать с авто ремень генератора и запустить двигатель. Пропавший или продолжающий звучать писк даст понять, где искать причину. Если даже со снятым ремнем визг имеется, однозначно проблемы в приводе ГРМ.

Чтобы более точно выявить, что именно стало его причиной без какой-либо разборки, можно воспользоваться техническим фонендоскопом. С помощью него можно выявить область, где возникает звук, что позволит после заборки сразу определить, какой из элементов неисправен.

Основных причин свиста ремня ГРМ не так уж и много:

Каждая из причин имеет свои характерные особенности. К примеру, в случае с использование ремня из низкокачественного материала, не обладающего достаточной эластичностью, то в зимний период после стоянки на морозе резина будет «дубеть». В результате этого причиной свиста на «холодную», который исчезает после нагрева, будет именно приводной элемент.

Почему шумит (свистит) ремень ГРМ на горячую

Вопрос читателя: Добрый день. Двигатель А20DTH (160 л.с.). Проблема в следующем: после прогрева двигателя, на холостых оборотах, в районе ГРМ слышен посторонний шуршащий шум. При увеличении оборотов шум не прослушивается. Шум проявляется только на холостых и полностью прогретом двигателе, т.е. если температура двигателя меньше 90, а обороты – холостые, то шума – нет. Две недели назад у ОД меняли ремень ГРМ и ролики по гарантии (цикличное шарканье на холодном двигателе). На холодную теперь работает как часы – без посторонних звуков, зато зашуршал на горячую. В чем причина?

Ремень ГРС механизма обеспечивает синхронное вращение валов, обеспечивающих своевременное открывание/закрывание клапанов. Изношенный ремень в конце концов оборвется, но он может функционировать в полурабочем состоянии еще некоторое время. Этим самым также можно объяснить свист или другой шум, идущий от ГРС механизма.

Ниже приведены распространенные признаки, свидетельствующие об износе ремня.

Основные следы «старения» ремня грм можно увидеть с изнаночной стороны изделия. Эта самая зубчатая внутренняя часть несет следы грязи или результат плохих дорожных условий.

Чтобы хоть как-то повысить профилактические мероприятия по уходу за ремнем, следует периодически следить за состоянием кожуха-защиты. Именно отсюда, если крышка закрыта не хорошо, попадает больше всего грязи и пыли. Важно понимать, что целостность кожуха-защиты, это надежность ремня и длительный срок его эксплуатации.

Существуют также косвенные признаки износа ремня. Например, один из таких признаков подразумевает изнашивание приводного ремешка. В данном случае, зная о схожести обоих ресурсов и примерно одинаковом их изнашивании, владелец диагностирует приводной ремень. Если последний выглядит явно изношенным, то практически на 90 процентов можно судить также об изношенности ремня.

Источник

Тема: шаркающий звук после замены ГРМ

Опции темы

Поиск по теме

Lupo Регистрация 04.11.2008 Адрес Россия, Москва, ЮВАО Возраст 37 Сообщений 102

Поменял ГРМ. когда принимал все было ОК.

через некоторое время появиля хорошо слышимый шаркающий звук, такой шыр-шыр-шыр, где-то раза 2 в секунду. времени нема, пришлось оставить как есть.
наездил 1500 после замены. звук стал тише и проявляется только на холодную, на горячую он остался, но как бы растворился. это уже не явнослышимое шаркание а такой общий ооочень тихий фон.

заехал на сервис. послушали генератор. явно на него не скажешь.

тут недавно решил сам послушать, и такое ощущение, что от натяжителя приводного ремня звук идет.

можт кто сталкивался?

Golf Регистрация 10.06.2007 Адрес Россия, Тула Возраст 53 Сообщений 510

Я после покупки своей ласточки уже дома обнаружил такой же звук на холодную,а с прогревом пропадал.Вылечил заменой ремня ГРМ,ролика натяжителя,паразитного ролика и натяжителя.А вот кто из них хандрил точно не знаю,но по состоянию самый шумный и с люфтом был паразитный ролик.Может тебе не всё поменяли или поменяли на б/у.Плавали-знаем.

Lupo Регистрация 04.11.2008 Адрес Россия, Москва, ЮВАО Возраст 37 Сообщений 102

паразитного ролика у мя нет, но есть ролик и натяжитель приводного ремня, вот он то и шуршит, мне так кажецца

БУ врятли, ставил человек, уважаемый на этом сайте, глупо рисковать своей репутацией ради пары тыщ, имхо. к проблеме он отнесся очень участливо, это у меня времени нет.

кстати звук только после замены был очень громким, по выкату километров, стал тише

Может ремень не очень качественный и трется об ролик? Проверь еще раз, нет ли на боковинах ремня выработки.

Lupo Регистрация 04.11.2008 Адрес Россия, Москва, ЮВАО Возраст 37 Сообщений 102

Выработки нет 100%, ремень как новый. пробежал 1500км

Lupo Регистрация 30.12.2008 Адрес Латвия, Рига Возраст 34 Сообщений 170

А как у тебя дела с натяжителем генераторного ремня? Чильно гуляет?

Lupo Регистрация 05.01.2007 Адрес Россия, Санкт-Петербург Возраст 38 Сообщений 143

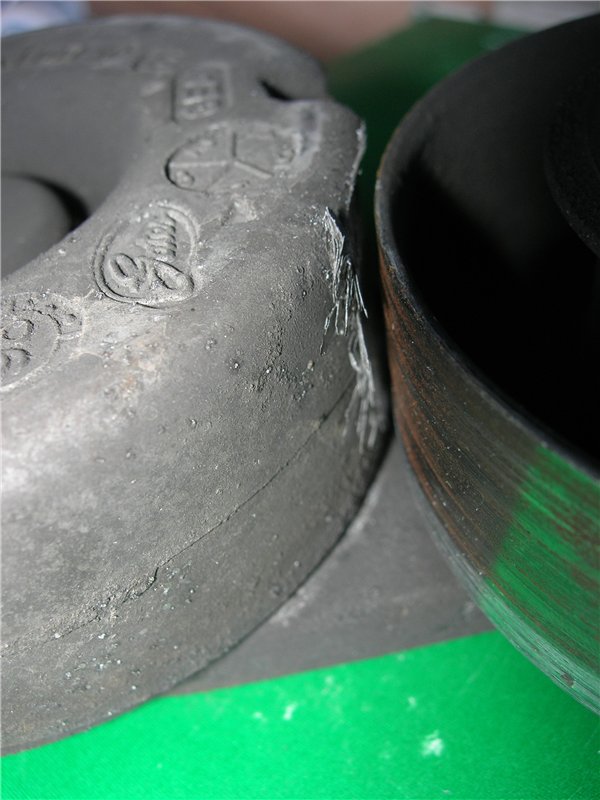

При прогреве посторонний звук, с прогревом пропадал. Ролик пробежал 38 т.км

[/url]

[/url]

[/url]

Lupo Регистрация 04.11.2008 Адрес Россия, Москва, ЮВАО Возраст 37 Сообщений 102

мне вот интересно, если сервис проводил работы со своими запчастями, т.е. я с собой ничего не привозил, реально ли сейчас, месяца 2 спустя, продавить замену ролика по гарантии?

Den78
именно

была такая же история. страшный скрежет при движении задним ходом. ролик агрегатного ремня был в таком же ужасном состоянии. вылечилось заменой данного девайса.

Lupo Регистрация 04.11.2008 Адрес Россия, Москва, ЮВАО Возраст 37 Сообщений 102

не все так просто, как казалось

еще раз уточню, шаркающие звуки на холодную, при прогреве до

20 градусов исчезают. звуки тихие и именно шаркающие, как от тапочек, только чаще. это не скрежет, в салоне не слышно, слышно только если стоять перед капотом.
Еще особенность, с увеличением пробега звук становится более тихим и из ярковыраженного шарканья переходит в равномерный шёпот. в первые дни после замены ГРМ он был очень сильным, как на холодную так и на горячую! сейчас только на холодную, да и то не особо.
трабла усугубляется тем, что на улице становится теплее, и стоит машиен поработать 30 сек и звук пропадает.
есть 2 подозрения: генератор и ролик натяжителя приводного ремня.
— генератор. если подшипник, то почему звук деградирует, я думал, что если разрушается подшипник, то со временем звуки только усиливаются и они стучащие, а не шаркающие. если щётки, то почему при включении всех потребителей, ничего не происходит, нет признаков просевшего питания, нет горелого запаха из генератора.
— ролик. тут мне сказать нечего, я хз, как он там устроен.

и самое западло, что через неделю другую, станет на улице +10-15 и звук уйдет, а неисправность останется. Как и где она выплывет неизвестно.
Любители и профессионалы, кто что скажет/посоветует?

Polo Регистрация 13.09.2008 Адрес Россия, Москва, ВАО Возраст 39 Сообщений 458

была такая же хреньпосле замены грм но через неделю пропало

Источник

В чем причина писка ремня ГРМ и как его устранить самостоятельно?

Газораспределительный механизм представляет собой достаточно сложное устройство. Чтобы механизм всегда работал в нормальном режиме, необходимо время от времени осуществлять его диагностику и замену необходимых элементов. В этой статье вы узнаете, почему свистит ремень ГРМ, каковы на это могут быть причины и что делать, если произошла эта проблема.

Разбираемся в устройстве

Чтобы понять, почему появляется свист ремня ГРМ после его замены или длительного срока эксплуатации, при запуске двигателя или просто при его работе, нужно разобраться в устройстве. Вопрос шума является насущным для многих отечественных автомобилистов.

Демонтаж ремешка ГРМ

ГРМ представляет собой устройство, обеспечивающее впуск горючей смеси в цилиндры мотора и дальнейшее удаление отработанных газов из камеры сгорания. Этот механизм, как сказано выше, является одним из наиболее сложных устройств мотора, поскольку он должен не только открывать и закрывать клапана. ГРМ должен делать в специально отведенный промежуток времени. Работа узла в любом случае должны быть синхронизирована с функционированием зажигания и системы впрыска.

Когда водителю нужно увеличить скорость движения, он жмет на педаль газа, таким образом обеспечивая поступление большего количества бензина и горючей смеси в мотор. Это устройство состоит из нескольких групп деталей. Клапана двигателя предназначены для открывания и закрывания впускных и выпускных каналов. Приводные устройства двигателя обеспечивают вращение валов с определенно заданной скоростью. А предназначение распределительных шкивов заключается в управлении клапанами.

Над блоком цилиндров ДВС установлена головка, на которой можно увидеть распределительный шкив, клапана и устройства-толкатели. Диск распределительного шкива расположен за пределами ГБЦ. Для того, чтобы моторная жидкость не вытекала из-под клапанной крышки, на распределительном валу установлен специальный сальник. Ремень ГРМ, который после замены вдруг засвистел, одевается на диск распределительного шкива и начинает функционировать при вращении шестеренок коленчатого шкива.

Чтобы ремень ГРМ всегда был хорошо натянут, используются натяжные ролики. Сам ремешок обеспечивает функционирование устройства, а приводной ремешок — работу дополнительного оборудования. Так вкратце выглядит система работы газораспределительного механизма. Но почему появился шум на холодную при запуске двигателя? И почему свистит ремень ГРМ после замены? Как этот шум может быть связан работой двигателя?

Возможные причины шума и завывания ремня

На самом деле такая проблема, когда водители не знают, почему появился шум на холодную при запуске двигателя или после замены ремня ГРМ, является распространенной. Далее мы постараемся дать ответ, почему свистит ремень и с чем это может быть связано. Итак, почему появляется свист ремня ГРМ после замены и почему шум возникает при запуске двигателя на холодную? На это есть несколько причин:

Поэтапная инструкция по устранению дефекта

Если шум появился при запуске двигателя после замены элемента, то путей ликвидации проблемы есть несколько. Каждый из них будет рассмотрен поочередно. Если качество ремешка слишком низкое и он уже износился, то его необходимо будет заменить, других вариантов нет. Рассматривать этот процесс мы не будем, поскольку для каждого автомобиля он индивидуален.

Воспользуйтесь поиском по нашему сайту, чтобы найти поэтапную инструкцию по замене элемента для своего авто. Больше информации об этом вы найдете здесь. Далее же мы рассмотрим варианты устранения проблемы без демонтажа ремешка.

Смазка ремешка

Смазка элемента является одним из решением проблемы, если после замены компонента появился шум при запуске двигателя.

Для смазки компонента необходимо приобрести специальный аэрозоль, который продается в любом магазине. Кроме того, для данных целей можно использовать универсальную WD-40. Естественно, это решение является временным, но оно займет всего несколько минут, после чего шум не будет вас больше доставать.

Устранение утечки

Если причиной, по которой появился свист, является попадание моторного масла или другой жидкости, то необходимо ликвидировать все возможные места протечки:

Видео «Самый простой способ натяжения ремня»

О наиболее легком и простом методе натяжки ремешка вы можете узнать из этого видео.

Источник

В какую сторону натягивать ролик грм

Натяжение ремня грм

На многих современных ДВС натяжение ремня грм проводится автоматически, механику лишь надо зафиксировать положение ролика-натяжителя. Но силовых установок, где ремень натягивается обязательно с ручной проверкой, тоже не мало. Как правило, с этим делом на ура справляются руки опытного мастера. Новичку будет гораздо сложнее это сделать. Мы попытаемся в статье привести рекомендации и советы, которые значительно облегчат для них задачу диагностики натяжения резинового кольца грм.

Ваз «десятка»

Популярный автомобиль, оснащенный двигателем с ременным приводом грм. Резиновую ленту ГРС механизма производитель рекомендует менять уже через 40-45 тыс. км пробега, но пренебрегать диагностикой до этого срока тоже нельзя. Принцип – «поставил новый ремень и забыл о нем», надо искоренить понимая, что руководствуясь этим правилом, ни к чему хорошему не придешь.

Внимание. Очень важно регулярно проводить диагностику техсостояния ремня и его натяжения.

Для того чтобы проверить натяжение сегодня используют особые электронные приборы, хотя можно обойтись и без них. Только на самом резиновом изделии грм не должно присутствовать ни капельки масла, грязи или следов надрыва. Все должно быть практически идеально чисто, без расслоений, чтобы диагностика прошла наиболее эффективнее. В противном случае, лучше не возиться с диагностикой, а сразу заменить ремень на новый, устранив причину, из-за которой он стерся или на него попала смазка.

Проверка натяжения безменом

Еще одно важное условие: проверка должна осуществляться на холодном ДВС.

Сам процесс проверки и регулировки выглядит следующим образом:

Теперь непосредственно о процессе диагностики:

Внимание. Если натяжение точное, прогиб должен составлять значение 5,4 мм. В противном случае, придется осуществить регулировку. Если значение меньше, то натяжение чересчур сильное, если большее – ремень натянут слабо.

Регулировка осуществляется так:

Примечание. Следует фиксировать гайку так, чтобы ролик не двинулся с места, его нельзя отпустить.

Важно также помнить, что излишний натяг резинового кольца грм убавляет его ресурс, а также легко может привести к выходу из строя ролика-натяжителя и даже помпы. Не стоит слушать тех лже-мастеров, которые утверждают, что сильное натяжение якобы устранит все проблемы с ремнем.

Слабое натяжение – это всегда перескок ремня по зубчикам распредвальной звездочки, что неминуемо приводит к нарушению фаз ГРС механизма. Наоборот, сильная натяжка – это износ подшипником того же самого ролика или водяной помпы, а также непосредственный износ ремня.

Натяжение можно проверить и с помощью спецприбора, например такого как «Контитег». Принцип его функционирования довольно прост, надо лишь измерить амплитуду колебаний ремня.

Прибор всегда идет с подробным описанием работы, в кейсе. Он состоит из прибора с показаниями, а также датчика, который и надо подносить к ремню (на расстоянии 1 см).

Внимание. Крайне важно, чтобы датчик «перекрывал» ремень только половиной своей длины.

В каких случаях стоит произвести замену ремня. Признаки того что пора менять привод ГРМ.

Замена и натяжка ремня проводится в двух случаях, а именно:

Чтобы узнать, правильно ли натянут ремень, нужно сделать следующее. Взять обычный кантер и линейку. Дальше все просто. Крюк кантера зацепить за ремень ГРМ и потянуть. На циферблате весов должно быть значение равное 10 килограммам. В этот момент произвести замер расстояния, на которое отклонился привод. Если значение будет меньше 5 с половиной миллиметров, то натяжка нормальная. Когда значение больше указанной цифры нужна натяжка ремня ГРМ.

К тому же если при осмотре привода на нем видны трещины, потертости или нехватка зубьев на внутренней стороне, это свидетельствует о необходимой замене ремня. Проверять правильность натяжения, и осматривать ремень рекомендуется каждые 15-20 тысяч пробега. Натяжку ремня несложно произвести самостоятельно. Это позволит сэкономить деньги. К тому же вся процедура несложная. При этом современные автомобили оборудованы натяжителями ремня ГРМ. Поэтому достаточно будет следить за их исправностью и состоянием самого привода.

Ауди 100

Вообще на Ауди была произведена в 1991 году модернизация почти всех двигателей. Благодаря ей в направлении урезания оборотов сдвинулись оптимальные значения мощности. Таким образом, это сказалось непосредственно на характере натяга резинового кольца грм.

Схема привод грм

Следует знать, что изначально ремень на Ауди натягивался при помощи помпы. Делалось это фактически единственный раз, а далее при замене новый ремень ставился без всяческих регулировок.

После модернизации вместо неподвижного ролика установили подвижный, наделенный системой термокомпенсации. Поставлялся этот ролик-узел в сборе, стоил около 130 долларов, но владельцы редко пользовались оригинальными и ставили дубликаты за 20 долларов, дабы сэкономить средства при замене. Но в результате этого у некоторых владельцев Ауди начинались проблемы, ремень периодически смещался, сползал с места.

Задача регулировки ремня грм Ауди сводится к тому, чтобы удалось скрутить ремень на 90* или другими словами, на одну четверть полного оборота. Ниже приводится инструкция, что и как сделать, если натяжение сильное или чересчур слабое.

Внимание. Если расстояние «А» меньше вышеприведенных значений, следует заменить ролик. Терморолик выполняет на Ауди несколько функций. В зависимости от температуры ДВС, прибор изменяет натяжение ремня. Следует знать, что при сильном нагреве мотора натяжение автоматически ослабляется.

Это термоустройство ходит примерно около 150 тыс. пробега, но исключения бывают.

Замена, проверка и регулировка натяжения ремня привода ГРМ для двигателя 1,5 SOHC

Для выполнения работы потребуется рожковый ключ на 41 мм длиной не более 160 мм.

Работу выполняем с помощником.

1. Снимаем ремни привода вспомогательных агрегатов (см. «Ремни привода вспомогательных агрегатов — проверка состояния, регулировка натяжения и замена»),

2. Отводим от двигателя насос гидроусилителя рулевого управления, не отсоединяя от него шланги (см. «Насос гидроусилителя рулевого управления — снятие и установка»),

3. Торцовым ключом на 10 мм отворачиваем четыре болта крепления передней крышки ремня привода ГРМ и снимаем ее.

4. Убеждаемся, что включена пятая передача. Помощник нажимает педаль тормоза, в это время торцовым ключом на 17 мм с удлинителем отворачиваем болт крепления шкива коленчатого вала.

5. Снимаем шкив коленчатого вала.

6. Вращая правое переднее колесо, вращаем коленчатый вал двигателя, добиваясь совмещения установочных меток фаз газораспределения на шкиве распределительного вала с вырезом в задней крышке ремня привода ГРМ.

При этом метка на зубчатом шкиве коленчатого вала должна совпасть с вырезом в задней крышке ремня привода ГРМ.

7. Торцовым ключом на 10 мм отворачиваем три болта крепления нижней крышки ремня привода ГРМ и снимаем ее.

При нормальном натяжении ремня привода ГРМ метки на натяжном устройстве должны совпадать.

Если внешняя метка смещена относительно внутренней против часовой стрелки, натяжение ремня недостаточное; следует провести регулировку натяжения (см. ниже). Если внешняя метка смещена по часовой стрелке — то возможны два варианта: перетянут ремень привода ГРМ или неисправно автоматическое натяжное устройство. В этом случае сначала необходимо провести регулировку натяжения (см. ниже), а затем, если это не помогло или ремень привода ГРМ явно стал слабо натянут, необходимо заменить натяжное устройство (см. ниже).

8. Шестигранным ключом на 5 мм ослабляем затяжку болтов крепления насоса охлаждающей жидкости.

Не ослабляйте болты крепления слишком сильно! Возможно вытекание охлаждающей жидкости. Ослабляйте болты крепления только до степени, когда корпус насоса охлаждающей жидкости будет с усилием поворачиваться ключом.

9. Рожковым ключом на 41 мм регулируем натяжение ремня привода ГРМ, поворачивая корпус насоса охлаждающей жидкости (по часовой стрелке усиливаем натяжение, против часовой — ослабляем), так чтобы совместить метки на натяжном устройстве (см. выше).

10. Проворачиваем коленчатый вал двигателя на два оборота и проверяем совмещение меток. При несовпадении меток ремень необходимо переставить (см. ниже).

Выполняемые далее операции необходимы для снятия ремня привода ГРМ.

11. Еще раз проверяем совмещение установочных меток фаз газораспределения (см. выше) и, если ремень снимается не для замены, помечаем его положение относительно всех шкивов для облегчения обратной установки.

12. Поворачиваем натяжное устройство по часовой стрелке и фиксируем его при помощи любого подходящего штифта диаметром около 4 мм.

13. Для облегчения снятия ремня ключом на 13 мм отворачиваем болт крепления натяжного устройства…

14. Снимаем ремень привода ГРМ со всех зубчатых шкивов.

15. Проверяем отсутствие люфтов и заеданий при вращении насоса охлаждающей жидкости и ролика натяжного устройства. При наличии неисправностей заменяем поврежденные детали (см. «Насос системы охлаждения — замена»)

16. Установку деталей выполняем в обратной последовательности. После установки ремня привода ГРМ, регулируем его натяжение (см. выше).

На ремне привода ГРМ может быть указано направление его вращения.

Вырез шкива коленчатого вала должен совместиться с выступом на зубчатом шкиве коленчатого вала.

Фольксваген

На автомобили Фольксваген ставятся, как известно, и ремни и цепи грм. По сервисной книжке натяжение ремня следует проводить так, чтобы одну ветку ремня можно было прокрутить на 90*, как и в случае с Ауди. Только вот возникают несколько вопросов.

Натяжение ремня грм на Фольксваген Пассат

Например, один из них касается силы проворота ремня. У одних людей пальцы сильные, у других – слабые. По этой причине рекомендуется проводить комбинированную натяжку и выводить среднее значение. Подробнее ниже:

Отталкиваться следует от золотой середины, когда ремень не хлопает и не шумит.
