Программатор выполнен на основе драйвера от Objective Development и полностью совместим по командам с оригинальным программатором AVR910 от ATMEL. Описание оригинальной схемы программатора можно взять в Application Note AVR910: In-System Programming, а список поддерживаемых команд можно посмотреть в Application Note AVR109: Self Programming
Схема программатора приведена на рисунке ниже. Предохранитель F1 служит для защиты линий питания порта USB от случайного замыкания по цепям питания программатора. Диоды VD1, VD2 – обычные выпрямительные, с прямым падением напряжения
0,6…0,7В, предназначены для понижения питания микроконтроллера DD1 до 3,6 В. Согласно документации ATMEL на ATmega8(L), микроконтроллер может работать при таком напряжении питания до частоты немногим выше 14 МГц. Светодиоды VL1(“RD”), VL2(“WR”) сигнализируют о текущих действиях программатора, и, соответственно, обозначают режимы чтения и записи. Светодиод VL3(“PWR”) предназначен для сигнализации подачи питания на программатор.
Windows 2000/XP/Vista/Seven 32-bit
Прошить контроллер. Подключить свежеиспеченный программатор к РС через свободный разъем USB. Операционная система найдет новое устройство – AVR910 USB Programmer, при предложении автоматически найти драйвер, отказаться, и указать путь к inf-файлу, в зависимости от установленной на вашем компьютере операционной системы. В архиве с прошивкой имеется папка AVR910.Driver в которой расположены три директории для разных вариантов операционных систем:
Особенности установки:
Windows XP/Vista/Seven 64 bit
Чтобы использовать драйвера на 64 битной платформе, Вы должны отключить проверку цифровых подписей драйверов, нажимая функциональную клавишу F8 во время начала загрузки системы.
Второй вариант, использование программы «Driver Signature Enforcement Overrider», которая подписывает драйвер как «testdriver» и активизирует «testmode», таким образом Вы можете загрузить драйвер без реальной цифровой подписи. Вы можете найти более детальное описание на странице программы, пройдя по ссылке выше.
Оригинальные драйвера для AVR CDC от Osamu Tamura можно взять здесь.
Как правило, правильно собранный, программатор с правильно запрограммированным МК в настройке не нуждается. Есть единственное замечание – если у программируемого МК вход RESET подтянут к напряжению питания резистором, то номинал резистора не должен быть ниже 10 кОм – это связанно с пониженным напряжением питания управляющего МК программатора и введением ограничительных резисторов на шине ISP-разъема.
Если возникли проблемы
Все архивы содержат файл прошивки, установочный inf-файл и схему в формате Adobe pdf. Кроме этого старые версии содержат описание в виде старой html страницы.
Переделываем AVR 910 в USB ASP для штатной работы драйвера в x64 Windows
При переходе с Windows x86 на Windows x64 столкнулся с проблемой, что мой программатор AVR910 от Protoss не желает в ней работать. Точнее x64 Windows отказывается устанавливать драйвера без цифровой подписи. Подписать родные драйвера от Protoss не представляется возможным без покупки лицензии Developer у корпорации зла. Остается как вариант либо отключить проверку подписи драйверов. Либо перевести ОС в Тестовый режим. Постоянная работа в тестовым режиме тоже не сулит ничем хорошим, да и решение — это не решение, а костыль…. Альтернатива только найти драйвер подписанный сертификатом.
В процессе решения данной проблемы мой взгляд пал на альтернативные прошивки для AVR910 by Protoss. Так я встретил довольно много переделок
AVR910 в STK500… На форуме некий Ink подготовил несколько альтернативных прошивок для AVR910.
libusb начиная с версии 1.2.0 имеет цифровую подпись, соответственно эти драйвера будут работать в штатном режиме на x64 системе.
Скачать — прошивка для превращения AVR910 в USBASP.
Скачать — драйвер для Windows (x64 и x32). Этот драйвер проходит проверку цифровой подписи! При установки необходимо разрешить установку драйвера неизвестного производителя.
Так как AVR910 от USBASP отличается лишь прошивкой, то просто заменив контролер программатора можно быстро превратить AVR910 в USBASP. Так для этих целей я подготовил два контролера.
Для прошивки контролеров программатором USBASP необходимо другое программное обеспечение:
В статье AVR910 программатор — описано как собрать программатор, приведена печатная плата и список деталей.
Купить готовый программатор на aliexpress
ISP Программатор для ATMEL AVR ATMega ATTiny
Переделываем AVR 910 в USB ASP для штатной работы драйвера в x64 Windows : 20 комментариев
Ну хорошо. А этот перешитый программатор вырабатывает тактовый сигнал для программируемого контроллера?
Работает аналогично оригинальному Протоса.
Как оказалось, тактовый сигнал 1 МГц действительно есть
Программирование с новой прошивкой очень быстрое и занимает всего лишь несколько секунд в отличие от «задумчивого» Проттосса. Тактовый сигнал в 1 МГц есть, но перемычкой его частота не изменяется. Впрочем, мне это кажется не критичным
А если прошиваю — а он определяется как «неизвестное устройство», значит где искать косяк?
Если на прошивке от AVR910 работает, то во фьюзах. Фьюзы как в AVR910ю
Добрый день! Вот такая беда, не получается установить драйвера. Скачивал с вашего сайта и оригинальные Протоса, но ничего не выходит даже при отключение проверки подписи драйверов. Вот скриншоты https://yadi.sk/d/DWTA065cwRfNs
Не подходят драйвера. Обратите внимание что для каждой версии и каждой разрядности ОС необходимы свои драйвера
все пашет! (вин10 х64)
все светодиоды и перемычка адекватны
спасибо!
Спасибо. Перепрошил вашей прошивкой и мой старый AVR910 Prottosa заработал.
Windows 10 (32 bit), драйвера libusb-win32 версии 1.2.6.0
Пробовал другие переделки AVR910 в USBASP, но в них засада работает только после подключения к USB.
(Подключил к USB н.п. считал прошивку, считать второй раз не дает, надо снова отключать и подключать к USB)
Может поделитесь исходниками и информацией чем собирали.
Наработка не моя, ссылка на автора и первоисточник смотри в статье…
Спасибо помогло.
Я как раз и пробовал файлы Ink, но оказалось что файл main.hex из avr910-usbasp-hex.zip и файл \bin\firmware\usbasp.atmega8.2009-02-28.hex различаются, а я вторым и прошивал.
Спрошу у автора в чем дело.
(Собирая из исходников получается файл идентичный main.hex из avr910-usbasp-hex.zip)
Добрый день.
Подскажите, пожалуйста, как выставить фьюзы? Ставил галки напротив CKOPT, SUT0 и BODEN в CodeVision. После этого микроконтроллер перестал определяться. И нужно ли перед прошивкой фьюзов считывать заводские?
Ну явно что то не работает. Ищи косяк…. На родной прошивке от AVR910 работало?
Кто нибудь сталкивался с такой проблемой — прекрасно шьёт mega 328, но отказывается работать с mega 8?
Спасибо за информацию.
Добавить комментарий Отменить ответ
Этот сайт использует Akismet для борьбы со спамом. Узнайте, как обрабатываются ваши данные комментариев.
mbqart › Блог › USB программатор AVR (AVR910)
Программатор выполнен на основе драйвера от Objective Development и полностью совместим по командам с оригинальным программатором AVR910 от ATMEL. Описание оригинальной схемы программатора можно взять в Application Note AVR910: In-System Programming, а список поддерживаемых команд можно посмотреть в Application Note AVR109: Self Programming.
Не вдаваясь в теорию, которой предостаточно в интернете, отмечу лишь основные моменты. Официальный сайт программатора prottoss.com/projects/AVR…avr910_usb_programmer.htm, там есть описание, драйвера и прошивка. Вроде бы этого достаточно, но, можно ошибиться на этапе программирования fuse-битов, и долго думать, почему это западло не работает.
Для программатора UniProf установка бит следующая:
Собираем программатор по предложенной схеме, разводку платы делал под ATMega8 – 16AU, поэтому брать нужно именно его, а не 16PI, все SMD компоненты размера 0508. В эту схему можно добавить стабилитроны для защиты линий данных USB порта, т.к. по инструкции напряжение не должно превышать 3.6 вольта, это не обязательно, может работать и так, однако есть вероятность ушатать порт.
Собранный программатор подключаем через пять проводков к LPT, перемычку ставим в режим MODIFY, запускаем UniProf, проверяем почему не заработало, материмся и идём собирать примочку к COM порту, может случиться и так, что через LPT шиться не станет, не вытянет уровни.

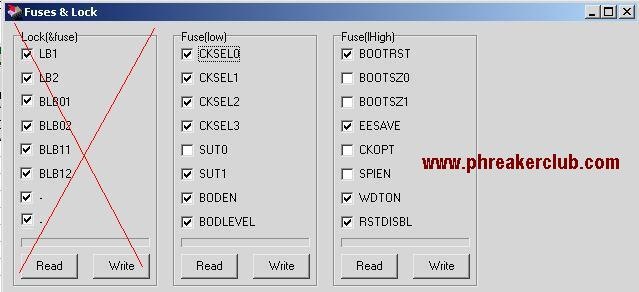

Допустим что UniProf радостно сообщил нам что mega8 найдена. После этого нужно снять галку EEPROM (его шить не нужно), нажать кнопку ERASE, Open HEX, выбрать прошивку, нажать Prog. После успешного программирования необходимо выставить FUSE биты, как показано на рисунке. LOCK-биты трогать вообще не нужно.
Теперь для проверки закрываем программатор и заново его запускаем, если контроллер не определился, то не работает кварцевый резонатор. Проверяем генерацию осциллографом, смываем лишний флюс, проверяем номиналы конденсаторов (у меня заработало с номиналом 4,7pf).
Если всё заработало, то ставим перемычку в режим NORM, подключаем к компьютеру. Венда сразу должна определить USB Programmator и предложить поискать драйверы в интернетах, на что указываем ей путь к файлу inf. Теперь в системе появится виртуальный COM порт, на который можно настроить CodeVisionAVR.
Avr910 usb программатор драйвер windows 7 x64
Долго искал в интернете схему не дорогого программатора для AVR Studio
нашел AVR910 совместимый программатор от Prottoss, собрал его он прекрасно заработал но чего то не хватало.
После некоторых поисков наткнулся на проект USBasp
вот он http://www.fischl.de/usbasp/
Cхема USBAsp очень похожа на AVR910 совместимый от Prottoss
После всего прочитанного я взялся за паяльник и начал переделывать.
Сперва взялся за схему, превратил AVR910 Prottoss в USBASP
Затем согласно статье «prevrashhaem-usbasp-v-stk500» залил последнюю версию прошивки «usbasp-mega8-12mhz.hex»
в контроллер atmega8, стер из windows драйвера от старого AVR910, воткнул программатор в комп и о чудо. появилось новое устройство, драйвера
установил из директории проекта AVRdoper (кстати нужно выставить COM1 или COM2 или COM3 в свойствах драйвера иначе AvrStudio не найдет устройство) запустил AVR Studio выбрал в меню «Select Avr Programmer » STK500 port «AUTO» затем жмем connect и AVR Studio нам ругнётся что хочет обновить наш программатор жмем нет и программируем по SPI.
Вот фотки моего тестового варианта
Последний раз редактировалось OlegTurbin Пт мар 25, 2011 20:18:58, всего редактировалось 1 раз.
