Установка ремня привода ГРМ
Примечание: не допускайте попадания воды или масла на зубчатые шкивы распределительного и коленчатого валов и держите их в чистоте.
1. Установите зубчатый шкив распределительного вала (если был снят).
а) Совместите установочный штифт на носке распределительного вала с канавкой зубчатого шкива и насадите шкив на распределительный вал.
б) Временно установите болт крепления шкива.
а) Совместите шпонку на коленчатом валу со шпоночной канавкой зубчатого шкива.
б) Насадите шкив на носок коленчатого вала до упора отбортовкой вовнутрь.

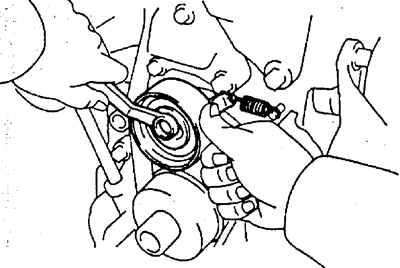

3. Временно установите ролик-натяжитель с пружиной.
а) Закрепите ролик болтом, не затягивая его.
б) Установите пружину.
в) Оттяните ролик влево до упора и затяните болт:
4. Установите ремень привода ГРМ.
Двигатель 5A-FE
а) Установите поршень 1-го цилиндра в положение ВМI в конце такта сжатия.
Установив разводной ключ на шестигранный участок распределительного вала, поверните его и совместите метку на крышке подшипника распределительного вала с центром малого отверстия на шкиве распределительного вала.
Используя болт крепления зубчатого шкива коленчатого вала, поверните коленчатый вал ‘и совместите синхронизирующие метки на зубчатом шкиве и на корпусе масляного насоса.
б) Установите зубчатый ремень ГРМ.
Предупреждение: двигатель должен быть холодным.
Примечание: в случае повторного использования ремня совместите нанесенные ранее метки на шкивах и ремне и учитывайте направление вращения ремня.
Установите зубчатый ремень ГРМ, соблюдая метки и обеспечивая необходимое натяжение на участке между зубчатыми шкивами коленчатого и распределительного валов.
в) Проверьте правильность установки ремня (фазы газораспределения).
Медленно отпустите болт крепления натяжного ролика.
Медленно по часовой стрелке поверните коленчатый вал на 2 оборота от ВМТ до ВМТ, предварительно установив болт крепления зубчатого шкива.
Убедитесь, что синхронизирующие метки на каждом шкиве совпадают с соответствующими метками на корпусе масляного насоса (для > шкива коленчатого вала) и на крышке подшипника распределительного вала, как показано на рисунке.
Двигатель 4A-FE
а) Установите поршень 1-го цилиндра в положение ВМТ в конце такта сжатия.
Установив разводной ключ на шестигранный участок распределительного вала, поверните его и совместите метку на крышке подшипника распределительного вала с центром малого отверстия на шкиве распределительного вала.
Временно установите ремень привода ГРМ.
Установите направляющую ремня привода ГРМ лицевой стороной наружу.
Поверните шкив коленчатого вала, и совместите его риску с установочной меткой «О» на крышке №1 ремня привода ГРМ.
б) Установите зубчатый ремень ГРМ.
Предупреждение: двигатель должен быть холодным.
Примечание: в случае повторного использования ремня совместите нанесенные ранее метки на шкивах и ремне и учитывайте направление вращения ремня.
Установите зубчатый ремень ГРМ, соблюдая метки и обеспечивая необходимое натяжение на участке между зубчатыми шкивами коленчатого и распределительного валов, в)
Проверьте правильность установки ремня (фазы газораспределения).
Медленно отпустите болт крепления натяжного ролика.
Медленно по часовой стрелке поверните коленчатый вал на 2 оборота от ВМТ до ВМТ, предварительно установив болт крепления зубчатого шкива.
Убедитесь, что синхронизирующие метки на каждом шкиве совпадают с соответствующими метками, как показано на рисунке.
7. Установите шкив коленчатого вала.
а) Совместите шпонку на коленчатом валу с пазом шкива и насадите шкив на вал.
а) Удалите старый герметик.
б) Нанесите слой свежего герметика в местах, показанных на рисунке.
в) Установите прокладку под крышку головки блока цилиндров.
15. Подсоедините высоковольтные провода.
16. Подсоедините жгут проводки и установите защиту жгута проводов.
17. Установите ремень привода насоса гидроусилителя рулевого управления.
18. Установите ремень привода компрессора кондиционера.
19. Установите бачок омывателя.
20. Установите ремень привода генератора.
23. Подсоедините отрицательную клемму к аккумуляторной батарее.
Замена ремня ГРМ на двигатели Toyota серии A 5a-fe, 4a-fe, 7a-fe
Замена ремня ГРМ Тойота
1. Отсоедините отрицательную клемму от аккумуляторной батареи.
2. Снимите правую часть защиты двигателя.
3. Ослабьте болт шкива насоса охлаждающей жидкости.
4. Снимите ремень привода генератора.
а) Отверните стяжной болт.
б) Отверните регулировочный болт и снимите ремень.
5. Снимите ремень привода компрессора кондиционера.
6. Снимите бачок омывателя.
7. Снимите ремень привода насоса гидроусилителя рулевого управления.
а) Отверните стяжной болт.
б) Отверните регулировочный болт и снимите ремень.
8. Снимите защиту жгута проводки и отсоедините жгут.
9. Отсоедините высоковольтные провода.
10. Отсоедините шланги системы вентиляции картера.
11. Снимите крышку головки блока цилиндров.
12. Снимите крышку ремня привода ГРМ №3.
13. (4A-FE, 7A-FE) Отсоедините провод датчика давления в камере сгорания.
14. Снимите компрессор кондиционера, отсоединив разъем электромагнитной муфты, шланг и отвернув 4 болта крепления.
15. Снимите кронштейн компрессора, отвернув 4 болта крепления.
16. Отверните 4 болта и снимите шкив насоса охлаждающей жидкости.
17. Снимите крышку ремня привода ГРМ №2.
18. Установите поршень первого цилиндра в ВМТ конца такта сжатия.
а) Проверните шкив коленчатого вала и совместите канавку на шкиве с меткой «О» на защитной крышке №1 ремня привода ГРМ.
6) Убедитесь, что отверстие в шкиве привода распределительного вала совместилось с меткой на крышке его подшипника.
В противном случае проверните коленчатый вал на один оборот (360°).
19. Снимите шкив коленчатого вала,
а) Используя подходящее приспособление отверните фиксирующий болт шкива.
20. Снимите крышку ремня привода ГРМ №1.
21. Снимите направляющую ремня привода ГРМ.
23. Отсоедините правую опору двигателя, отвернув 3 болта и 3 гайки крепления.
24. Снимите ремень привода ГРМ.
В случае повторного использования ремня, нарисуйте стрелку направления движения ремня (в сторону вращения коленчатого вала двигателя) и сделайте метки на ремне и шкивах, как показано на рисунках.
а) Отпустите болт крепления ролика-натяжителя, переместите его до упора влево и затем временно зафиксируйте его в этом положении тем же болтом крепления.
б) Снимите ремень привода ГРМ
25. Снимите натяжной ролик и натяжную пружину, вывернув полностью болт крепления натяжного ролика.
26. При необходимости, снимите зубчатый шкив коленчатого вала. В случае затруднений используйте 2 отвертки. Примечание: для предотвращения повреждения элементов блока цилиндров подложите ветошь
не допускайте попадания воды или масла на зубчатые шкивы распределительного и коленчатого валов и держите их в чистоте.

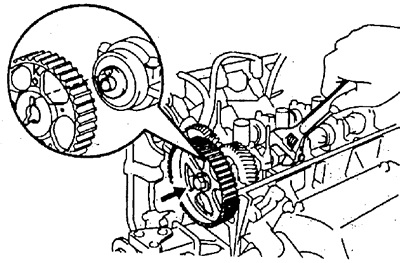

1. Установите зубчатый шкив распределительного вала (если был снят).
а) Совместите установочный штифт на носке распределительного вала с канавкой зубчатого шкива и насадите шкив на распределительный вал.
б) Временно установите болт крепления шкива.
в) Удерживая распределительный вал за его шестигранную часть раз-водным ключом, затяните болт крепления шкива распределительного вала.
Момент затяжки. 59 Н м

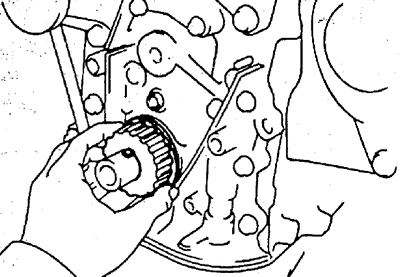

2. Установите зубчатый шкив коленчатого вала (если был снят).
а) Совместите шпонку на коленчатом валу со шпоночной канавкой зубчатого шкива.
б) Насадите шкив на носок коленчатого вала до упора отбортовкой вовнутрь.
3. Временно установите ролик-натяжитель с пружиной.
а) Закрепите ролик болтом, не затягивая его.
б) Установите пружину.

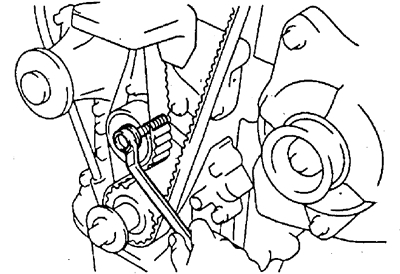

в) Оттяните ролик влево до упора и затяните болт;
4. Установите ремень привода ГРМ.

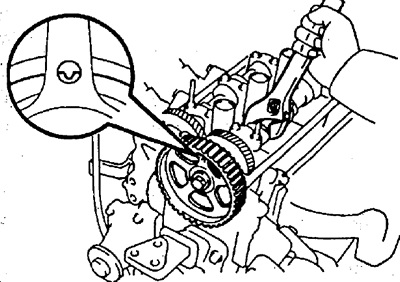

а)Установите поршень 1-го цилиндра в положение ВМI в конце такта сжатия.
— Установив разводной ключ на шестигранный участок распределительного вала, поверните его и совместите метку на крышке подшипника распределительного вала с центром малого отверстия на шкиве распределительного вала.
— Используя болт крепления зубчатого шкива коленчатого вала, поверните коленчатый вал ‘и совместите синхронизирующие метки на зубчатом шкиве и на корпусе масляного насоса
б) Установите зубчатый ремень ГРМ.
Предупреждение: двигатель должен быть холодным.
Примечание: в случае повторного использования ремня совместите нанесенные ранее метки на шкивах и ремне и учитывайте направление вращения ремня.
Установите зубчатый ремень ГРМ, соблюдая метки и обеспечивая необходимое натяжение на участке между зубчатыми шкивами коленчатого и распределительного валов.
в) Проверьте правильность установки ремня (фазы газораспределения).
— Медленно отпустите болт крепления натяжного ролика.
— Медленно по часовой стрелке поверните коленчатый вал на 2 оборота от ВМТ до ВМТ, предварительно установив болт крепления зубчатого шкива.
— Убедитесь, что синхронизирующие метки на каждом шкиве совпадают с соответствующими метками на корпусе масляного насоса (для > шкива коленчатого вала) и на крышке подшипника распределительного вала, как показано на рисунке
— Затяните болт крепления ролика-натяжителя.
Момент затяжки. 38 Н-м

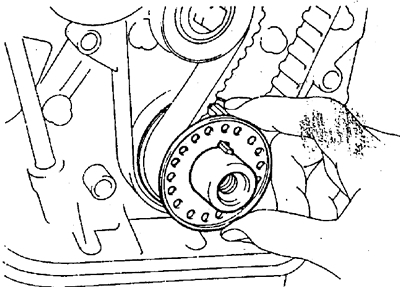

г) Установите направляющую зубчатого ремня отбортовкой наружу, как показано на рисунке
д) Установите защитную крышку №1.
Момент затяжки болтов. 8 Н-м

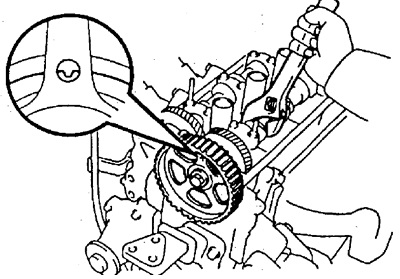

а) Установите поршень 1-го цилиндра в положение ВМТ в конце такта сжатия.
— Установив разводной ключ на шестигранный участок распределительного вала, поверните его и совместите метку на крышке подшипника распределительного вала с центром малого отверстия на шкиве распределительного вала.
— Временно установите ремень привода ГРМ.
— Установите направляющую ремня привода ГРМ лицевой стороной на-ружу.
— Установите крышку ремня привода ГРМ №1.
Момент затяжки. 8 Н-м
— Установите шкив коленчатого вала.
— Поверните шкив коленчатого вала, и совместите его риску с установочной меткой «О” на крышке №1 ремня привода ГРМ.
б) Установите зубчатый ремень ГРМ.
двигатель должен быть холодным.
в случае повторного использования ремня совместите нанесенные ранее метки на шкивах и ремне и учитывайте направление вращения ремня.
Установите зубчатый ремень ГРМ, соблюдая метки и обеспечивая необходимое натяжение на участке между зубчатыми шкивами коленчатого и распределительного валов,
в) Проверьте правильность установки ремня (фазы газораспределения).
— Медленно отпустите болт крепления натяжного ролика
Медленно по часовой стрелке поверните коленчатый вал на 2 оборота от ВМТ до ВМТ, предварительно установив болт крепления зубчатого шкива.
— Убедитесь, что синхронизирующие метки на каждом шкиве совпадают с соответствующими метками, как показано на рисунке.

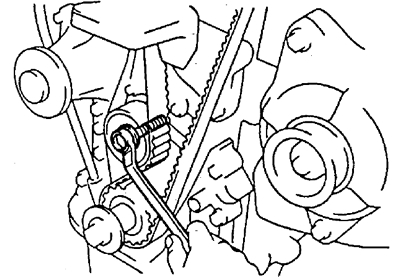

— Затяните болт крепления ролика-натяжителя.
Момент затяжки. 38 Н м
5. Установите правую опору двигателя, завернув 3 болта и 3 гайки крепления.
6. Опустите двигатель подъемником.
7. Установите шкив коленчатого вала.
а) Совместите шпонку на коленчатом валу с пазом шкива и насадите шкив на вал.
б) Используя подходящее приспособление заверните и затяните крепежный болт шкива коленчатого вала.
8. Установите шкив насоса охлаждающей жидкости.
9. Установите кронштейн компрессора кондиционера, завернув 4 болта крепления.
момент затяжки. 48 Н-м
10. Установите компрессор кондиционера, завернув 4 болта крепления. Момент затяжки. 25 Н-м
11. (4A-FE, 7A-FE) Установите провод датчика давления в камере сгорания.
12. Установите крышку ремня привода ГРМ №3.
Момент затяжки. 8 Н-м
13. Установите крышку головки блока цилиндров.
а) Удалите старый герметик.

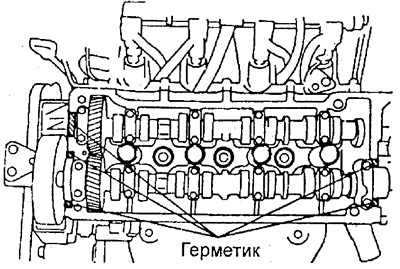

б) Нанесите слой свежего герметика в местах, показанных на рисунке.
в) Установите прокладку под крышку головки блока цилиндров.
г) Установите крышку головки блока, закрепив ее 4-мя гайками, установленными на уплотняющие шайбы.
Момент затяжки гаек. 6 Н-м
14. Подсоедините шланги системы вентиляции картера.
15. Подсоедините высоковольтные провода.
16. Подсоедините жгут проводки и установите защиту жгута проводов.
17. Установите ремень привода насоса гидроусилителя рулевого управления.
18. Установите ремень привода компрессора кондиционера.
19. Установите бачок омывателя,
20. Установите ремень привода генератора.
21. Затяните болты крепления шкива
насоса охлаждающей жидкости. Момент затяжки. 10 Н м
22. Установите правую часть защиты двигателя.
23. Подсоедините отрицательную клемму к аккумуляторной батарее.
Как правильно выставить ремень грм на 4а двигателе
6. Проверьте установку фаз газорас
пределения и натяжение ремня при
вода ГРМ.
а) Поверните коленчатый вал на 2
оборота от ВМТ до ВМТ.
Примечание: всегда вращайте ко
ленчатый вал только по часовой
б) Проверьте фазы газораспределе
ния, убедившись в том, что:
• центр малого отверстия на зуб
чатом шкиве распределительного
вала совмещается с меткой на
крышке 1-го подшипника распре
делительного вала, как показано
• метка на шкиве (привода гене
ратора и насоса охлаждающей
жидкости) коленчатого вала со
вмещается с соответствующей
меткой на защитной крышке рем
ня привода ГРМ, как показано на
Примечание: если метки на шкивах не
совладают со своими ответными
метками, измените (сместите) заце
пление зубчатого шкива коленчатого
вала с зубчатым ремнем привода ГРМ
и заново повторите регулировку, опи
в) Затяните установочный болт на
тяжного шкива (ролика) ремня приво
. г) Проверьте натяжение зубчатого
ремня привода ГРМ, как показано на
Прогиб ремня при усилии 20 Н. 5-6 мм
д) Если измеренная величина не
соответствует техническим усло
виям, проведите регулировку на
тяжения, изменив положение на
тяжного шкива (ролика) ремня
7. Проверьте зазоры в клапанах (см.
раздел «Проверка и регулировка теп
ловых зазоров в клапанах»).
8. Установите защитные кожухи №2 и
№ 3, закрепив их 6-ю болтами.
9. Установите крышку головки блока
а) Удалите старый герметик.
б) Нанесите свежий герметик на го
ловку блока цилиндров, как показано
в) Установите прокладку крышки го
ловки блока цилиндров.
г) Установите крышку через дистан
ционные резиновые втулки и закре
пите ее 3-мя гайками.
10. Установите свечи зажигания, ис
пользуя специальный ключ.
Момент затяжки 18 Нм
11. Установите шкив и ремень приво
да насоса охлаждающей жидкости и
генератора (см. «Установка ремня
12. Установите впускной коллектор.
а) Установите новую прокладку, за
жим электропроводки и закрепите
коллектор 6-ю болтами и 2-мя гай
б) Установите опорную стойку впуск
ного коллектора, закрепив ее 2-мя
Верхнего болта (А) 19 Нм
Нижнего болта (В) 39 Нм
в) Подсоедините шланг охлаждаю
щей жидкости.
Замена ремня ГРМ Тойота Двигатель 4A-GE, метки грм 4a ge
При снятом ремне ГРМ не поворачивайте распределительные и коленчатый валы, чтобы избежать соударения поршней и клапанов. Перед снятием распределительных валов необходимо повернуть коленчатый вал на 45с’ против часовой стрелки.
Перед установкой ремня ГРМ сначала совместите метки на шкивах распределительных валов и крышке головки блока, а затем поверните коленчатый вал на 45° по часовой стрелке до совмещения меток.
Снятие ремня ГРМ 4A-GE
1. Отсоедините провод от отрицательной клеммы аккумуляторной батареи.
2. Снимите бачок омывателя.
3. Снимите бачок рабочей жидкости гидроусилителя рулевого управления.
4. Снимите правую часть защиты двигателя.
5. Установите поршень первого цилиндра в ВМТ конца такта сжатия.
Снимите крышку маслозаливной горловины и убедитесь, что вы можете видеть выемку на распределительном валу.
6. Снимите ремень привода насоса гидроусилителя рулевого управления и компрессора кондиционера.
7. Ослабьте болты крепления шкива насоса охлаждающей жидкости.
8. Снимите ремень привода генератора.
9. Снимите ремень привода насоса охлаждающей жидкости.
10. Снимите промежуточный шкив (ремня привода генератора).
11. Снимите шкив коленчатого вала,
а) Используя подходящее приспособление, отверните фиксирующий болт шкива.
12. Снимите правую опору двигателя.
13. Снимите крышку №3 ремня привода ГРМ.
14. Снимите крышку №2 ремня привода ГРМ.
15. Снимите крышку №1 ремня привода ГРМ.
16. Снимите крышку ремня привода ГРМ.
17. Снимите натяжитель ремня привода ГРМ, отвернув два болта.
18. Снимите ремень привода ГРМ.
если планируется повторно использовать ремень, нарисуйте стрелку направления движения ремня (в сторону вращения коленчатого вала двигателя) и сделайте метки на ремне и шкивах, как показано на рисунке.
а) Отверните гайки (болты) и снимите натяжитель ремня привода ГРМ.
б) Снимите ремень привода ГРМ. Внимание: при снятом ремне ГРМ не поворачивайте распределительные и коленчатый валы, чтобы избежать соударения поршней и клапанов.
19. Снимите крышку №2 головки блока цилиндров.
20. При необходимости снимите зубчатый шкив коленчатого вала. В случае затруднений используйте две отвертки. Внимание: для предотвращения повреждения элементов блока цилиндров подложите ветошь, как показано на рисунке.
Установка ремня ГРМ 4A-GE
не допускайте попадания воды или масла на зубчатые шкивы распределительного и коленчатого валов и держите их в чистоте.
1. Установите зубчатый шкив коленчатого вала (если был снят).
а) Совместите шпонку на коленчатом валу со шпоночной канавкой зубчатого шкива.
б) Насадите шкив на носок коленчатого вала до упора отбортовкой вовнутрь.
2. Установите ремень привода ГРМ.
а) Убедитесь в совпадении меток на крышке головки блока и шкивах распределительных валов.
б) Убедитесь в совпадении меток на зубчатом шкиве коленчатого вала и на корпусе масляного насоса. Внимание: в случае повторного использования ремня совместите нанесенные ранее метки на шкивах и ремне и учитывайте направление вращения ремня.
в) Установите ремень привода ГРМ.
г) Убедитесь, что между метками на шкивах распределительных валов расположены 12 зубцов ремня.
д) Используя тиски или пресс, сожмите натяжитель до совмещения отверстий в штоке и стенках цилиндра. Сжатие производите постепенно, нагрузка на шток не должна превышать 9,8 кН (1000 кг).
Примечание: если отверстия в штоке и цилиндре не совмещены, то в процессе запрессовки штока следует повернуть его для совмещения отверстий.
е) Используя торцевой шестигранный ключ, зафиксируйте шток.
ж) Установите натяжитель и закрепите его гайками (болтами) (М3 =9,5 Н м).
з) Снимите торцевой ключ, фиксирующий шток.
и) Убедитесь в наличии натяжения в рабочей ветви ремня привода ГРМ.
3. Проверьте правильность установки ремня (фазы газораспределения).
а) Медленно по часовой стрелке поверните коленчатый вал на 2 оборота от ВМТ до ВМТ, предварительно установив болт крепления зубчатого шкива коленчатого вала.
б) Убедитесь, что синхронизирующие метки на каждом шкиве совпадают с соответствующими метками.
4. Установите направляющую зубчатого ремня отбортовкой наружу, как показано на рисунке.
5. Установите защитные крышки №1, №2 и №3 ремня ГРМ.
длина болтов защитных крышек №1, №2 и №3 ремня ГРМ различна, ее значение в мм дано на рисунке.
6. Установите правую опору двигателя.
7. Установите шкив коленчатого вала.
а) Совместите шпонку на коленчатом валу с пазом шкива и насадите шкив на вал.
б) Используя подходящее приспособление, заверните и затяните крепежный болт шкива коленчатого вала.
8. Установите свечи зажигания и подсоедините провода высокого напряжения.
9. Установите шкив насоса охлаждающей жидкости.
10. Установите ремень привода генератора.
11. Установите ремень привода насоса гидроусилителя рулевого управления и компрессора кондиционера.
12. Установите правую часть защиты двигателя.
13. Установите бачок рабочей жидкости гидроусилителя рулевого управления
14. Установите бачок омывателя.
15. Подсоедините провод к клемме аккумуляторной батареи.
