Замена ГРМ Lexus GS 430, SC 430 Год 2001-2007
Замена ГРМ Lexus GS 430 4,3 V8; SC 430 4,3 V8 Год 2001-2007
Держатели шкива коленчатого вала:
■ Отсоедините провод от «-» клеммы аккумуляторной батареи.
■ Не проворачивайте коленчатый или распределительный валы при снятом ремне привода ГРМ.
■ Снимите свечи зажигания для облегчения вращения коленчатого вала.
■ Прокручивайте коленчатый вал только в нормальном направлении вращения (если не указано противоположное вращение).
■ НЕ ВРАЩАЙТЕ коленчатый вал за звездочку распределительного вала или другие звездочки.
■ Соблюдайте все моменты затяжки.
602
Снятие ремня Лексус gs
1. Слейте охлаждающую жидкость.
2. Снимите воздуховод воздушного фильтра.
3. Вывесите переднюю часть автомобиля и установите опорные стойки.
□ Верхнюю крышку двигателя
□ Нижнюю крышку двигателя.
□ Т руб ки мае л сох л ад ител я.
□ Воздушный фильтр в сборе
□ Радиатор и вентилятор системы охлаждения
□ Дополнительный приводной ремень (поверните натяжитель против часовой стрелки).
□ Трубку ГУР (сдвиньте в сторону). Примечание; НЕ ОТСОЕДИНЯЙТЕ шланги.
□ Компрессор кондиционера (сдвиньте в сторону). Примечание: НЕ ОТСОЕДИНЯЙТЕ линии хладагента.
□ Жгуты проводов с верхних крышек ремня привода ГРМ.
□ Верхние крышки ремня привода ГРМ (1).
□ Направляющий ролик дополнительного приводного ремня.
□ Натяжитель дополнительного приводного ремня.
□ Направляющий ролик в сборе (2).
7. Отверните болт шкива коленчатого вала (3). Используйте держатеп и:
□ Шкив коленчатого вала (4). Используйте специнструмент №09950-50013/2.
□ Нижние крышки ремня привода ГРМ (5).
□ Ротор датчика положения коленчатого вала (6).
9. Проверните коленчатый вал по часовой стрелке до ВМТ поршня первого цилиндра.
10. Убедитесь, что установочные метки совмещены (7) и (8).
11. Поворачивайте коленчатый вал против часовой стрелки на 50°, пока установочная метка на звездочке коленчатого вала не переместится в положение «12 часов» (9). Установочные метки звездочки распределительного вала переместятся примерно на 25°.
12. Если ремень используется повторно, убедитесь, чте установочные метки видны.
13. Если нет: нанесите на ремень метки мелом или крас* кой напротив меток на звездочках (10) и (11).
□ Болты автоматического натяжителя (12).
□ Автоматический натяжитель (13).
□ Ремень привода ГРМ.
Примечание: звездочки распределительных валов могут отпружинить из установочного положения при снятии ремня.
15. Осторожно сориентируйте коленчатый вал в положение ВМТ. совмещая метки на корпусе масляного насоса (7)
16. Сориентируйте звездочки распределительных валов в положение «12 часов» (8).
Установка ремня Лексус gs
1. Проверьте плавность работы ролика натяжителя и направляющего ролика.
2. Убедитесь в отсутствии утечек из насоса охлаждающей жидкости. Если утечки есть, замените насос охлаждающей жидкости.
3. Убедитесь в плавности вращения подшипников шкива насоса охлаждающей жидкости и отсутствии шума. При необходимости замените насос охлаждающей жидкости.
4. Проверьте корпус натяжителя на отсутствие утечек или повреждений (13). Замените при необходимости.
5. Убедитесь, что шток натяжителя не перемещается при опоре на твердую поверхность.
6. Если шток перемещается: замените автоматический натяжитель.
7. Убедитесь, что вылет штока составляет 9,5-10,5 мм (14). Если нет, замените автоматический натяжитель.
8. Медленно утопите шток в корпус натяжителя до совмещения отверстий.
9. Зафиксируйте толкатель ключом-шестигранником через отверстие в корпусе натяжителя (15).
Во избежание повреждений заглушки корпуса натяжителя, подложите шайбы под корпус (16).
10. Установите пыльник (13).
11. Убедитесь, что установочные метки совмещены (7) и (8).
12. Совместите метки на ремне с метками на звездочках распределительных валов (10) и (11).
13. Наденьте ремень привода ГРМ в следующем порядке:
□ Звездочка коленчатого вала.
□ Звездочка распределительного вала (СА2).
□ Шкив насоса охлаждающей жидкости.
□ Звездочка распределительного вала (СА1).
Примечание: убедитесь, что метки «CR», «L-CAM» и «R-CAM» на ремне, совмещены с метками на звездочках распределительных валов (10) и (11).
14. Убедитесь, что ведущая ветвь ремня натянута между звездочками.
Примечание: при необходимости, слегка поверните звездочку распределительного вала, чтобы зубья ремня вошли в зацепление.
15. Установите автоматический натяжитель (13).
16. Затяните болты (12). Момент затяжки: 26 Нм.
17. Извлеките торцовый ключ (15).
18. Временно установите болт шкива коленчатого вала (3).
19. Проверните коленчатый вал на два оборота по часовой стрелке до ВМТ поршня первого цилиндра.
20. Убедитесь, что установочные метки совмещены (7) и (8).
□ Ротор датчика положения коленчатого вала (6).
□ Нижние крышки ремня привода ГРМ (5).
22. Отверните болт коленчатого вала (3).
23. Установите шкив коленчатого вала (4).
24. Удерживайте шкив коленчатого вала. Используйте держатели.
25. Затяните болт шкива коленчатого вала (3). Момент затяжки: 245 Нм.
26. Установите детали в порядке, обратном снятию.
Замена ремня ГРМ Тойота 3UZ-FE Lexus LS 430 Киев
Замена ремня ГРМ 3UZFE 4.3 290 лс. Lexus LS 430 2003-2006
Такая регламентная работа делается при замене сальников распредвалов, регулировке клапанов.
1. УСТАНОВИТЕ РЕМЕНЮ ВРЕМЕНЯ
Проверьте натяжители ремней № 1 и № 2.
Визуально проверьте уплотнительную часть промежуточного шкива на предмет утечки масла.
Если обнаружена утечка, замените холостой ход.
Убедитесь, что холостой ход работает плавно.
При необходимости замените холостой ход.
Проверьте водяной насос.
Визуально проверьте воздушное отверстие и отверстие для воды для утечки охлаждающей жидкости.
Если обнаружена утечка, замените водяной насос и ремень.
Поверните шкив и убедитесь, что подшипник водяного насоса движется плавно и тихо.
При необходимости замените водяной насос.
Удалите масло или воду на коленчатом валу, шкив масляного насоса, шкив водяного насоса, № 1 и № 2. Держите их в чистоте.
Только протрите шкивы. Не используйте чистящие средства на шкивах.
Установите цилиндр № 1 в положение TDC / compression.
Поверните шестигранную головную часть распределительного вала, чтобы выровнять метки времени распределительных валов распределительных валов и зубчатых ремней.
ПОДСКАЗКА:
Поверните зубчатые шкивы распределительного вала немного по часовой стрелке, чтобы облегчить установку ремня привода газораспределительного механизма.
Поворотный шкив распределительного вала LH-банка:
1/2 зуба
Поворотный вал распределительного вала банка RH:
1 зуб
Используя болт заслонки коленчатого вала, поверните коленчатый вал, чтобы выровнять метки времени шатуна коленчатого вала и корпуса масляного насоса.
Удалите масло или воду на каждом шкиве. Держите их в чистоте.
Только протрите шкивы. Не используйте чистящие средства на шкивах.
Прикрепите переднюю метку (стрелку) к ремню вперед.
Подсоедините ремень к шкиву привода коленчатого вала. Совместите метку установки на ремне с меткой времени шкива коленчатого вала.
Подключите ремень к упору № 2.
Подсоедините ремень к зубчатому шкиву распределительного вала (LH-банк). Совместите метку установки на ремне с меткой времени распределительного вала распределительного вала.
Подключите ремень к шкиву водяного насоса.
Подсоедините ремень к зубчатому шкиву распределительного вала (банк RH). Совместите метку установки на ремне с меткой времени распределительного вала распределительного вала.
Подсоедините ремень ГРМ к № 1.
Установите натяжитель ремня.
Используя прессу, медленно нажмите на толкатель, используя давление от 981 до 9807 Н (от 100 до 1000 кгс, 220-220 фунт-сила).
Совместите отверстия толкателя и корпуса. Проденьте шестигранный ключ 1,27 мм через отверстия, чтобы сохранить заданное положение толкателя.
Установите пылесборник на натяжитель ремня.
Установите натяжитель ремня.
Временно установите натяжитель ремня с помощью 2 болтов.
Попеременно затяните 2 болта.
Крутящий момент:
26 Н * м

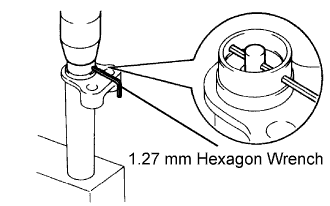

Используя плоскогубцы, снимите шестигранный ключ 1,27 мм с натяжителя ремня.
Проверьте время переключения клапана.
Используя болт заслонки коленчатого вала, медленно поворачивайте шкив привода коленчатого вала 2 оборота от ВМТ до ВМТ.
Всегда поворачивайте шкив коленчатого вала по часовой стрелке.
Убедитесь, что каждый шкив совмещен с метками времени, как показано на рисунке.
Если шкив и метки времени не выровнены, снимите ремень и снова установите его.
Снимите болт заслонки коленчатого вала.
2. УСТАНАВЛИВАТЬ НЕТ. 1 ПАНЕЛЬ ДАТЧИКА ПОЛОЖЕНИЯ КЛАПАНА

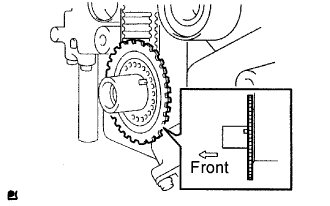

Установите сенсорную пластину, как показано на рисунке.
Будьте осторожны с направлением установки.
3. УСТАНОВИТЕ НЕТ. 1 КРЫШКА РЕМНЯ
Установите крышку газораспределительного механизма с помощью 4 болтов.
Крутящий момент:
7,5 Н * м (76 кгс * см, 66 дюймов * фунт-сила)
4. УСТАНОВИТЕ ПОДУШКУ
Совместите ключ с заслонкой с помощью канавки ключа демпфера коленчатого вала.
Используя SST и молоток, коснитесь демпфера.
Используя SST, установите болт заслонки.
SST
09213-70011
09330-00021
Крутящий момент:
245 Н * м
5. УСТАНАВЛИВАЙТЕ СЛЕДУЮЩИЙ ШКИВ ИЛЛЕР
Установите натяжитель с помощью 2 болтов и 2 гаек.
Крутящий момент:
16 Н * м (163 кгс * см, 12 футов * фунт-сила) для головки 12 мм
Длина болта:
106 мм (4,17 дюйма) для болта 12 мм A
114 мм (4,49 дюйма) для болта с головкой 14 мм B
6. УСТАНОВИТЕ ВЕНТИЛЯТОР ВЕНТИЛЯТОРА ВЕНТИЛЯТОРА
Установите натяжитель ремня с помощью болта и 2 гаек.
Крутящий момент:
15,5 Н * м (158 кгс * см, 11 футов * фунт-сила)
Используйте болт длиной 106 мм (4,17 дюйма).
